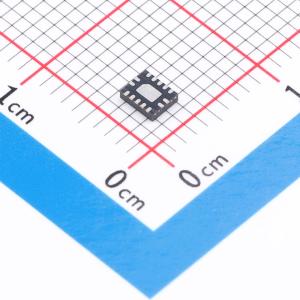

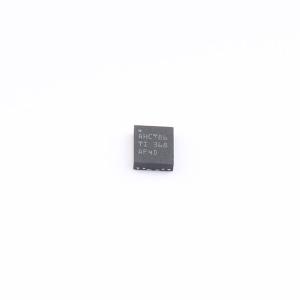

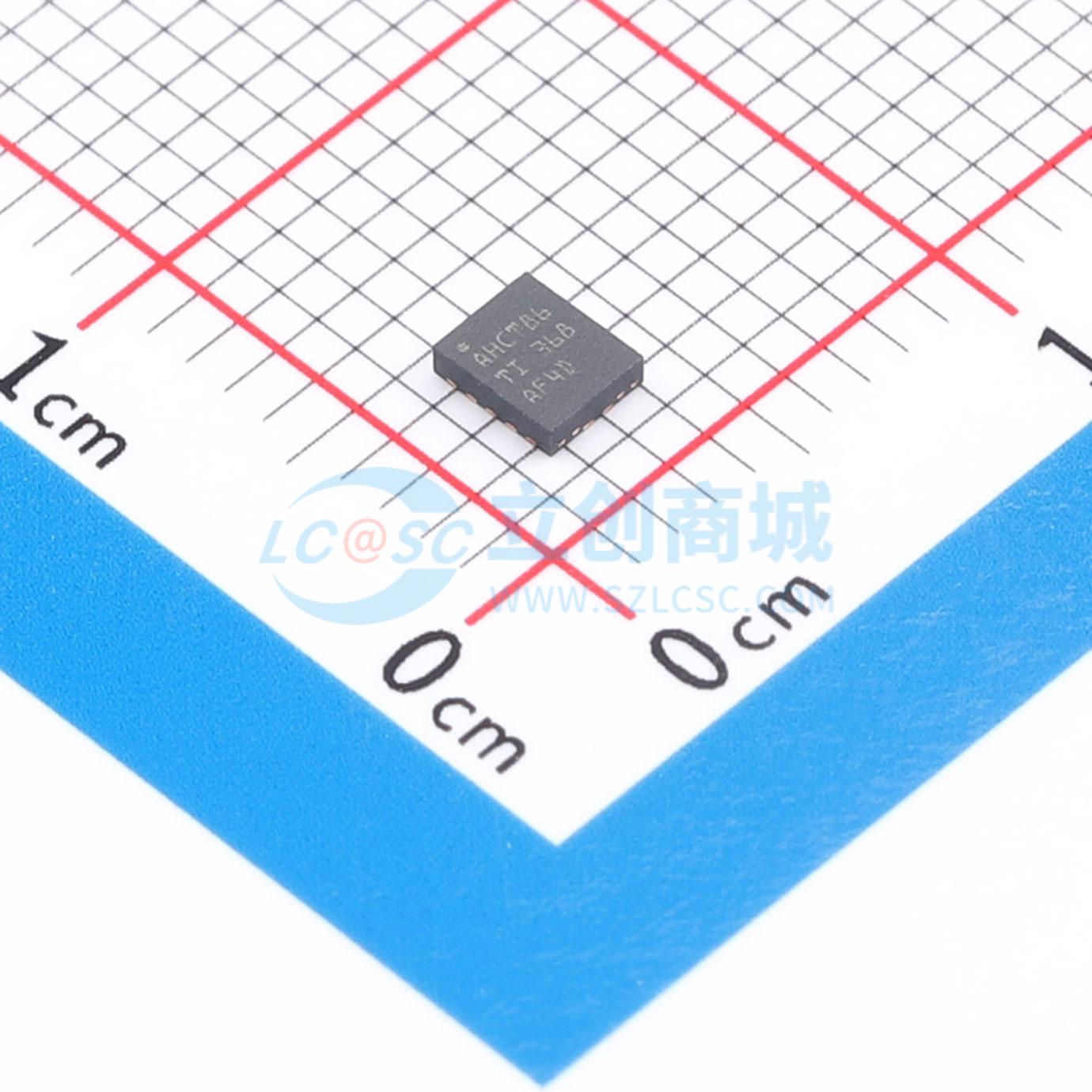

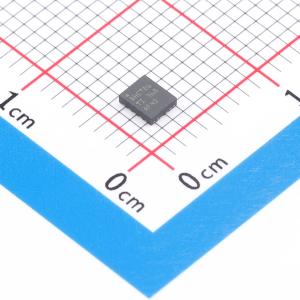

SN74AHCT86BQAR
四2输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT86 具有 TTL 兼容型 CMOS 输入的 4 通道、双输入、4.5V 至 5.5V XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT86BQAR
- 商品编号
- C20345682
- 商品封装
- WQFN-14(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AHCT | |
| 传播延迟(tpd) | 11ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 推挽式 |
