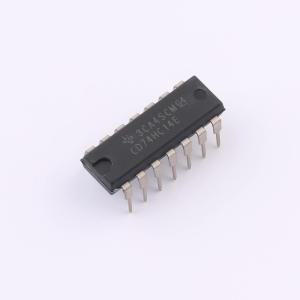

温馨提醒：图片仅供参考，商品以实物为准
CD74HC14EE4
六反相器，带施密特触发器输入
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD74HC14 具有施密特触发输入的 6 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC14EE4
- 商品编号
- C20345306
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 2.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 3.15V；1.5V；4.2V | |
| 输入低电平(VIL) | 500mV；1.35V；1.8V | |
| 输出高电平(VOH) | 4.4V；1.9V；5.9V | |
| 低电平范围(VOL) | 400mV | |
| 传播延迟(tpd) | 34ns@4.5V,50pF | |
| 工作温度 | -55℃~+125℃ |
