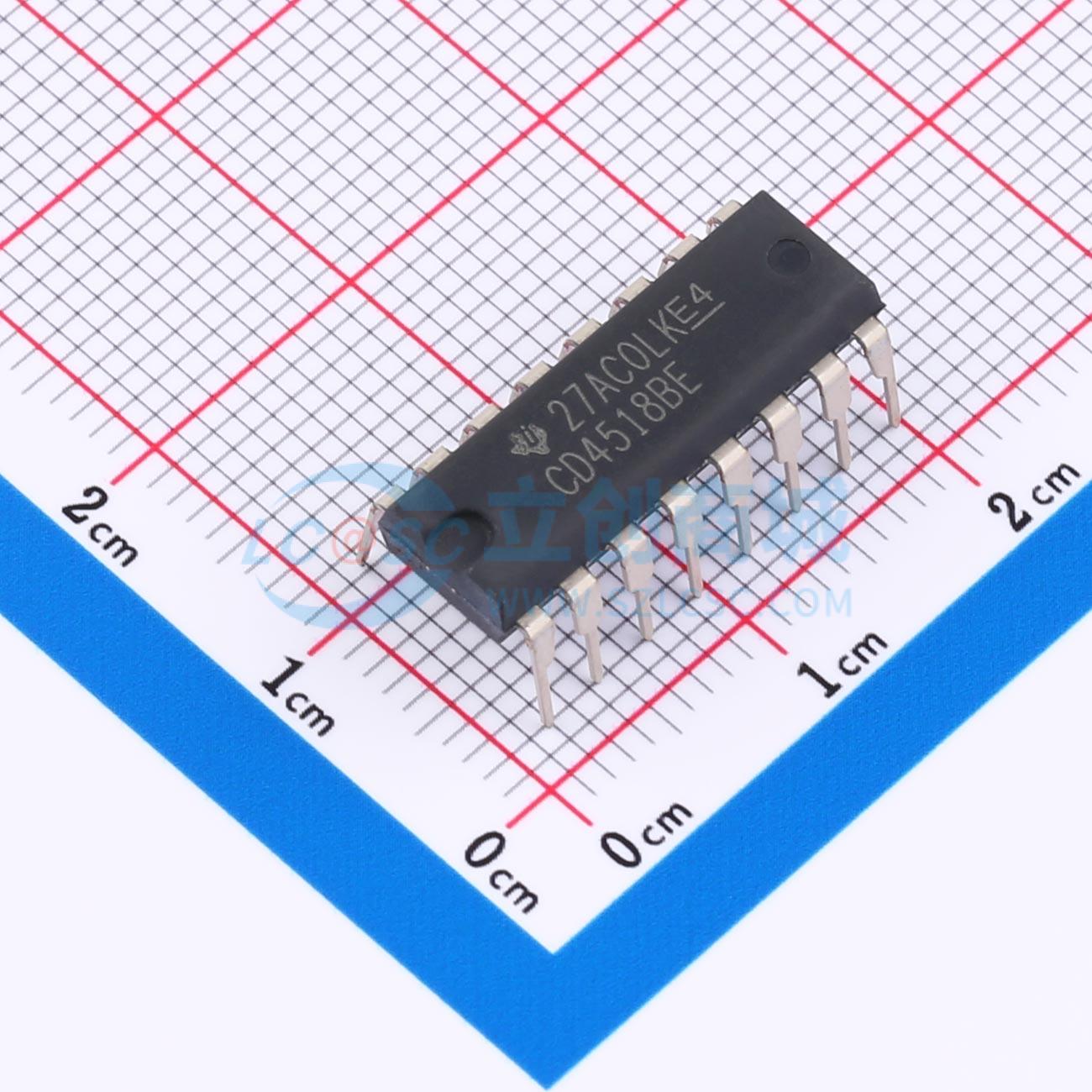

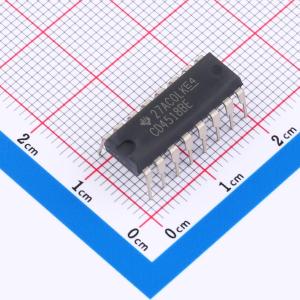

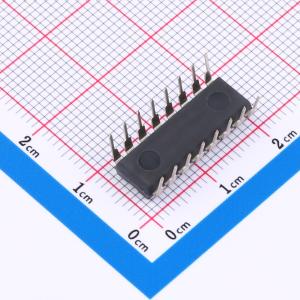

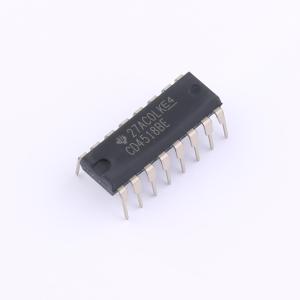

CD4518BEE4
CMOS 双向上计数器 高压类型
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4518B CMOS 双路 BCD 加法计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4518BEE4
- 商品编号
- C20345281
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 2.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | BCD计数器 | |
| 分辨率(位) | 4 | |
| 系列 | CD4000 | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 3V~18V | |
| 元件数 | 2 | |
| 触发沿 | 上升沿；下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | 同步 | |
| 计数速率 | 6MHz | |
| 传播延迟(tpd) | 115ns@10V,50pF | |
| 耗散功率(Pd) | 500mW | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 复位功能；级联计数器；同步计数 |
商品概述
这是额定电压20V的高压型CMOS双加法计数器，包含CD4518B双BCD加法计数器和CD4520B双二进制加法计数器两个型号。CD4518双BCD加法计数器和CD4520双二进制加法计数器，每个均包含两个完全相同、内部同步的4级计数器。计数器级为D型触发器，具有可互换的时钟和使能端，可在正跳变或负跳变时实现递增计数。单器件工作时，使能输入保持高电平，计数器在时钟的每个正跳变时递增计数。计数器可通过复位端的高电平实现清零。计数器可级联为纹波模式，方法是将Q4连接到后续计数器的使能输入，同时保持后续计数器的时钟输入为低电平。CD4518B和CD4520B提供多种封装形式:16引脚密封双列直插陶瓷封装（后缀F3A）、16引脚双列直插塑料封装（后缀E）、16引脚小外形封装（后缀M、M96、NSR）、16引脚薄型收缩小外形封装（后缀PW、PWR）。
商品特性
- 中等速度工作，10V下典型时钟频率为6MHz
- 支持正沿或负沿触发
- 内部同步进位传输
- 20V下对静态电流进行100%测试
- 全封装温度范围内，18V下最大输入电流为1μA；25℃、18V下最大输入电流为100nA
- 全封装温度范围内噪声容限:VDD=5V时为1V；VDD=10V时为2V；VDD=15V时为2.5V
- 5V、10V、15V参数额定值
- 标准化对称输出特性
- 满足JEDEC Tentative Standard No. 13B，"Standard Specifications for Description of 'B' Series CMOS Devices"的所有要求
应用领域
- 多级同步计数
- 多级纹波计数
- 分频器
