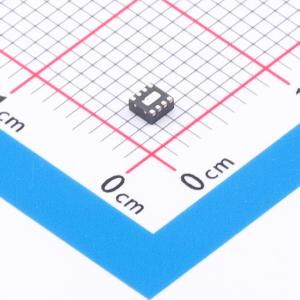

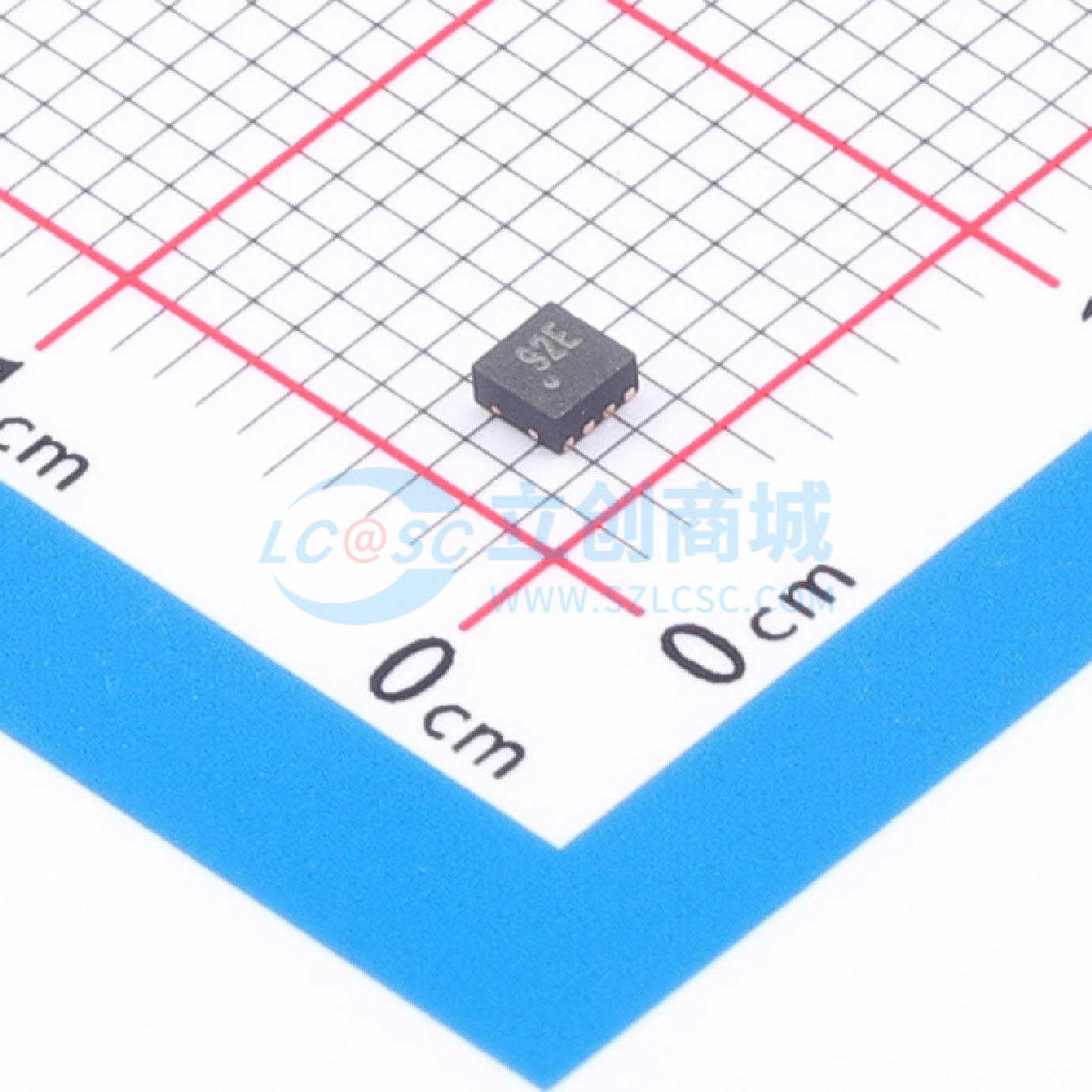

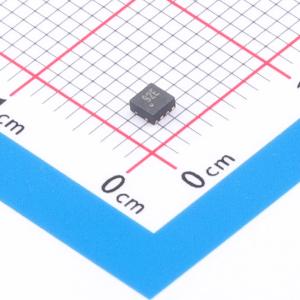

温馨提醒：图片仅供参考，商品以实物为准
MAAM-011252-TR1000
宽带低噪声增益块放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAAM-011252 是一款宽带、低噪声、高动态范围的单级MMIC放大器，封装在无铅2 mm 8引脚PDFN塑料封装中。内部匹配到50Ω，提供平坦增益和良好的回波损耗至8 GHz，无需外部匹配元件。
- 品牌名称
- MACOM
- 商品型号
- MAAM-011252-TR1000
- 商品编号
- C20344138
- 商品封装
- PDFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 25MHz~8GHz | |
| 增益 | 19.5dB | |
| 工作电压 | 3V~5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 56mA | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 12dB | |
| 输出回波损耗 | 12dB |
商品概述
MAAM - 011252是一款宽带、低噪声、高动态范围的单级MMIC放大器，采用无铅2 mm 8引脚PDFN塑料封装。该放大器内部匹配，无需任何外部匹配元件，在8 GHz频率范围内可提供平坦增益和良好的回波损耗。使用外部匹配可将可用频率范围扩展至8 GHz以上。 这款放大器集成了有源偏置电路，可直接连接3 V或5 V偏置电压，并最大程度减少温度和工艺变化的影响。偏置电流可通过可选的外部电阻设置，用户可根据应用需求定制功耗。VBIAS可作为使能引脚，在工作期间对器件进行上电和断电操作。
商品特性
- 至8 GHz频率范围内具有19.5 dB的平坦宽带增益
- 低噪声系数：
- 至1.5 GHz频率范围内噪声系数为1.2 dB
- 在6.0 GHz频率下噪声系数为1.7 dB
- 在8.0 GHz频率下噪声系数为2.3 dB
- 高线性度OIP3：
- 在2.5 GHz频率下为34 dBm
- 在6.0 GHz频率下为32 dBm
- 在8.0 GHz频率下为27 dBm
- 内部匹配至50 Ω
- 单电压偏置：3 - 5 V
- 集成有源偏置电路
- 电流可调范围为20 - 90 mA
- 无铅2 mm 8引脚PDFN封装
- 符合RoHS标准
应用领域
工业、科学和医疗（ISM）多市场
