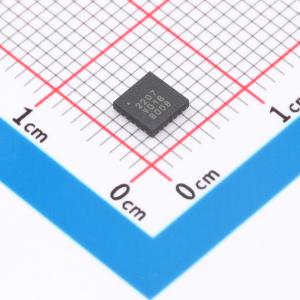

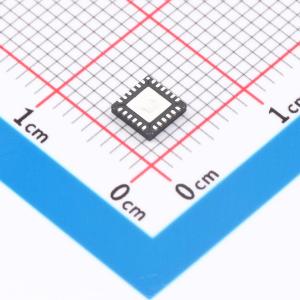

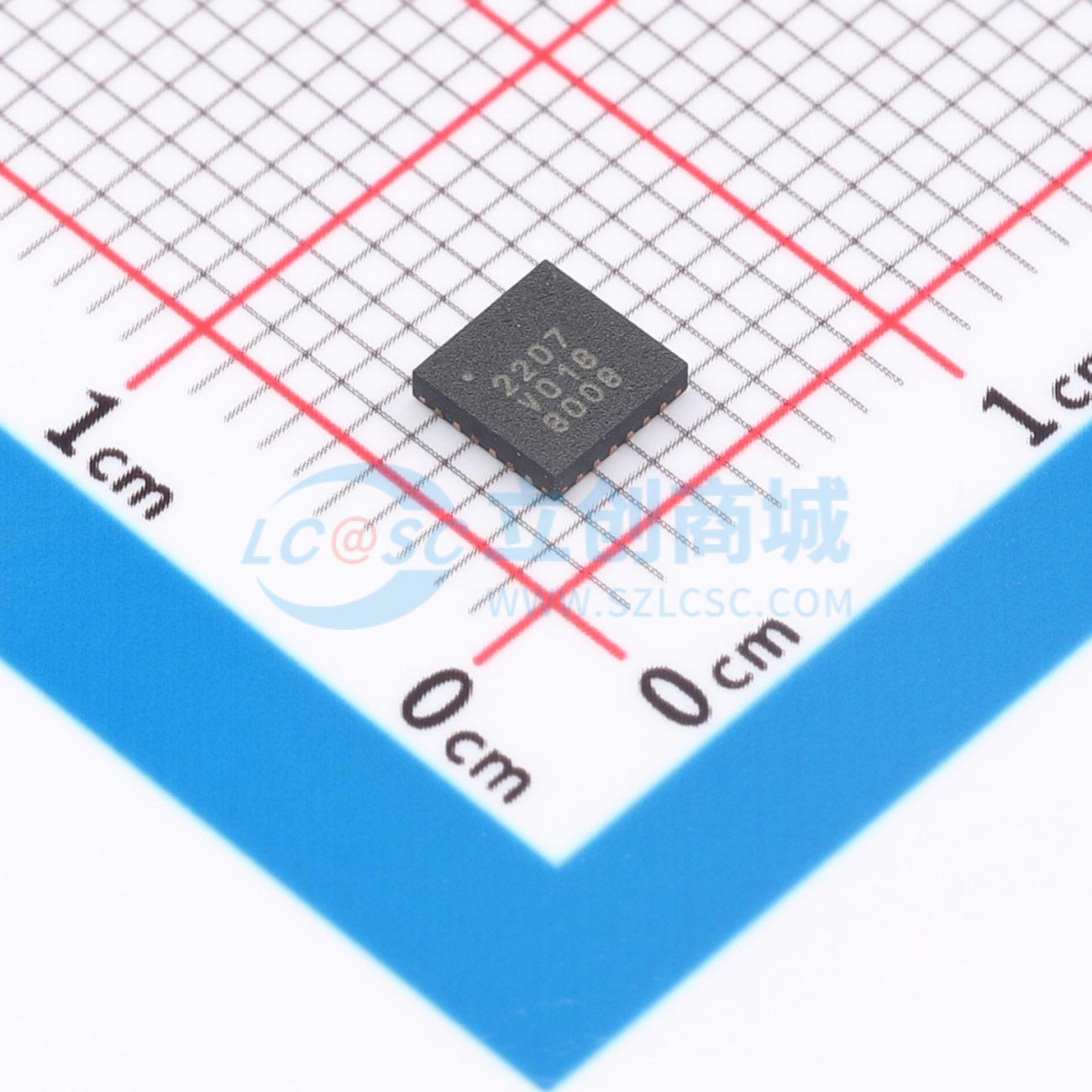

MAAD-000523-TR1000

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 6位0.5 dB步进GaAs MMIC数字衰减器，采用无铅4 mm 24引脚PQFN表面贴装塑料封装。适用于高精度、低功耗和低互调产物的应用。典型应用包括蜂窝基站收发线路、家庭基站和其他增益/电平控制电路。
品牌名称: MACOM
商品型号: MAAD-000523-TR1000
商品编号: C20344098
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MAAD-000523是一款采用无铅4mm 24引脚PQFN表面贴装塑料封装的6位、0.5dB步进GaAs MMIC数字衰减器。该器件非常适合需要高精度、极低功耗和低互调产物的应用场景。典型应用包括蜂窝基站R/T线路、毫微微蜂窝和其他增益/电平控制电路。此衰减器可通过SPI兼容串行接口或6位并行字进行控制。

商品特性

集成CMOS/TTL兼容驱动器
支持并行与串行控制，具备上电状态选择功能
插入损耗：典型值1.6 dB @ 2.1 GHz
IP3：典型值50 dBm @ 2 GHz
衰减精度：±(0.4 + 衰减设置值的4%) dB
0.5-dB衰减步进，最大至31.5 dB
可用频率范围：0.4 ~ 8.0 GHz
无铅4 mm 24引脚PQFN封装
无卤素“绿色”模塑化合物
符合RoHS标准且兼容260°C回流焊工艺
每比特相对相位变化小

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF衰减器
	频率	700MHz~6GHz
	功率	-
	阻抗	50Ω

	属性	参数值
	衰减值	-
	工作温度	-
	衰减步长	0.5dB
	插入损耗	2.5dB；2dB；1.3dB；2.3dB
