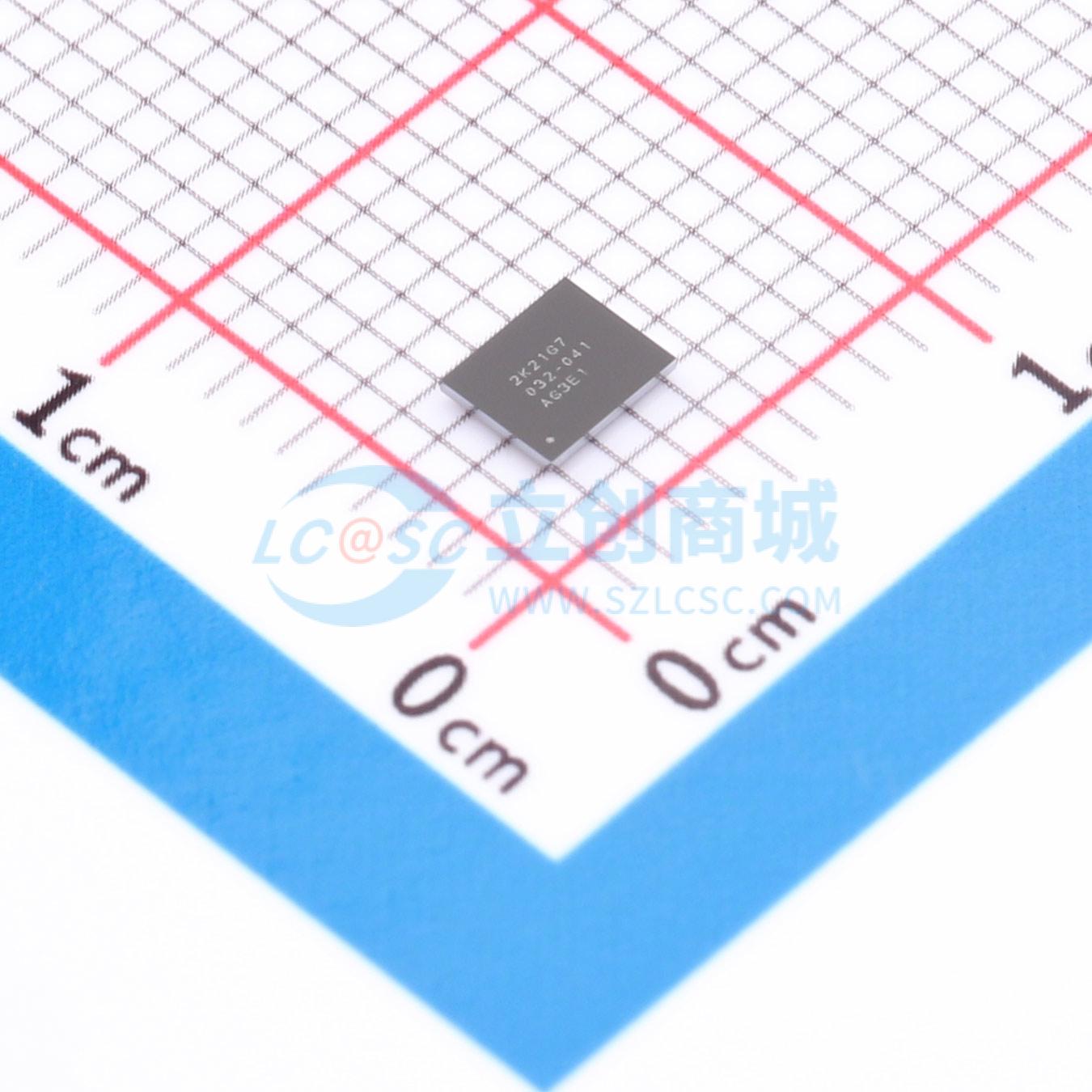

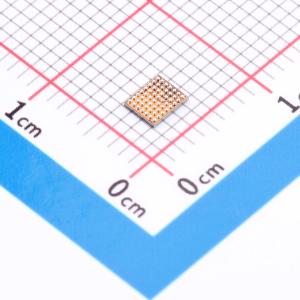

温馨提醒：图片仅供参考，商品以实物为准
RT9490WSC
升降压型 5A 3.6V~24V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高度集成的5A降压-升压开关模式电池充电管理和系统电源路径管理设备，适用于1-4节锂离子和锂聚合物电池。低阻抗电源路径优化开关模式操作效率，减少电池充电时间并在放电阶段延长电池寿命。带有充电和系统设置的I²C串行接口使该设备成为真正灵活的解决方案。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9490WSC
- 商品编号
- C20336331
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3.6V~24V | |
| 输出电流 | 5A | |
| 开关频率 | 1MHz；750kHz；1.5MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 同步整流 | 是 | |
| 拓扑结构 | 降压升压式 | |
| 静态电流(Iq) | 2.5uA | |
| 开关管(内置/外置) | 内置 |
商品概述
RT9490是一款高度集成的5A升降压开关模式电池充电管理和系统电源路径管理器件，适用于1至4节锂离子和锂聚合物电池。低阻抗电源路径可优化开关模式的运行效率，缩短电池充电时间，并在放电阶段延长电池使用寿命。具备充电和系统设置功能的I2C串行接口，使该器件成为真正灵活的解决方案。
商品特性
- 高效，750kHz/1MHz/1.5MHz可编程频率，同步开关模式升降压充电器
- 9V输入、8V电池、2A充电时，充电效率达96.7%
- 支持3.6V至24V输入电压范围
- 平均输入电流调节（AICR）
- 最小输入电压调节（MIVR）
- 支持USB即插即用（OTG）
- 8.4V电池、5V输出、2A输出时，OTG效率达93.8%
- 输出电压分辨率为10mV，支持USB-PD
- 电池电流限制调节（BCLR）
- 支持双输入选择
- 支持BC1.2、主机模式和FRS/无缝切换
- 支持11通道、16位ADC
- 电池静态电流低
- 充电器恒压（CV）和充电电流（ICHG）精度高
- 保护功能
- 过温保护（OTP）
- 结温调节（JTR）
- 输入保护（交流输入过压保护/VBUS过压保护/过流保护）
- 电池过压保护（VBAT OVP）
- 系统电压保护（VSYS过压/欠压保护）
- 系统过载保护（VSYS OLP）
- 逐周期过流保护（OCP）
- OTG低电量保护（OTG LBP）
- OTG电压保护（OTG过压/欠压保护）
应用领域
- 智能手机/平板电脑/Chromebook
- 无人机
- 便携式设备及配件
