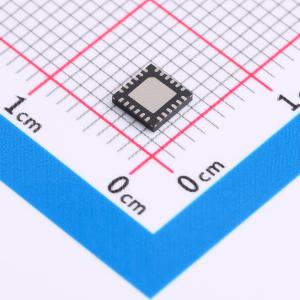

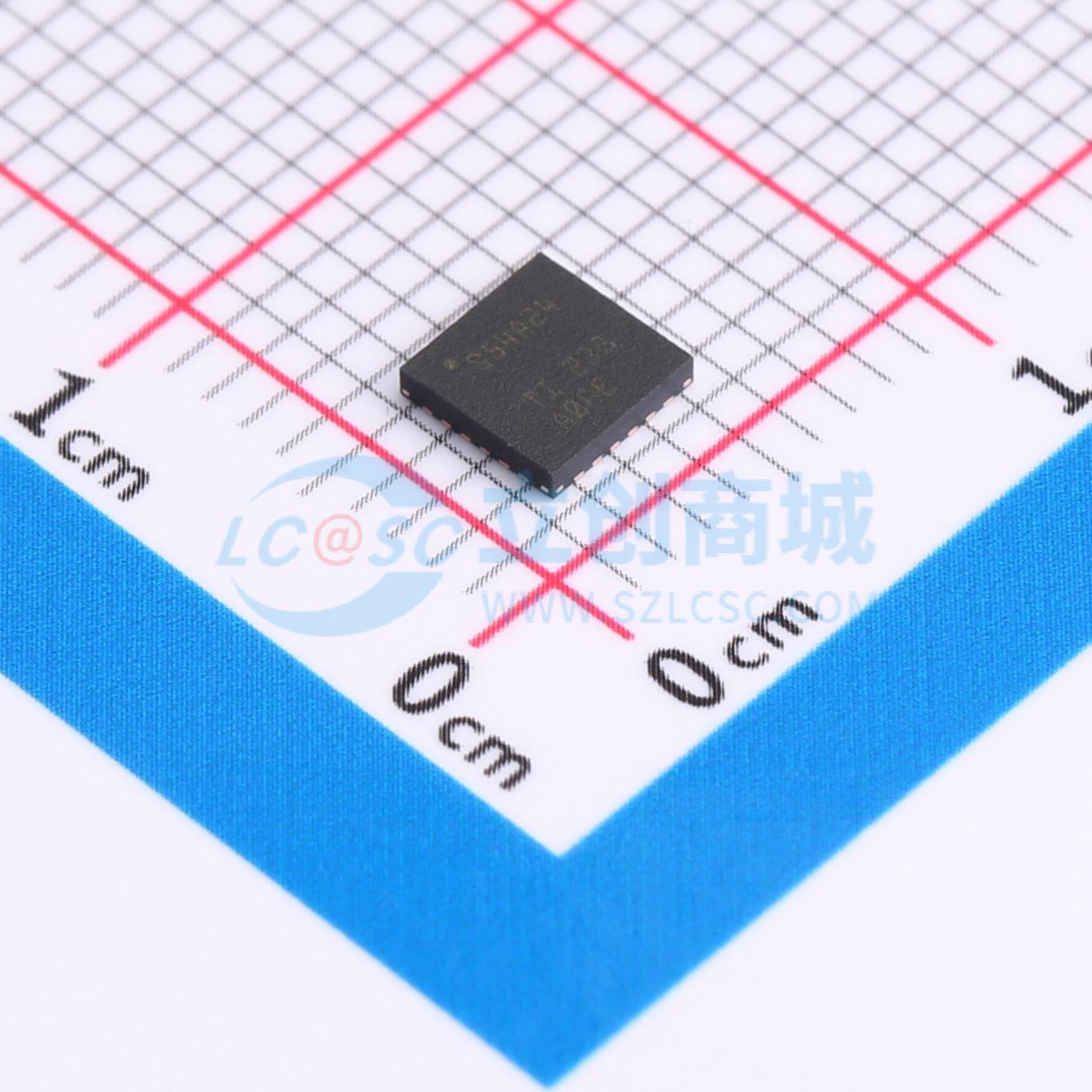

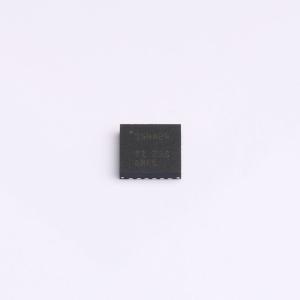

TPS54A24RTWR

4.5V至17V输入、10A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54A24是一款全功能17V、10A同步降压直流/直流通转换器,采用标准4mm×4mmWQFN封装。该器件专门进行了优化,具有高效率并集成了高侧和低侧MOSFET,适用于小型解决方案。它还通过使用峰值电流模式控制（可减少组件数量）并选择高开关频率（缩小电感器尺寸）进一步节省了空间。0.6V至12V的输出电压范围,峰值电流模式控制简化了环路补偿并可提供快速瞬态响应。在器件过载的情况下,针对高侧和低侧拉电流限制的逐周期峰值电流限制功能可保护器件。断续模式可在短路或者过载故障持续存在的情况下限制MOSFET功率损耗。
品牌名称: TI(德州仪器)
商品型号: TPS54A24RTWR
商品编号: C2073135
商品封装: HWQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

TPS54A24是一款全功能17V、10A同步降压直流/直流转换器，采用标准4mm×4mm WQFN封装。该器件专门进行了优化，具有高效率并集成了高侧和低侧MOSFET，适用于小型解决方案。它还通过使用峰值电流模式控制（可减少组件数量）并选择高开关频率（缩小电感器尺寸）进一步节省了空间。峰值电流模式控制简化了环路补偿并可提供快速瞬态响应。在器件过载的情况下，针对高侧和低侧拉电流限制的逐周期峰值电流限制功能可保护器件。断续模式可在短路或者过载故障持续存在的情况下限制MOSFET功率损耗。电源正常监控电路会对稳压器输出进行监控。PGOOD引脚是一个开漏输出，会在输出电压调节过程中进入高阻抗。除非出现故障，否则内部抗尖峰脉冲时间会阻止拉低PGOOD引脚。专用EN引脚可以用于控制稳压器开/关，并调节输入欠压锁定。输出电压启动斜坡由SS/TRK引脚控制，此引脚既支持独立电源运行，也支持跟踪模式。

商品特性

标准4mm×4mm WQFN封装
-40°C至+150°C的工作结温范围
200kHz至1.6MHz的固定开关频率
峰值电流模式控制与外部时钟同步
0.6V电压基准，在广泛的温度范围内提供±0.85%的精度
0.6V至12V的输出电压范围
安全启动至预偏置输出电压
断续电流限制
可调软启动和电源排序
可调输入欠压锁定
针对欠压和过压问题的电源正常输出监控
3μA关断电流
输出过压保护
非锁存热关断保护
使用TPS54A24并借助WEBENCH电源设计器进行定制设计

应用领域

有线网络（开关）
无线基础设施
测试和测量
医疗成像设备
为FPGA、SoC、DSP和处理器供电

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	600mV~12V
	输出电流	10A
	开关频率	1.6MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
