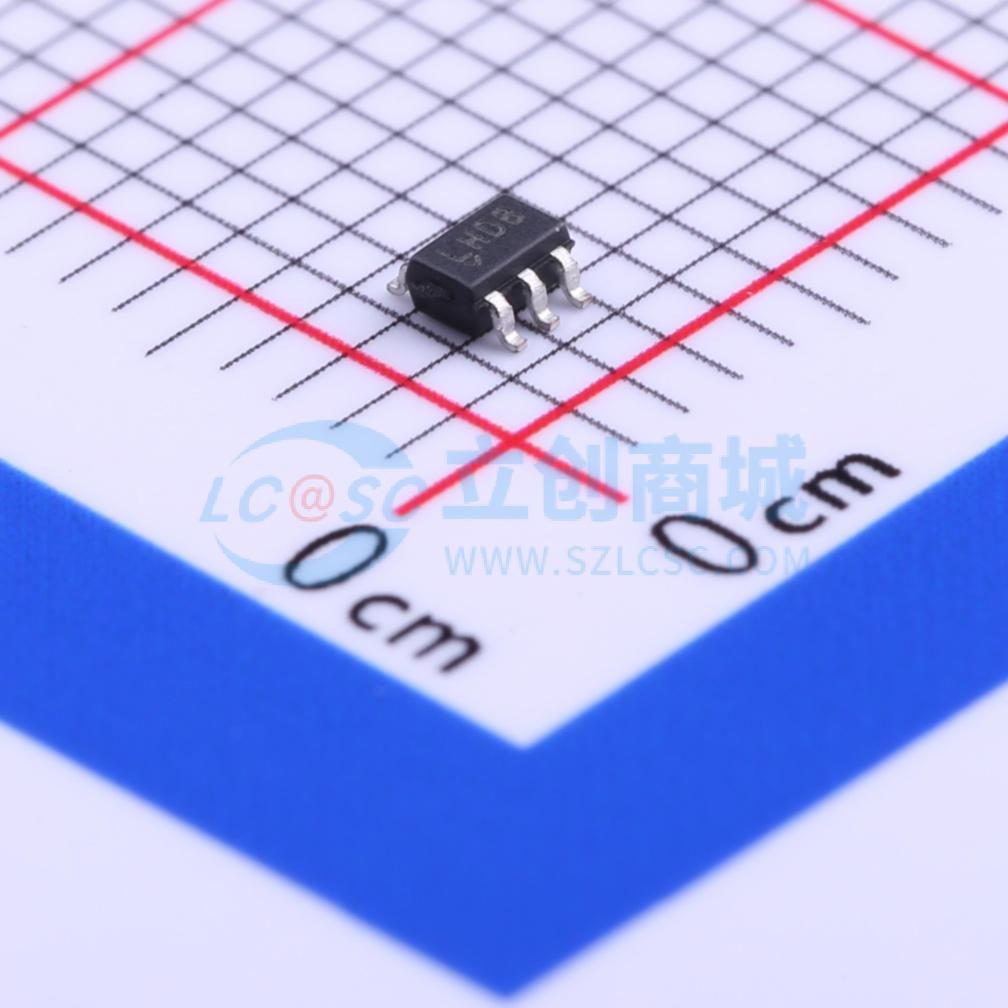

温馨提醒：图片仅供参考，商品以实物为准
LTC2066ISC6#TRMPBF
10uA 低功耗零漂移运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 10μA 电源电流、低 IB、零漂移运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC2066ISC6#TRMPBF
- 商品编号
- C215315
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 1.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 100kHz | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电压(Vos) | 1uV | |
| 共模抑制比(CMRR) | 103dB | |
| 压摆率(SR) | 0.0175V/us | |
| 输出电流 | 5.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 30nV/℃ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1.7V~5.25V | |
| 最大电源宽度(Vdd-Vss) | 5.25V | |
| 噪声密度(eN) | 90nV/√Hz@100Hz | |
| 输入失调电流(Ios) | 50pA |
商品概述
LTC2066 是一款单通道、低功耗、零漂移、100kHz 放大器。LTC2066 能够在极低的功率水平下实现高分辨率测量。 典型电源电流为 7.5µA，最大值为 10µA。其关机模式经过优化，可将占空比应用中的功耗降至最低，且在上电期间具有低电荷损耗特性，从而降低整个系统的功耗。 LTC2066 的自校准电路可实现极低的输入失调（最大 5µV）和失调漂移（0.02µV/°C）。最大输入偏置电流仅为 35pA，在整个规定温度范围内不超过 150pA。LTC2066 极低的输入偏置电流允许在反馈网络中使用高阻值的节能电阻。 凭借其超低的静态电流和出色的精度，LTC2066 可作为便携式、能量收集和无线传感器应用中信号链的构建模块。 LTC2066 提供 6 引脚 SC70 和 5 引脚 TSOT23 封装，并且在 -40°C 至 85°C 和 -40°C 至 125°C 的温度范围内进行了全面的性能测试。
商品特性
- 低电源电流：10µA
- 最大失调电压：5µV
- 最大失调电压漂移：0.02µV/°C
- 最大输入偏置电流：典型值 5pA，最大值 50pA（-40°C 至 85°C）；最大值 150pA（-40°C 至 125°C）
- 集成 EMI 滤波器（在 1.8GHz 时抑制比为 90dB）
- 关机电流：最大 170nA
- 轨到轨输入和输出
- 工作电源范围：1.7V 至 5.25V
- 开环电压增益（AVOL）：典型值 140dB
- 占空比应用的低电荷上电特性
- 规定温度范围：-40°C 至 85°C、-40°C 至 125°C
- 6 引脚 SC70、5 引脚 TSOT - 23 封装
应用领域
- 无线网状网络中的信号调理
- 便携式仪器系统
- 低功耗传感器调理
- 气体检测
- 温度测量
- 医疗仪器
- 能量收集应用
- 低功耗电流检测
