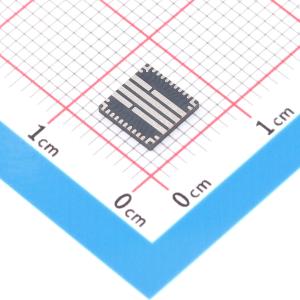

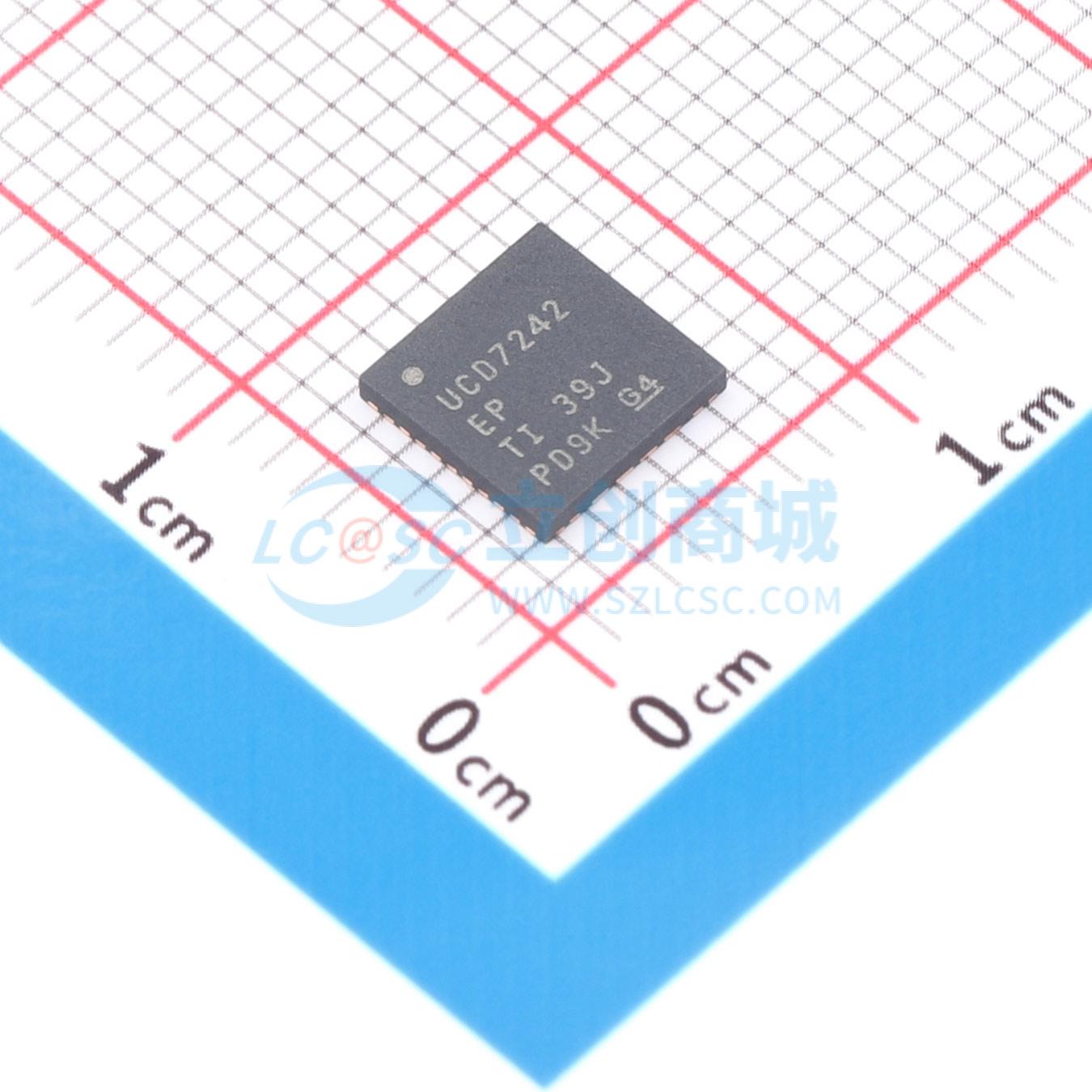

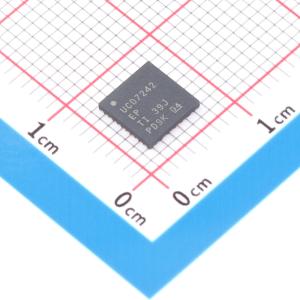

UCD7242MRSJREP

UCD7242是一款可驱动两个独立降压电源的完整电源系统。在一个单片解决方案中完全集成高侧金属氧化物半导体场效应晶体管(MOSFET)，低侧MOSFET，驱动器，电流感测电路以及必要的保护功能，以最大限度地减小尺寸和提高效率。驱动器电路可在同步降压电路中为高侧NMOS开关和低侧NMOS同步整流器提供高充电及放电电流。MOSFET栅极可由内部经稳压VGG电源驱动至+6.25V电压。可禁用内部VGG稳压器，以允许用户提供一个独立的栅极驱动电压。这种高灵活性支持2.2V至18V宽电源转换输入电压范围。内部欠压闭锁(UVLO)逻辑可在允许芯片工作之前确保VGG良好。

同步整流器使能(SRE)引脚在PWM信号为低电平时控制低侧MOSFET是否打开。当SRE为高电平时，此部件针对所有负载以连续传导模式运行。在这个模式下，此驱动逻辑模块使用脉宽调制(PWM)信号来控制高侧与低侧栅极驱动信号。还优化了死区时间以防止交叉传导。当SRE为低电平时，此部件在轻负载时运行在断续传导模式下。在这个模式下，低侧MOSFET始终保持关闭。

板载比较器监控流经高侧开关的电流，以保护功率级不受突发高电流负载的影响。针对高侧比较器设置消隐延迟，以避免与开关边沿噪声同时发生故障报告。如果发生过流故障，高侧FET被关闭并且故障标志(FLT)被置为有效以警告控制器。

由一个高精度集成电流感测元件测量和监控MOSFET电流。这个方法在大多数负载范围内提供±5%的精度。IMON引脚上的控制器可使用这个被放大的信号。

一个片载温度感测将芯片温度转换为供控制器使用的TMON上的电压。如果芯片温度超过170℃，此温度传感器发起一个暂停输出切换的热关断并且将FLT标志置位。当芯片温度下降到低于热滞后频带时，正常运行恢复。

• 具有针对双路同步降压转换器的驱动器的全集成电源开关
• 完全兼容TI整合数字电源(Fusion Digital Power)控制器，如UCD92xx系列
• 宽输入电压范围：4.75V至18V
• 运行低至具有一个外部偏置电源的2.2V输入
• 每通道高达10A输出电流
• 工作开关频率2MHz
• 具有电流限值标记的高侧电流限值
• 来自板载经稳压6V驱动器电源
• 过热保护
• 热感测输出 - 电压与芯片温度成比例
• 欠压闭锁(UVLO)和过压闭锁(OVLO)确保适当的驱动电压
• 符合RoHS环保标准
• 精确的芯片上电流感测(±5%)

• 数控同步降压功率级
• 针对台式机、服务器、电信和笔记本处理器的高电流双相位电压调整模块和企业级降压稳压器(VRM/EVRD)稳压器
