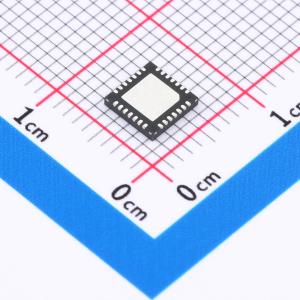

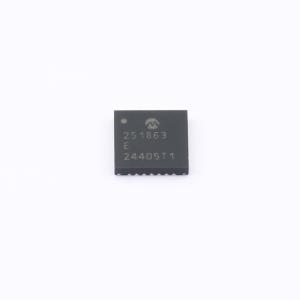

MCP251863T-E/9PX

MCP251863器件是一款经济高效、占用空间小的CAN FD控制器（MCP2518FD），集成了收发器（ATA6563），可轻松添加到具有可用SPI接口的微控制器中。对于缺少CAN FD外设或CAN FD通道不足的微控制器，可轻松添加CAN FD通道。 MCP251863支持经典格式（CAN2.0B）的CAN帧和CAN灵活数据速率（CAN FD）格式的CAN帧，符合ISO 11898 - 1:2015标准。 集成的收发器是一款高速CAN FD收发器，符合ISO 11898 - 2:2016和SAE J2962 - 2 CAN标准。它在待机模式下功耗极低，并具备通过CAN总线唤醒的能力。

• 集成CAN FD收发器和串行外设接口（SPI）的外部CAN FD控制器
• 仲裁比特率高达1 Mbps
• 数据比特率高达5 Mbps
• CAN FD控制器模式：混合CAN 2.0B和CAN FD模式、CAN 2.0B模式
• 完全符合ISO 11898 - 1:2015、ISO 11898 - 2:2016和SAE J2962 - 2标准
• 温度范围：扩展（E）：-40℃至+125℃；高温（H）：-40℃至+150℃
• 符合ISO 26262功能安全要求
• 低电磁辐射（EME）和高电磁抗扰度（EMI）
• 通过AEC - Q100和AEC - Q006认证
• 封装：SSOP28（湿度敏感度等级2）
• 31个FIFO，可配置为发送或接收FIFO
• 一个发送队列（TXQ）
• 带32位时间戳的发送事件FIFO（TEF）
• 消息传输优先级：基于优先级位字段；使用发送队列（TXQ）时，ID最低的消息优先发送
• 可编程自动重传尝试次数：无限制、3次尝试或禁用
• 32个灵活过滤器和掩码对象
• 每个对象可配置为过滤以下内容：标准ID + 前18位数据位，或扩展ID
• VDD：2.7V至5.5V
• 工作电流：5.5V时最大20 mA
• 40 MHz CAN时钟
• 睡眠电流：典型值15 μA
• 低功耗模式电流：-40℃至+150℃时最大10 μA
• 消息对象位于RAM中：2 KB
• 最多3个可配置中断引脚
• 总线健康诊断和错误计数器
• 收发器待机控制
• 帧起始引脚，用于指示总线上消息的开始
• 40、20或4 MHz晶体或陶瓷谐振器；外部时钟输入
• 带预分频器的时钟输出
• 最高20 MHz SPI时钟速度
• 支持SPI模式0,0和1,1
• 寄存器和位字段的排列方式便于通过SPI高效访问
• 带CRC的SPI命令，用于检测SPI接口上的噪声
• 纠错码（ECC）保护的RAM
• GPIO引脚：INT0和INT1可配置为通用I/O
• 开漏输出：TXCAN、INT、INT0和INT1引脚可配置为推挽或开漏输出
• 差分接收器，具有宽共模范围
• 通过CAN总线远程唤醒能力：符合ISO 11898 - 2:2016的唤醒模式（WUP），活动过滤时间3.8 μs
• 在所有供电条件下功能行为可预测
• 未上电时，收发器与总线断开连接
• RXD隐性钳位检测
• 总线引脚具有高静电放电（ESD）处理能力
• 总线引脚可防止汽车环境中的瞬态干扰
• 发送数据（TXD）显性超时功能
• VCC和VIO引脚欠压检测
• CANH/CANL短路和过温保护
• 最大待机电流低至12 μA
• 满足汽车应用中LIN、CAN和FlexRay接口的OEM“硬件要求1.3版”
