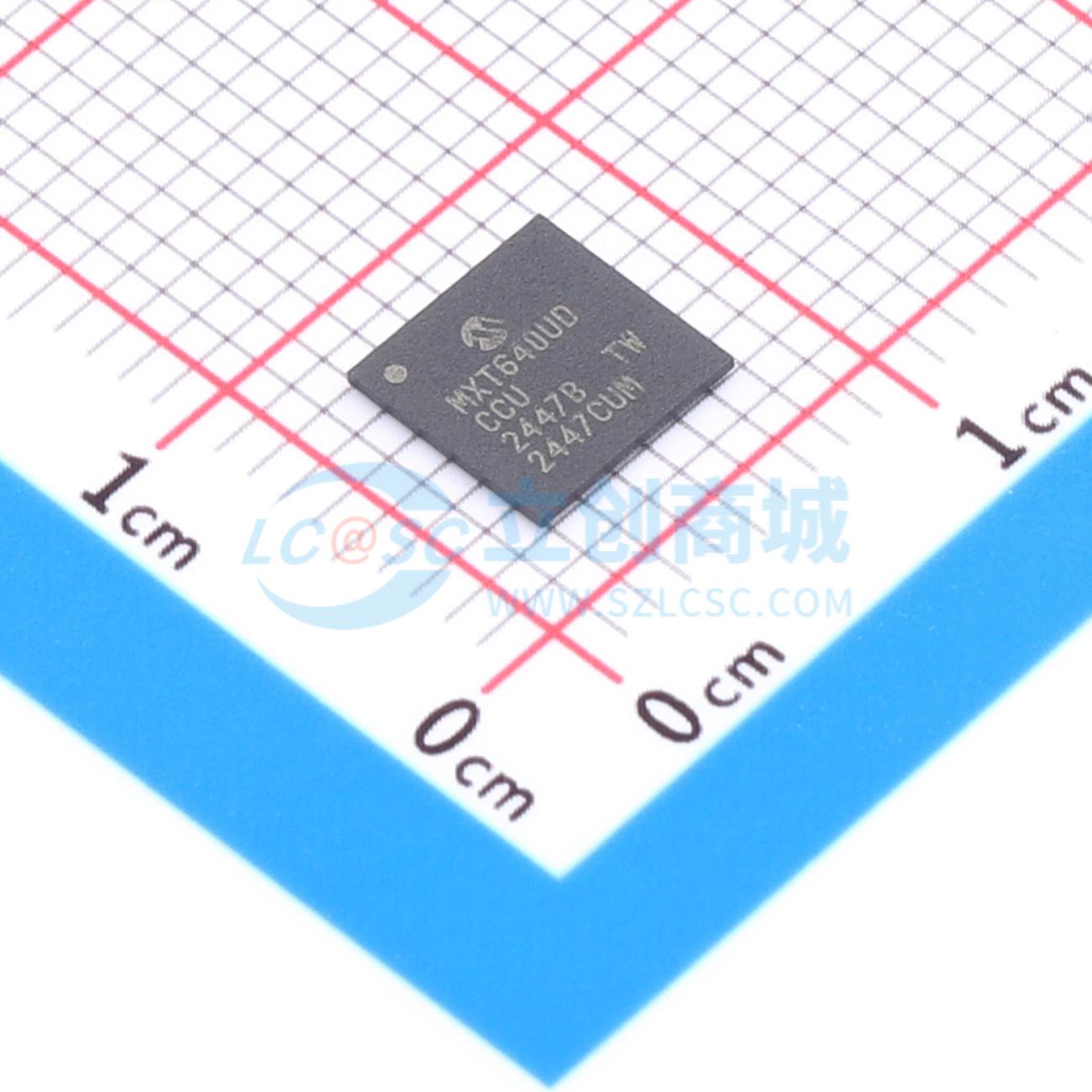

ATMXT640UD-CCU002

maXTouch 640 节点触摸屏控制器采用 maXTouch 自适应传感技术，具有以下特点：

• 触摸屏和/或按键阵列最多可使用 32 条 X（发射）线和 20 条 Y（接收）线。
• 触摸传感器最多可分配 640 个节点。
• 假设传感器电极间距为 6.5 毫米，触摸屏尺寸为 9.7 英寸（16:10 宽高比），不同电极间距和合适的传感器材料可实现其他尺寸。
• 支持多点触摸，可实时跟踪多达 16 个同时触摸点。
• 除触摸屏外，最多可将 32 个节点分配为互电容传感器按键，定义为 1 个按键阵列。
• 支持最多 3 个互电容通用按键作为触摸屏按键阵列的替代方案。
• 支持相邻按键抑制（AKS）技术，防止误触按键。
• 支持包括 OLED 和 LCD（ITPS、IPS）在内的 on-cell/触摸显示技术。
• 支持包括基于玻璃和 PET 薄膜的传感器的离散/外嵌式技术。
• 具备与显示刷新时序同步的能力。
• 支持标准（如菱形）和专有传感器图案。
• 可与 PET 或玻璃配合使用，包括曲面外形。
• 可使用 10 毫米玻璃（或 5 毫米 PMMA）搭配裸指操作。
• 可使用 6 毫米玻璃（或 3 毫米 PMMA）搭配 5 毫米五指手套操作。
• 支持非矩形传感器设计（如圆形、圆角或带切口）。
• 具备湿度/水分补偿功能，直径达 22 毫米的冷凝水或水滴不会导致误触，且可跟踪单指操作。
• 支持互电容和自电容测量，用于可靠的触摸检测。
• 支持点对点互电容测量，用于超灵敏的多点触摸感应。
• 具备噪声抑制技术，可对抗环境和电源线噪声。
• 支持直径 1.5 毫米触点的无源手写笔。
• 可灵活动态选择 Tx 突发频率，减少电磁干扰。
• 可配置 Tx 波形整形，减少辐射。
• 10 次触摸的典型报告率≥100 Hz。
• 从空闲状态首次触摸的初始触摸延迟<20 毫秒。
• 可配置以优化功率和速度。
• 具备触摸面板故障检测功能，运行时自动进行触摸传感器诊断，支持安全关键功能的实现，诊断信息通过专用输出引脚或标准对象协议消息报告，可配置测试限值。
• 可报告单触和双触手势。
• 具备 PWM 信号生成功能，用于显示背光控制、音频扬声器/蜂鸣器输出或简单的触觉反馈。
• 具备增强算法，包括去除显示噪声的镜头弯曲算法、去除意外大触摸的触摸抑制算法和快速恢复正常状态的手掌恢复算法。
• 具备 32 字节带 CRC 校验和的数据区，用作运行时产品数据存储区，以及 64 字节用户自定义数据区（无 CRC 校验和）。
• 采用客户自己的安全密钥对配置参数和触摸坐标报告（OBP 消息）进行加密。
• 具备可编程超时功能，可自动从活动状态转换到空闲状态，采用流水线模拟传感检测和数字处理，优化系统电源效率。
• 具备 I²C 客户端接口，用于与设备的主要通信，包括标准模式（最高 100 kHz）、快速模式（最高 400 kHz）、快速模式 Plus（最高 1 MHz）和高速模式（最高 3.4 MHz）。
• 具备中断功能，指示消息可用。
• 具备额外的硬件调试接口，用于读取原始数据进行调优和调试。
• 数字电源（Vdd）标称值为 3.3V，数字 I/O（VddIO）标称值为 3.3V，模拟电源（AVdd）标称值为 3.3V，内部 X 线高压驱动（XVdd）通过内部电压泵提供 6.6V 或 9.9V。
• 采用 88 球 UFBGA 封装，尺寸为 6 × 6 × 0.6 毫米，间距为 0.5 毫米。
• 工作温度范围为 -40°C 至 +85°C。

• 支持多达 32 条 X 线和 20 条 Y 线用于触摸屏和/或按键阵列。
• 触摸传感器最多可分配 640 个节点。
• 支持多达 16 个同时触摸点的实时跟踪。
• 除触摸屏外，最多可分配 32 个节点作为互电容传感器按键。
• 支持最多 3 个互电容通用按键。
• 支持相邻按键抑制（AKS）技术。
• 支持 on-cell/触摸显示技术，包括 OLED 和 LCD（ITPS、IPS）。
• 支持离散/外嵌式技术，包括基于玻璃和 PET 薄膜的传感器。
• 具备与显示刷新时序同步的能力。
• 支持标准和专有传感器图案。
• 可与 PET 或玻璃配合使用，包括曲面外形。
• 具备湿度/水分补偿功能，直径达 22 毫米的冷凝水或水滴不会导致误触，且可跟踪单指操作。
• 支持互电容和自电容测量。
• 支持点对点互电容测量。
• 具备噪声抑制技术，可对抗 1 Hz 至 1 kHz 正弦波形下最高 240 V 的噪声（无触摸情况），以及 IEC 61000 - 4 - 6、10 Vrms、A 类（正常触摸操作）的传导噪声抗扰度。
• 支持直径 1.5 毫米触点的无源手写笔。
• 可灵活动态选择 Tx 突发频率，减少电磁干扰。
• 可配置 Tx 波形整形，减少辐射。
• 10 次触摸的典型报告率≥100 Hz。
• 从空闲状态首次触摸的初始触摸延迟<20 毫秒。
• 可配置以优化功率和速度。
• 具备触摸面板故障检测功能，运行时自动进行触摸传感器诊断，通过专用输出引脚或标准对象协议消息报告诊断信息，可配置测试限值。
• 可报告单触和双触手势。
• 具备 PWM 信号生成功能，用于显示背光控制、音频扬声器/蜂鸣器输出或简单的触觉反馈。
• 具备增强算法，包括镜头弯曲算法、触摸抑制算法和手掌恢复算法。
• 具备 32 字节带 CRC 校验和的数据区和 64 字节用户自定义数据区。
• 采用客户自己的安全密钥对配置参数和触摸坐标报告进行加密。
• 具备可编程超时功能，可自动从活动状态转换到空闲状态，采用流水线模拟传感检测和数字处理，优化系统电源效率。
• 具备 I²C 客户端接口，包括标准模式（最高 100 kHz）、快速模式（最高 400 kHz）、快速模式 Plus（最高 1 MHz）和高速模式（最高 3.4 MHz）。
• 具备中断功能，指示消息可用。
• 具备额外的硬件调试接口，用于读取原始数据进行调优和调试。
• 数字电源（Vdd）、数字 I/O（VddIO）和模拟电源（AVdd）标称值均为 3.3V，内部 X 线高压驱动（XVdd）为 6.6V 或 9.9V。
• 采用 88 球 UFBGA 封装，尺寸为 6 × 6 × 0.6 毫米，间距为 0.5 毫米。
• 工作温度范围为 -40°C 至 +85°C。
