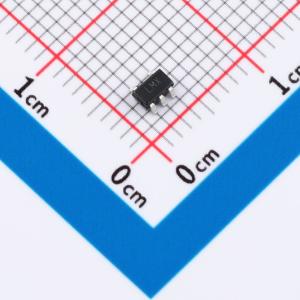

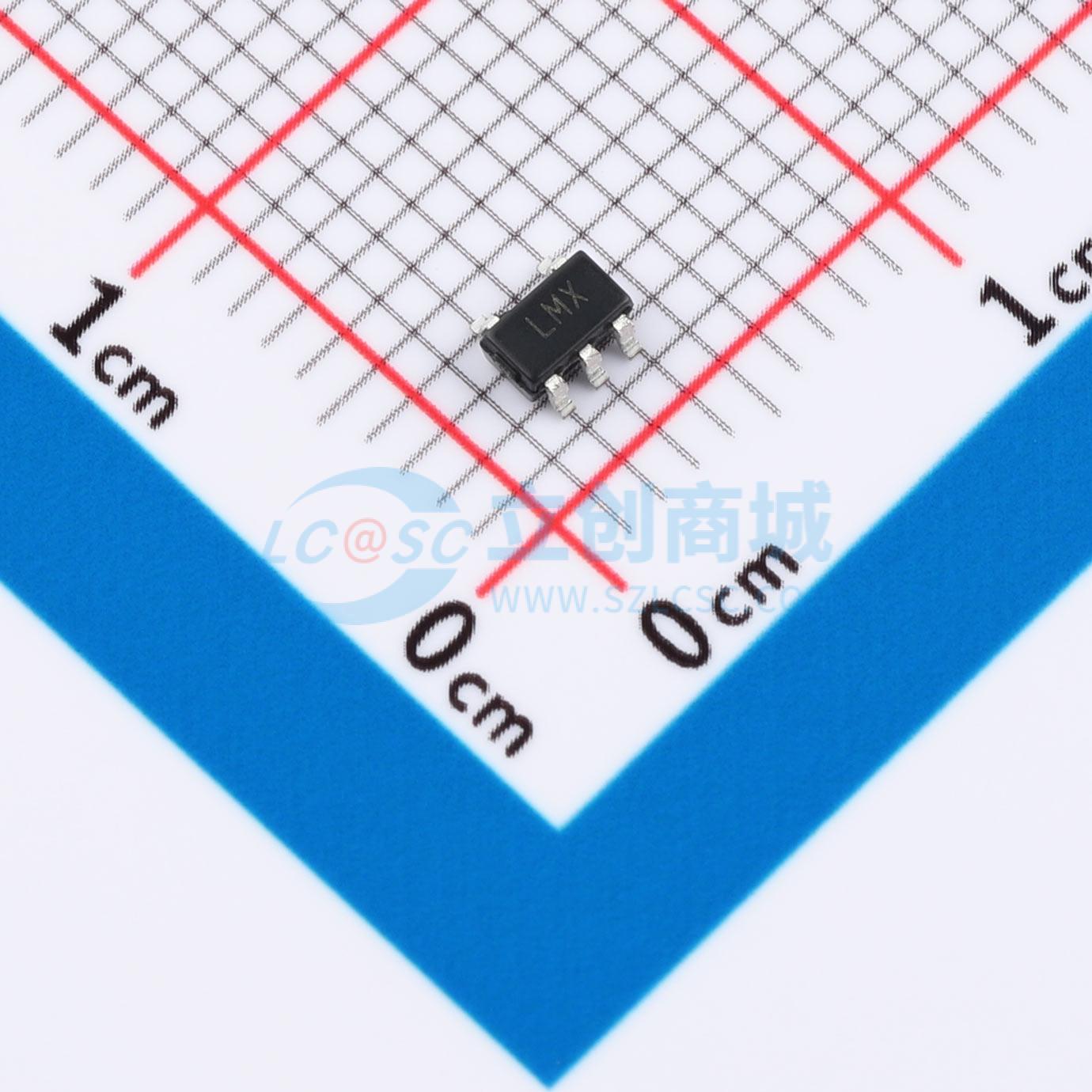

温馨提醒：图片仅供参考，商品以实物为准

ADM8320WCY29ARJZR7

带看门狗和手动复位功能的5引脚SOT-23监控电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 内置看门狗、手动复位功能和低电平有效开漏复位输出的监控电路
品牌名称: ADI(亚德诺)
商品型号: ADM8320WCY29ARJZR7
商品编号: C2068137
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.168571克(g)

商品参数

商品概述

ADM8316/ADM8318/ADM8319/ADM8320/ADM8321/ADM8322是监控电路，用于监测基于微处理器的系统中的电源电压水平和代码执行完整性。除了提供上电复位信号外，如果微处理器未能在预设的超时时间内触发，片上看门狗定时器可以对其进行复位。外部按钮开关也可以通过手动复位输入产生复位信号。

每个器件有27种复位阈值选项可供选择，范围从2.5 V到5 V，以100 mV为增量。还有四种复位超时选项，分别为1 ms、20 ms、140 ms和1120 ms（最小值），以及四种看门狗超时选项，分别为6.3 ms、102 ms、1.6 s和25.6 s（典型值）。

ADM8316/ADM8318/ADM8319/ADM8320/ADM8321/ADM8322采用5引脚SOT - 23封装，典型功耗仅为10 μA，适用于低功耗便携式应用。

商品特性

27种复位阈值选项，范围从2.5 V到5 V，以100 mV为增量
4种复位超时选项：1 ms、20 ms、140 ms和1120 ms（最小值）
4种看门狗超时选项：6.3 ms、102 ms、1.6 s和25.6 s（典型值）
手动复位输入
多种复位输出选项
低功耗
在宽温度范围（-40°C至+125°C）内有规定性能
符合汽车应用要求
5引脚SOT - 23封装

应用领域

汽车信息娱乐系统
微处理器系统
计算机
控制器
智能仪器
便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	看门狗电路
	输出类型	开漏
	工作电压	900mV~5.5V
	复位有效电平	低电平有效
	阈值电压	2.93V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	有
	复位超时	140ms
	工作温度	-40℃~+125℃@(TA)
	静态电流(Iq)	10uA
