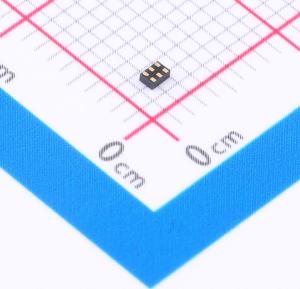

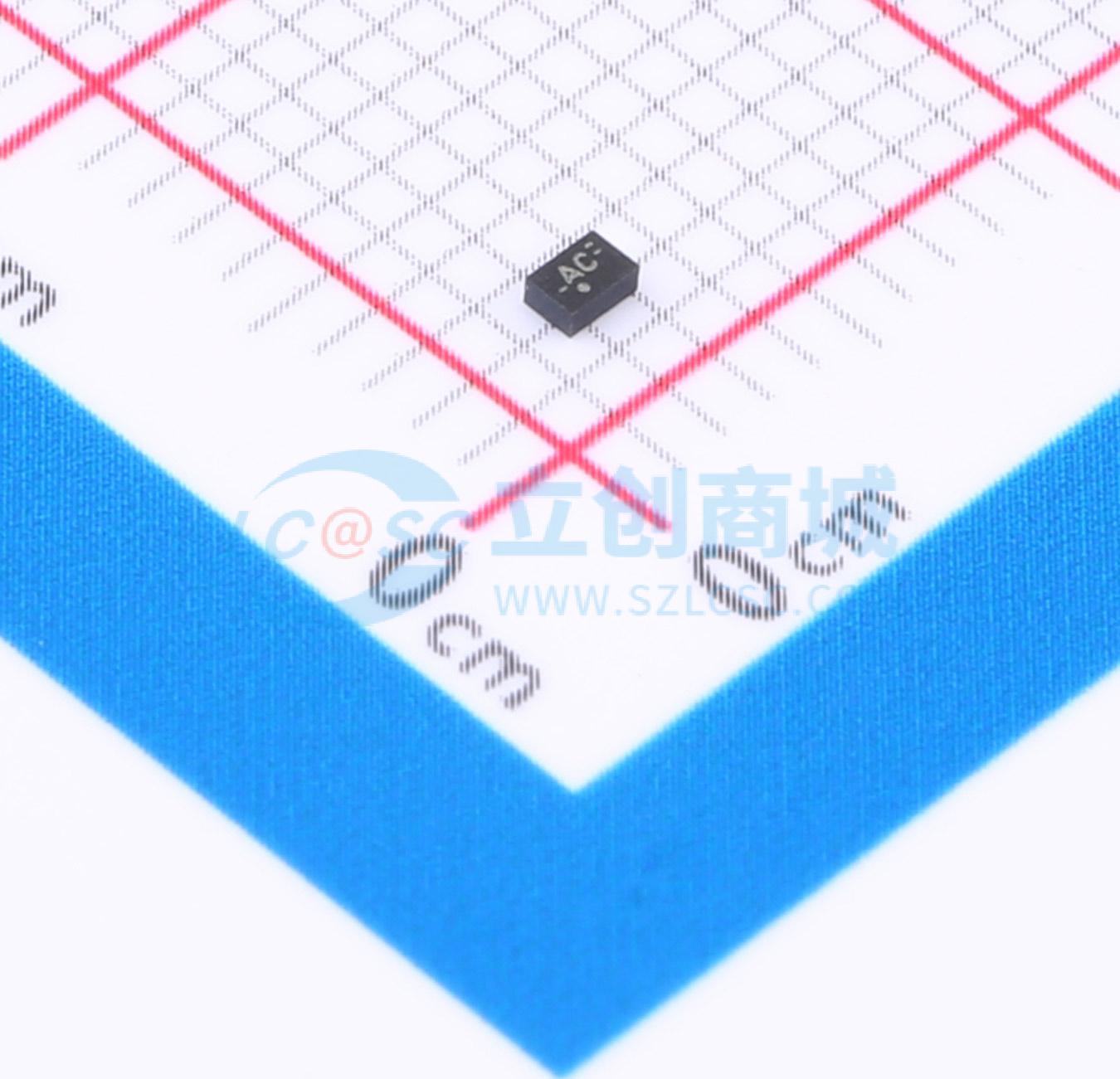

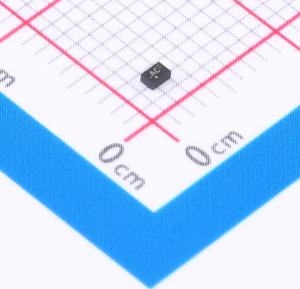

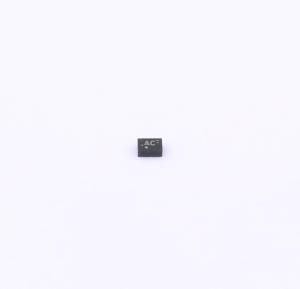

TPS3421EGDRYR

具有可配置延迟的低功耗按钮控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3421 具有可配置的延迟和复位脉冲的双通道按钮控制器
品牌名称: TI(德州仪器)
商品型号: TPS3421EGDRYR
商品编号: C2067262
商品封装: SON-6(1x1.5)
包装方式: 编带
商品毛重: 0.008克(g)

商品参数

商品概述

TPS3420、TPS3421 和 TPS3422 (TPS342x) 是低电流、超小型、按钮式复位定时器。这些器件使用一个长定时设置延迟来提供所需的系统复位并且避免由短时按钮关闭或按键按压而造成的复位。这个复位配置还可区分软件终端和硬件系统复位。 TPS3420 和 TPS3421 监控两个输入（PB1 和 PB2）并且在两个输入在所选的时间延迟内都为低电平时输出一个低电平有效复位脉冲信号 (RST)。对于TPS3421，RST在一个厂家设定的固定时间内保持低电平。对于 TPS3420，RST在其中一个 PBx 输入被释放前保持低电平。由于两个输入被用来确保复位，也就无需一个专用复位按钮了。 TPS3422 监控一个输入 (PB1) 并且在 PB1 在所选的时间延迟内为低电平时输出一个低电平有效复位脉冲信号 (RST)。 TPS342x 具有一个开漏输出，可与其他开漏器件进行线或连接。 TPS342x 的工作电压范围为 1.6V 至6.5V，工作温度范围为 -40°C 至 +125°C ，并且可提供精准而节省空间的微功耗解决方案以满足系统复位需求。

商品特性

超小型封装：1.45mm x 1.00mm 小外形尺寸无引线 (SON) 封装
工作电压范围：1.6V 至 6.5V
单 (TPS3422) 或双（TPS3420 和 TPS3421）按钮输入
低电源电流： 250nA（典型值）
双态逻辑，用户可选输入延迟：
- 例如：7.5s 和 0s
- 多个定时选项可用
RST 的固定超时脉冲（TPS3421 和 TPS3422）：400ms（典型值）
- 按要求可提供其它定时选项
低电平有效，开漏输出

应用领域

智能电话
平板电脑
Ultrabooks
游戏控制台
便携式消费类产品
导航器件
消费类医疗产品
玩具

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	-
	输出类型	开漏
	工作电压	1.6V~6.5V
	复位有效电平	低电平有效
	阈值电压	-

	属性	参数值
	受监控电压数	2
	手动复位	无
	看门狗定时器	无
	复位超时	400ms
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	250nA
