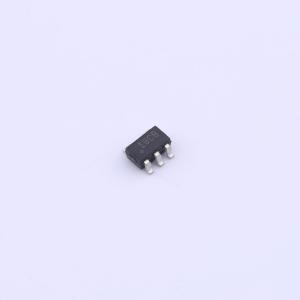

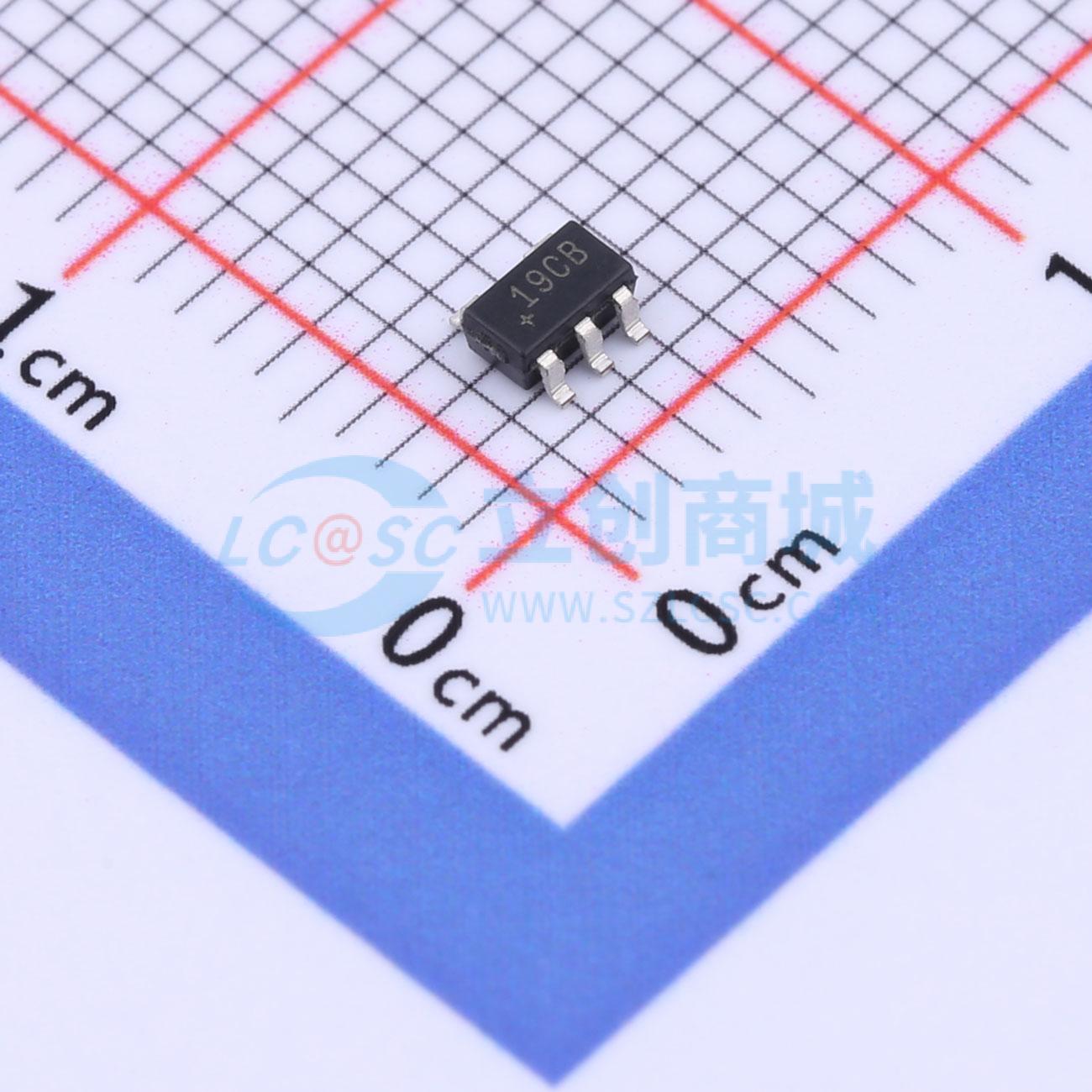

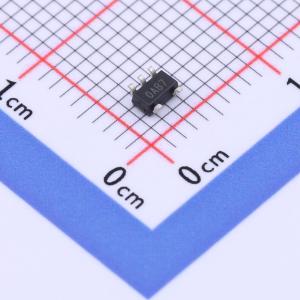

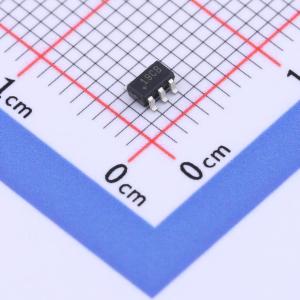

DS1819CR-10+T&R

5V及3.3V MicroMonitor

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS1814 5V 微处理器监控器和 DS1819 3.3V 微处理器监控器可监控微处理器的三个关键状态：电源、软件执行和外部超控。首先，一个精密的温度补偿基准和比较器电路会监控 VCC 的状态。当出现超出容差的情况时，会产生一个内部掉电信号，该信号会将复位信号置为有效状态
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS1819CR-10+T&R
商品编号: C2067238
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

DS1814 5V微监控器和DS1819 3.3V微监控器可监控微处理器的三个关键状态：电源、软件执行和外部超控。首先，一个精密的温度补偿基准和比较器电路会监控VCC的状态。当出现超出容差的情况时，会产生一个内部电源故障信号，该信号会将复位信号置为有效状态。当VCC恢复到容差范围内时，复位信号会在有效状态下保持至少140ms，以使电源和处理器稳定。 DS1814/DS1819的“A”和“C”型号可执行按钮复位控制。它们会对按钮输入进行消抖处理，并产生一个宽度至少为140ms的有效复位脉冲。DS1814/9的“A”和“B”版本具备看门狗功能。看门狗是一个内部定时器，如果选通输入每1.12秒内未改变状态，它会将复位信号置为有效状态。通过不连接看门狗选通输入，可以禁用看门狗定时器功能。

商品特性

停止并重启失控的微处理器
在电源瞬变期间监控微处理器
电源故障后自动重启微处理器
监控按钮以实现外部超控
精确的5%、10%或20%（仅适用于3V）微处理器电源监控
无需分立元件
适用于3.0V系统，容差为20%
引脚和功能与MAX823/24/25产品兼容
采用低成本的SOT - 23 - 5封装
工业温度范围：-40°C至+85°C

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	2.925V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	140ms
	工作温度	-40℃~+85℃
	静态电流(Iq)	8uA
