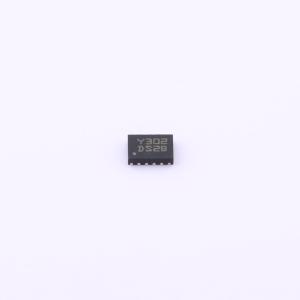

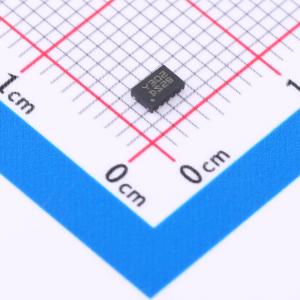

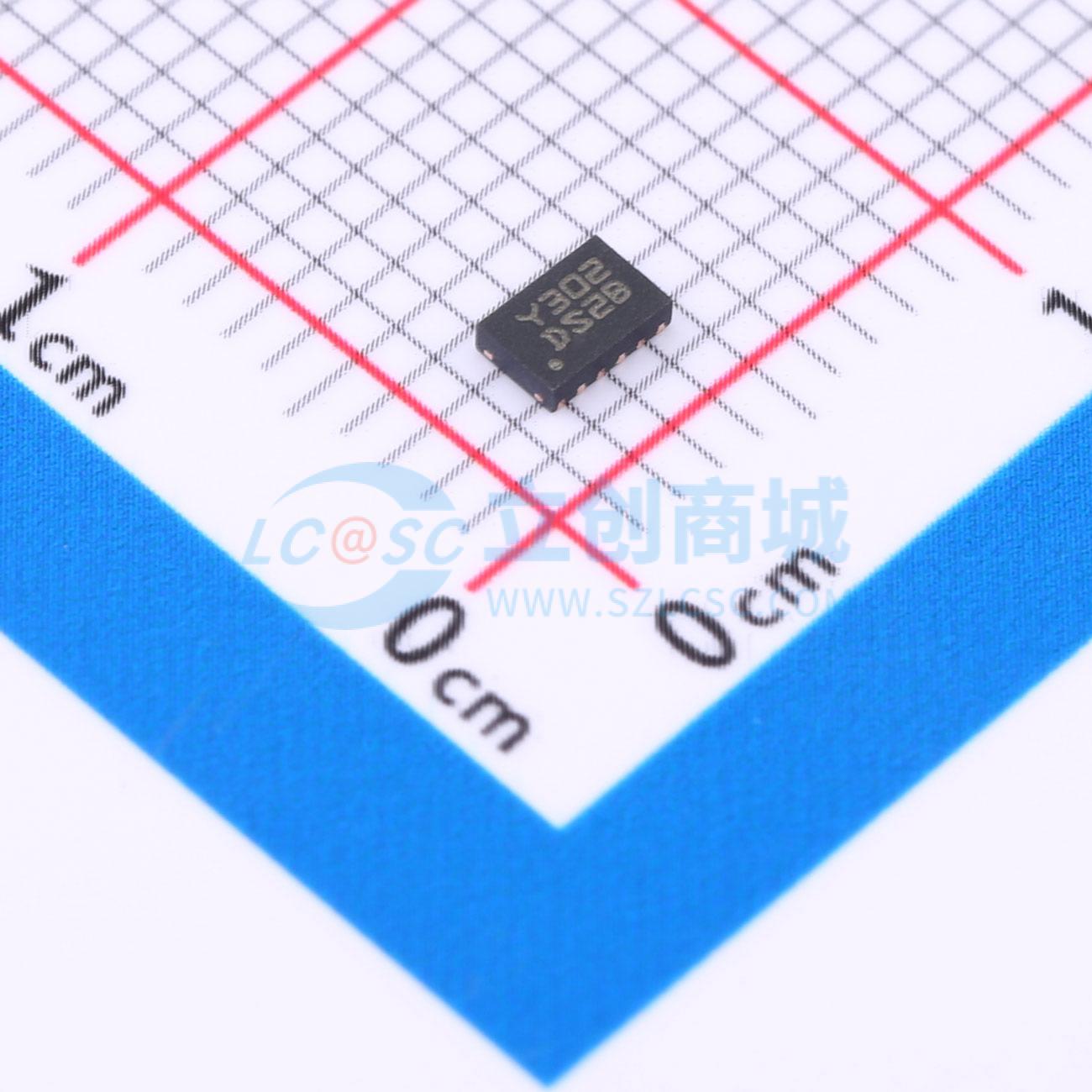

温馨提醒：图片仅供参考，商品以实物为准

STM6601DS2BDM6F

具备智能复位和上电锁定功能的智能按钮式开/关控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STM6600 01 器件可监测所连接按钮的状态以及充足的电源电压。使能输出通过 MOSFET 晶体管、DC-DC 转换器、稳压器等为应用供电。若电源电压高于精确的电压阈值，只需按下按钮即可激活使能输出
品牌名称: ST(意法半导体)
商品型号: STM6601DS2BDM6F
商品编号: C2067209
商品封装: TDFN-12(2x3)
包装方式: 编带
商品毛重: 0.212克(g)

商品参数

商品概述

STM6600 - 01 器件可监测所连接按钮的状态以及充足的电源电压。使能输出通过 MOSFET 晶体管、DC - DC 转换器、稳压器等控制应用的电源。如果电源电压高于精确的电压阈值，只需按下按钮即可置位使能输出。工厂可选的电源电压阈值由高精度且具有温度补偿的参考源确定。在正常运行期间，按下按钮会置位中断。

商品特性

具备智能复位和上电锁定功能的智能按钮开/关控制器
工作电压 1.6 V 至 5.5 V
低待机电流 0.6 μA
由外部 CSRD 驱动的可调智能复位置位延迟时间
上电持续时间主要由按钮按下时间（STM6600）或固定时间段 tON_BLANK（STM6601）决定
消抖的 PB 和 SR 输入
PB 和 SR ESD 输入可承受高达 ±15 kV（空气放电）、±8 kV（接触放电）的电压
高电平有效或低电平有效使能输出选项（EN 或 EN）可控制 MOSFET、DC - DC 转换器、稳压器等
由按钮驱动的安全启动、中断、智能复位或断电功能
精度为 1% 的精确 1.5 V 电压参考源
工业级工作温度 -40 至 +85 °C
采用 2×3 mm 的 TDFN12 封装

应用领域

便携式设备
终端设备
音频和视频播放器
手机和智能手机
个人数字助理、掌上电脑、电子记事本

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	1.6V~5.5V
	复位有效电平	低电平有效
	阈值电压	3.4V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	360ms
	工作温度	-40℃~+85℃
	静态电流(Iq)	600nA
