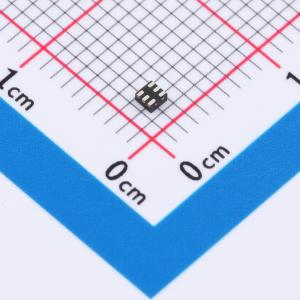

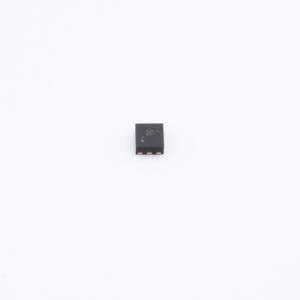

温馨提醒：图片仅供参考，商品以实物为准
TPS389012QDSERQ1
具有可编程延迟的低静态电流1%精度监控器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS3890-Q1 具有可编程延迟的汽车类低静态电流 1% 精度监控器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS389012QDSERQ1
- 商品编号
- C2067123
- 商品封装
- WSON-6(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.5V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 25us | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 静态电流(Iq) | 2.1uA |
商品概述
TPS3890-Q1 是一款具有较低静态电流的高精度电压监控器，可监视低至1.15V 的系统电压，在SENSE电压降至低于预设阈值或手动复位(MR) 引脚降为逻辑低电平时发出开漏RESET 信号。在SENSE 电压和手动复位(MR) 返回至相应阈值以上之后，RESET 输出会在用户可调节延迟时间内保持低电平。TPS3890-Q1系列采用高精度电压基准，可实现1% 的阈值精度。通过将CT 引脚与外部电容器相连，用户可在25μs 到30s 范围内调节复位延迟时间。TPS3890-Q1 具有2.1μA 的极低静态电流，采用1.5mm×1.5mm 小型封装，非常适用于电池供电和空间受限应用供电的绝佳器件。该器件的额定工作温度范围为 -40°C 至 +125°C (TJ)。
商品特性
- 符合汽车应用标准，具有符合AEC-Q100 标准的下列特性
- 器件温度等级1： -40°C 至 125°C 的环境运行温度范围
- 器件HBM ESD 分类等级2
- 器件CDM ESD 分类等级C4B
- 上电复位(POR) 发生器具有可调延迟时间：25μs 到30s
- 极低电源电流：2.1μA （典型值）
- 高阈值精度：1% （最大值）
- 高精度迟滞
- 固定和可调节阈值电压：标准电压轨的固定阈值为1.2V 到5V，可调节阈值电压低至1.15V
- 手动复位 (MR) 输入
- 开漏RESET 输出
- 温度范围： -40°C 至 +125°C
- 封装：1.5mm×1.5mm 晶圆级小外形无引线(WSON) 封装
应用领域
- 信息娱乐系统音响主机
- 混合/数字仪表组
- 外部放大器
- ADAS 摄像头
- 汽车网关
