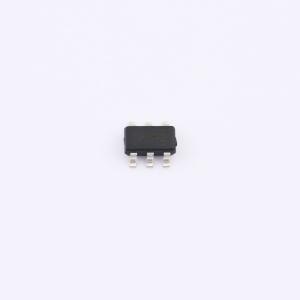

温馨提醒：图片仅供参考，商品以实物为准

TPS3806I33QDBVRQ1

支持可调节滞后的双路电压检测器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3806I33-Q1 具有可调节迟滞功能的汽车类双电源轨电压检测器
品牌名称: TI(德州仪器)
商品型号: TPS3806I33QDBVRQ1
商品编号: C2066985
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

TPS3806I33-Q1 集成了2 个独立的电压检测器用于电池电压监控。加电时，此器件在电源电压 VDD 或 LSENSE 输入上的电压变为高于0.8V 时将RESET和RSTSENSE置为有效。此后，监控电路监视 VDD 和LSENSE，只要 VDD 和LSENSE 保持低于电压阀值，VΠ，就将RESET和RSTSENSE保持有效。只要VDD 或LSENSE 上升到高于阀值电压 VΠ，此器件分别将RESET或RSTSENSE置为无效。TPS3806I33-Q1器件有一个固定感测阀值电压 VΠ，此阀值电压由 VDD上的一个内部分压器和一个可调第二LSENSE 输入设定。此外，用户可在HSENSE 上设置一个较高电压阀值以实现一个宽泛可调滞后窗口。此器件采用6 引脚SOT-23 封装。TPS3806I33-Q1器件的特点是可在 -40°C 至 125°C 的温度范围内运行。

商品特性

符合汽车应用要求
具有符合AEC-Q100 的下列结果：器件温度1 级：-40°C 至 125°C 的环境运行温度范围；器件人体模型(HBM) 静电放电(ESD) 分类等级H2；器件充电器件模型(CDM) ESD 分类等级C4B
具有可调滞后，3.3V 可调和2V 可调的双路电压检测器
VDD = 0.8V 时复位电源电流：VDD = 3.3V 时的典型值为z#A
独立开漏复位输出
6 引脚小外形尺寸晶体管(SOT)-23 封装

应用领域

电压监控器
电压检测器
电池监控器

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1.3V~6V
	复位有效电平	低电平有效
	阈值电压	3V

	属性	参数值
	受监控电压数	2
	手动复位	无
	看门狗定时器	无
	复位超时	5us
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	3uA
