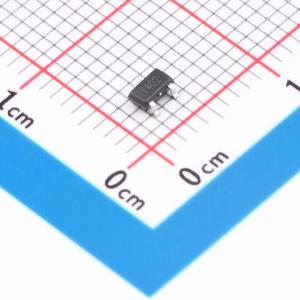

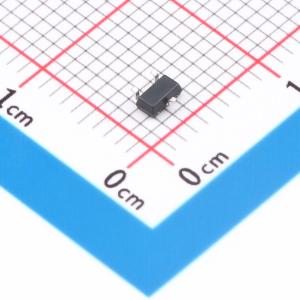

温馨提醒：图片仅供参考，商品以实物为准

SP809NEK-L-3-1/TR

SP809NEK L 3 1/TR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MaxLinear(迈凌)
商品型号: SP809NEK-L-3-1/TR
商品编号: C2066653
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SP809/SP810是低功耗微处理器（μP）监控电路，用于监控μP和数字系统中的电源。它们通过省去外部元件，为应用提供了电路可靠性高和成本低的优势。如果VCC电源电压降至预设阈值以下，那么在VCC升至复位阈值以上后，复位信号将至少保持140ms有效。 SP809和SP810均采用复位比较器设计，有助于识别持续时间小于140ms的无效信号。它们之间的唯一区别在于，SP809具有低电平有效复位输出，而SP810具有高电平有效复位输出。低电源电流（1μA）使SP809/SP810非常适合便携式设备。这些器件采用3引脚SOT - 23封装。

商品特性

超低电源电流1μA（典型值）
保证在VCC = 0.9V时复位有效
140ms上电复位脉冲宽度
内部固定阈值2.3V、2.6V、2.9V、3.1V、4.4V、4.6V
1.5%电压阈值容差
3引脚SOT - 23封装

应用领域

便携式电子设备
电表
数码静态相机
μP电源监控

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	开漏
	工作电压	900mV~6V
	复位有效电平	低电平有效
	阈值电压	3.1V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	230ms
	工作温度	-40℃~+85℃@(Tj)
