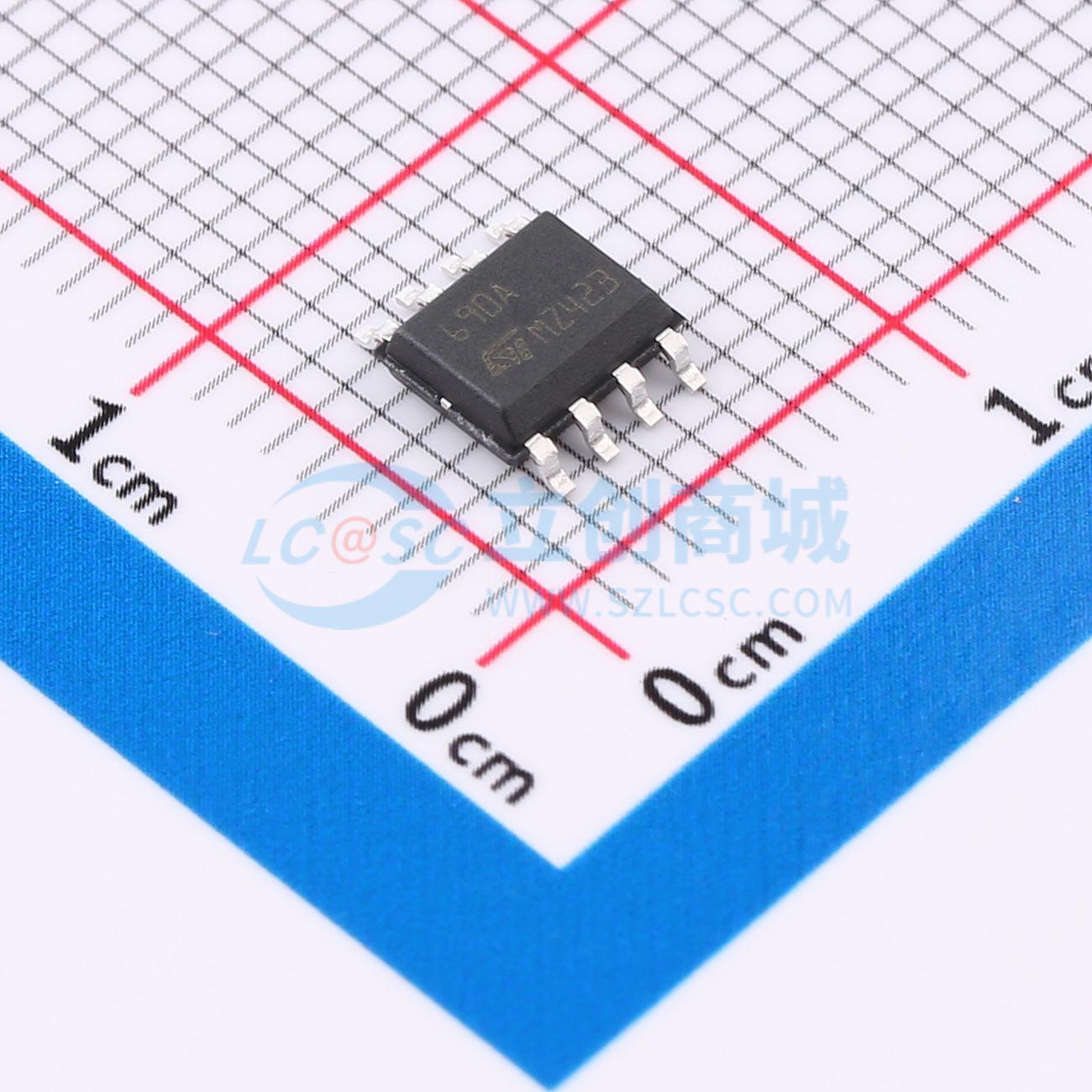

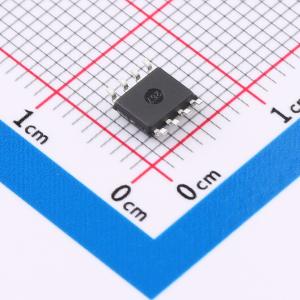

温馨提醒：图片仅供参考，商品以实物为准

STM690AM6F

5V监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STM690A/692A/703/704/802/805/817/818/819 监控器是独立式器件，可提供微处理器监控功能，能够对外部低功耗静态随机存取存储器（LPSRAM）进行非易失性处理和写保护。一个精密电压基准源和比较器会监控 VCC 输入，以检测是否出现超出容差的情况。当 VCC 出现无效状态时，复位输出（RST）会被强制拉低（若为 RST 则拉高）
品牌名称: ST(意法半导体)
商品型号: STM690AM6F
商品编号: C2066328
商品封装: SO-8
包装方式: 编带
商品毛重: 0.272克(g)

商品参数

商品概述

STM690A/692A/703/704/802/805/817/818/819 监控器是独立设备，能为微处理器提供监控功能，可对外部低功耗静态随机存取存储器（LPSRAM）进行非易失性存储和写保护。精密电压基准源和比较器会监测 VCC 输入是否超出容差范围。当 VCC 出现异常时，复位输出（RST）会被强制拉低（对于 RST 则为拉高）。除 STM703/704/819 外，这些器件还配备看门狗定时器；除 STM818 外，还具备电源故障比较器，可在电源即将故障时向系统发出预警。这些器件采用标准 8 引脚 SOIC 封装。

商品特性

5 V 工作电压
用于外部 LPSRAM 的非易失性随机存取存储器（NVRAM）监控器
外部 LPSRAM 的片选使能选通（仅适用于 STM818，最大传播延迟 7 ns）
RST 和 RST 输出
典型恢复时间 200 ms
看门狗定时器 - 典型值 1.6 秒
自动电池切换
低电池供电电流 - 典型值 0.4 μA
电源故障比较器（PFI/PFO）
低供电电流 - 典型值 40 μA
保证在 VCC 低至 1.0 V 时 RST（RST）有效
工作温度：-40 °C 至 +85 °C（工业级）
符合 RoHS 标准 – 无铅元件符合 RoHS 指令

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	1.2V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.65V
	受监控电压数	1

	属性	参数值
	手动复位	有
	看门狗定时器	有
	复位超时	200ms
	工作温度	-40℃~+85℃
	功能	备用电池切换
	静态电流(Iq)	25uA
