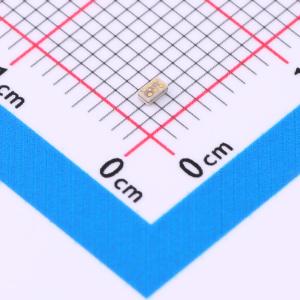

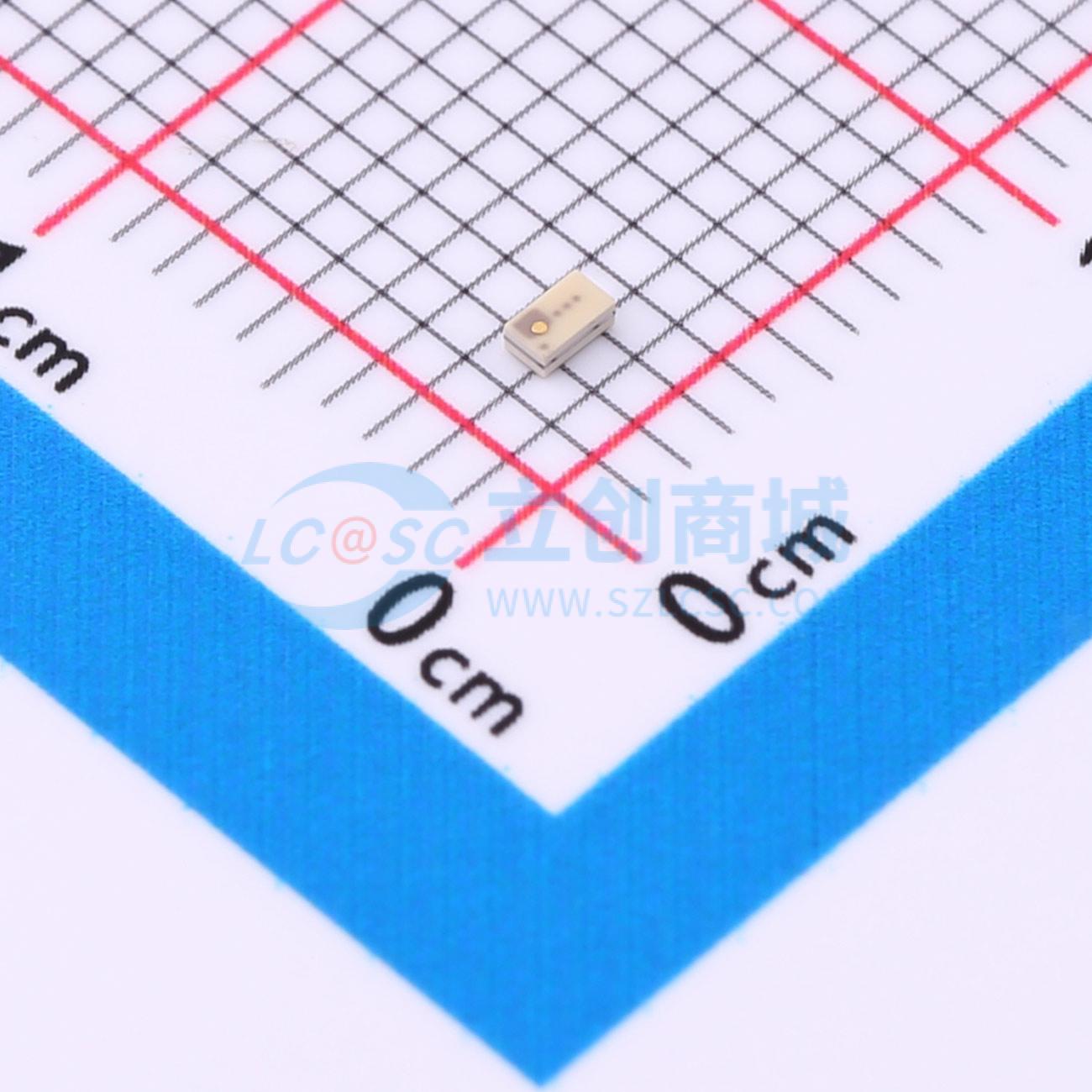

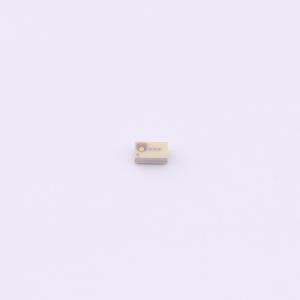

X4BD10L1-50100G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: X4BD10L1-50100G 是一款超小型低剖面平衡到 5G 应用的巴伦，适用于大批量生产。所有部件都经过严格的资格测试，并进行 100% RF 测试。采用 ENIG 表面处理。
品牌名称: TTM Technologies, Inc.
商品型号: X4BD10L1-50100G
商品编号: C20247732
包装方式: 编带
商品毛重: 0.1875克(g)

商品参数

	属性	参数值
	插入损耗(最大值)	2.3dB
	回波损耗(最小值)	10dB
	工作温度	-55℃~+140℃

商品概述

X4BD10L1 - 50100G是一款超小型、低剖面的平衡 - 不平衡变压器，专为5G应用的差分输入和输出而设计。X4BD10L1 - 50100G非常适合大规模生产。该产品采用卷带包装，便于在大规模生产中进行贴装操作。所有兴格（Xinger）的元件均采用陶瓷填充聚四氟乙烯（PTFE）复合材料制造，具有出色的电气和机械稳定性。所有部件都经过严格的鉴定测试，并且100%进行射频测试。产品采用化学镀镍浸金（ENIG）最终表面处理工艺。

商品特性

600 - 2300 MHz
50欧姆转2 x 50欧姆
5G应用
极低损耗
严格的幅度平衡
便于生产的卷带包装
非导电表面
符合RoHS标准
无卤

应用领域

5G应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	巴伦(balun)
	频率范围	600MHz~2.3GHz
	阻抗比-不平衡/平衡	50Ω:100Ω
	共模抑制比(CMRR)	17dB
