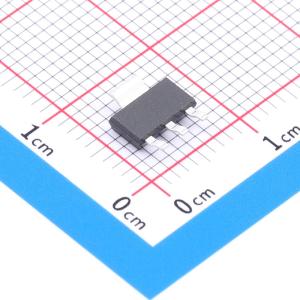

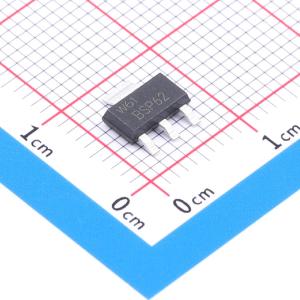

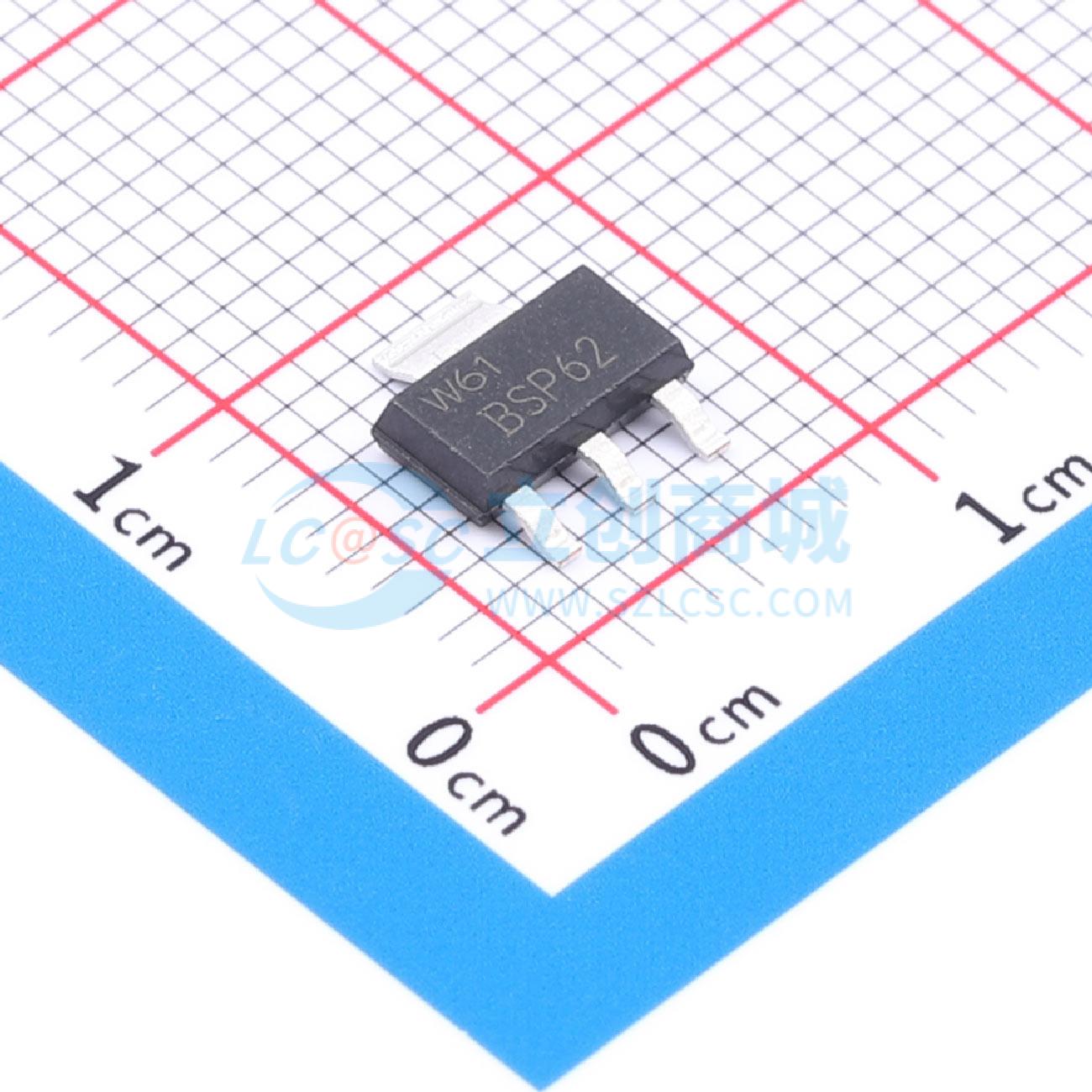

BSP62-QX
BSP62-QX
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- BSP62-QX
- 商品编号
- C20235070
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | PNP | |
| 集射极击穿电压(Vceo) | - | |
| 集电极电流(Ic) | 1A | |
| 耗散功率(Pd) | 1.25W | |
| 集电极截止电流(Icbo) | - | |
| 集射极饱和电压(VCE(sat)) | 1.3V |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 2000；1000 | |
| 特征频率(fT) | 200MHz | |
| 射基极击穿电压(Vebo) | 5V | |
| 基极-发射极饱和电压(VBE(sat)) | 1.9V | |
| 基极-发射极导通电压(VBE(on)) | - | |
| 工作温度 | -65℃~+150℃ |
商品概述
采用SOT223表面贴装器件（SMD）塑料封装的PNP达林顿晶体管。 NPN互补型号：BSP52 - Q
商品特性
- 高电流 -1 A
- 低电压 -80 V
- 集成二极管和电阻器
- 符合AEC - Q101标准，推荐用于汽车应用
应用领域
- 工业开关应用，例如：
- 打印头
- 螺线管
- 继电器和灯驱动器
