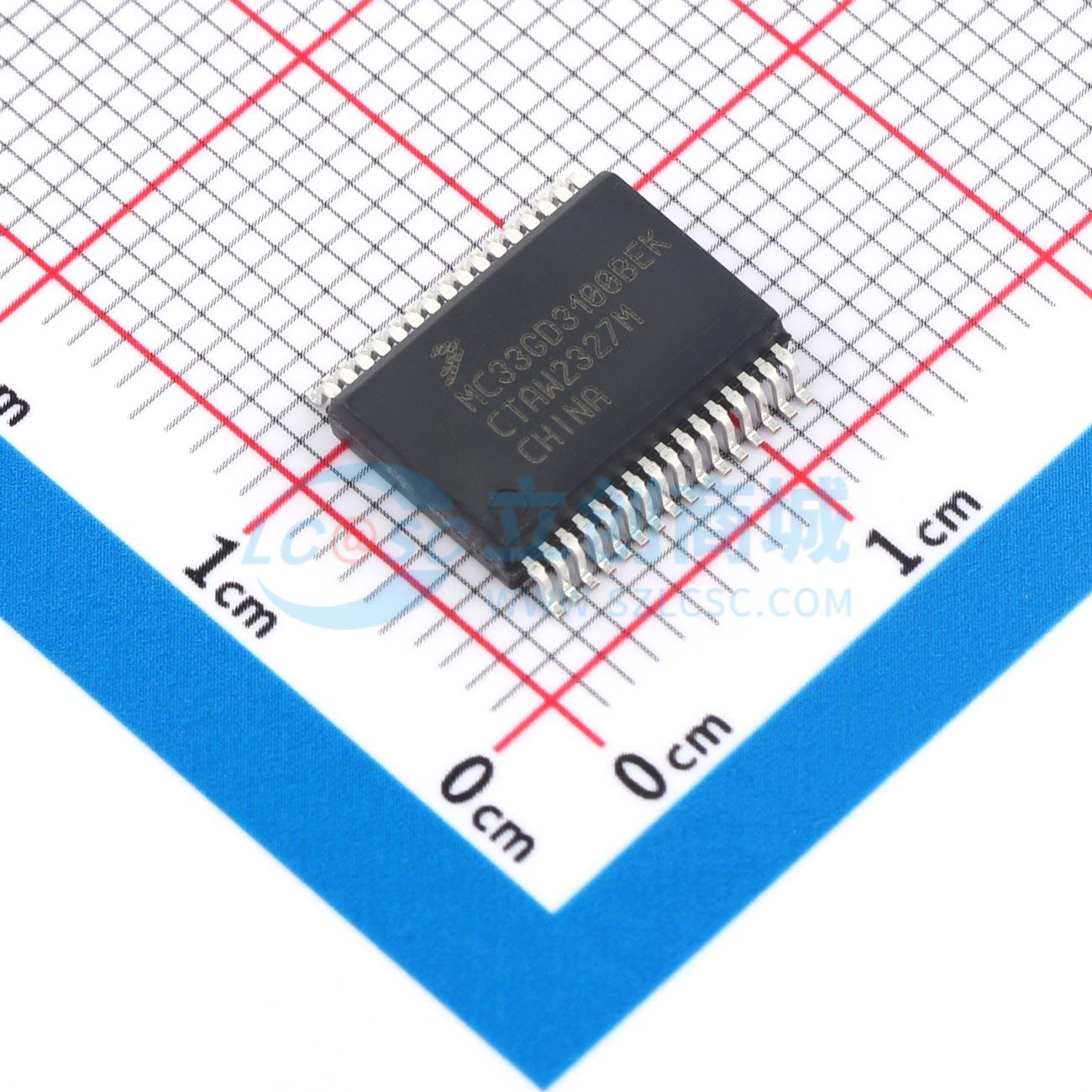

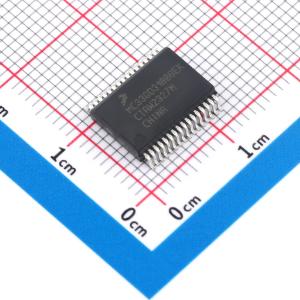

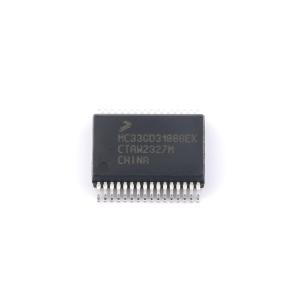

MC33GD3100BEKR2

MC33GD3100是一款用于IGBT和碳化硅（SiC）功率器件的先进单通道栅极驱动器。集成的电流隔离和低导通电阻驱动晶体管可提供高充放电电流、低动态饱和电压和轨到轨栅极电压控制。 电流和温度感应功能可在故障期间将IGBT的应力降至最低。精确且可配置的欠压锁定（UVLO）功能在确保足够的栅极驱动电压裕量的同时提供保护。 MC33GD3100可自主管理严重故障，并通过INTB引脚和SPI接口报告故障和状态。它能够直接驱动大多数IGBT和SiC MOSFET的栅极。该器件包含自测试、控制和保护功能，适用于高可靠性系统（ASIL C/D）设计。它满足汽车应用的严格要求，并已全面通过AEC - Q100 1级认证。

• 具备SPI接口，用于安全监控、可编程性和灵活性
• 低传播延迟和最小的PWM失真
• 集成电流信号隔离（最高达8 kV）
• 集成栅极驱动功率级，源极和漏极峰值电流可达15 A
• 完全可编程的有源米勒钳位
• 兼容负栅极电源
• 兼容电流感应和温度感应IGBT
• 集成软关断、两级关断、有源钳位和分段驱动以进行波形整形
• 共模瞬态抗扰度（CMTI）> 100 V/ns
• 兼容200 V至1700 V的IGBT/SiC，功率范围> 125 kW
• 工作温度范围为 -40 ℃至125 ℃
• 外部爬电距离（CPG）：> 7.8 mm
• 工作频率> 40 kHz
• 提供5.0 V和3.3 V耐压的MCU接口
• 通过ASIL D ISO26262功能安全要求认证，具备全面诊断功能
• 具备电流、去饱和（DESAT）和温度感应输入以及ADC报告功能，用于IGBT/SiC监控
• 快速短路保护、过流保护、温度警告和关断功能
• 中断引脚可对故障进行快速响应
• 内置所有模拟和数字电路的自检功能
• 对芯片间通信进行连续看门狗监控
• 强制实施死区时间
• 对低压侧和高压侧所有电源进行过压和欠压监控
• 低压侧和高压侧均设有故障安全状态管理引脚
• 对VGE进行逐周期实时监控
• 符合DIN V VDE V 0884 - 10的加强隔离要求
• 符合UL 1577标准，可承受2500 V rms（1分钟）的隔离电压
• 符合CSA组件验收通知5A
• 通过AEC - Q100 1级汽车认证
