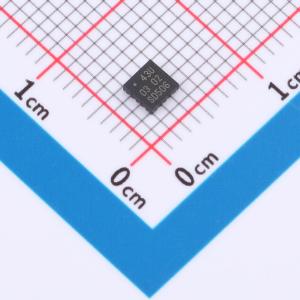

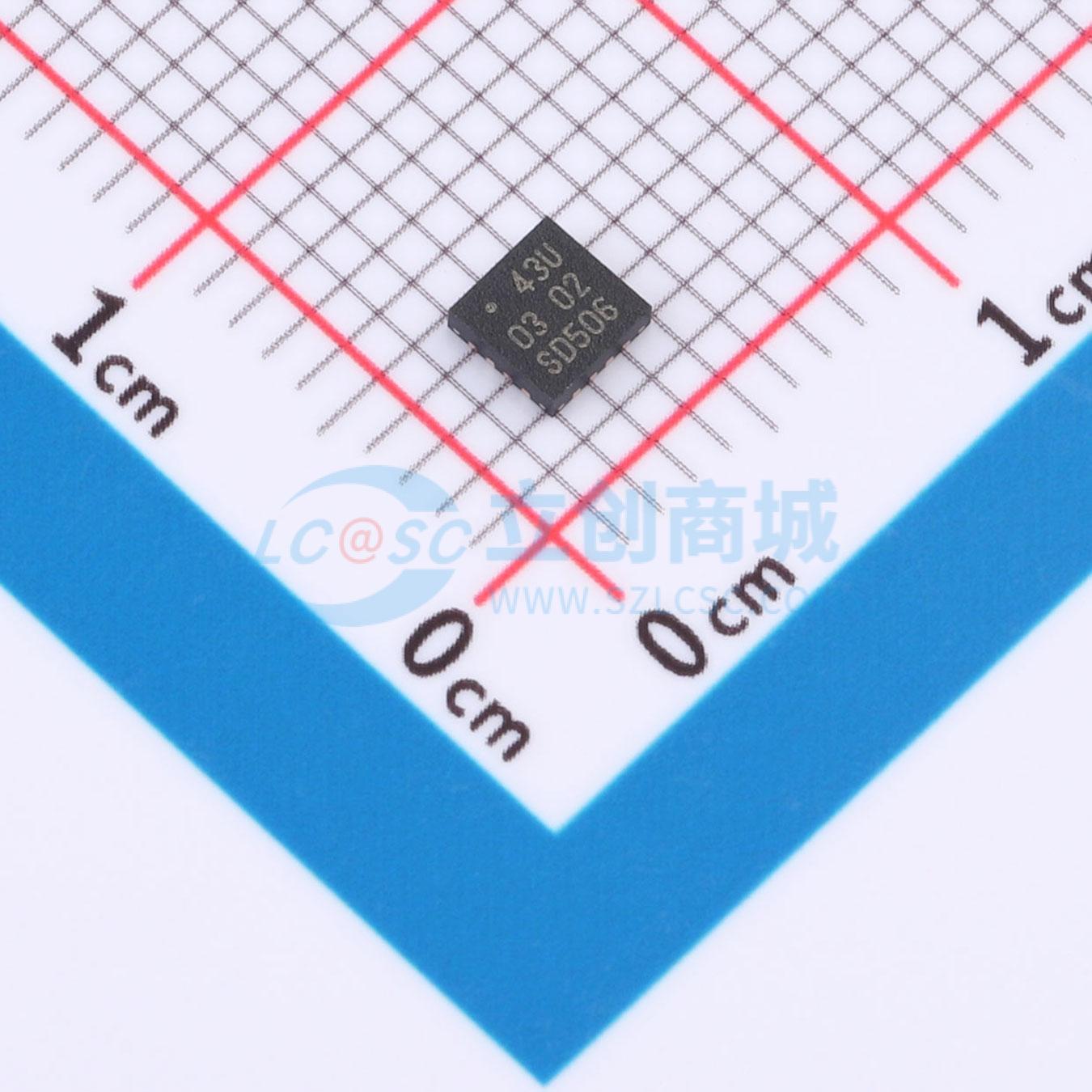

温馨提醒：图片仅供参考，商品以实物为准

BTS6403UJ

宽带高增益高线性度预驱动放大器 2.3 GHz - 4.2 GHz

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: BTS6403U是一款宽带、高增益、高线性度预驱动放大器，适用于5G大规模MIMO基础设施应用，具有快速开关切换支持TDD系统。
品牌名称: NXP(恩智浦)
商品型号: BTS6403UJ
商品编号: C20233855
商品封装: HVQFN-16(3x3)
包装方式: 编带
商品毛重: 0.55克(g)

商品参数

商品概述

BTS6403U是一款宽带、高增益、高线性度的预驱动放大器，适用于大规模MIMO基础设施应用，具备快速开关功能，以支持TDD系统。BTS6403U的工作频率范围为2.3 GHz至4.2 GHz。该器件采用3 mmx3 mmx0.85 mm的16引脚6端HVQFN16封装。放大器所有引脚均具备ESD保护功能。

商品特性

高饱和输出功率P₀(sat) = 29.5 dBm
高功率增益Gₚ = 38.5 dB
高线性度性能ACLR = -45 dBc
无条件稳定
快速开关，支持TDD系统
5 V单电源供电，静态电流100 mA
小型16引脚无引脚封装，尺寸为3 mmx3 mmx0.85 mm
所有引脚均具备ESD保护
湿度敏感度等级1级

应用领域

无线基础设施5G NR mMIMO
高线性度预驱动
TDD系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF放大器
	频率	2.3GHz~4.2GHz
	增益	42dB
	噪声系数	4.1dB
	工作电压	4.75V~5.25V
	工作电流	100mA

	属性	参数值
	P1dB	29dBm
	工作温度	-40℃~+120℃
	输入回波损耗	15dB
	输出回波损耗	21dB
	IP3	34.5dBm
	功能特性	静电保护；线性化设计；低功耗模式
