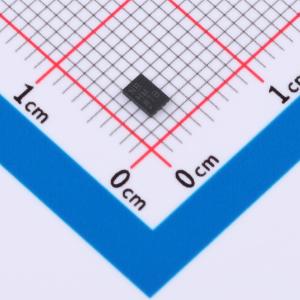

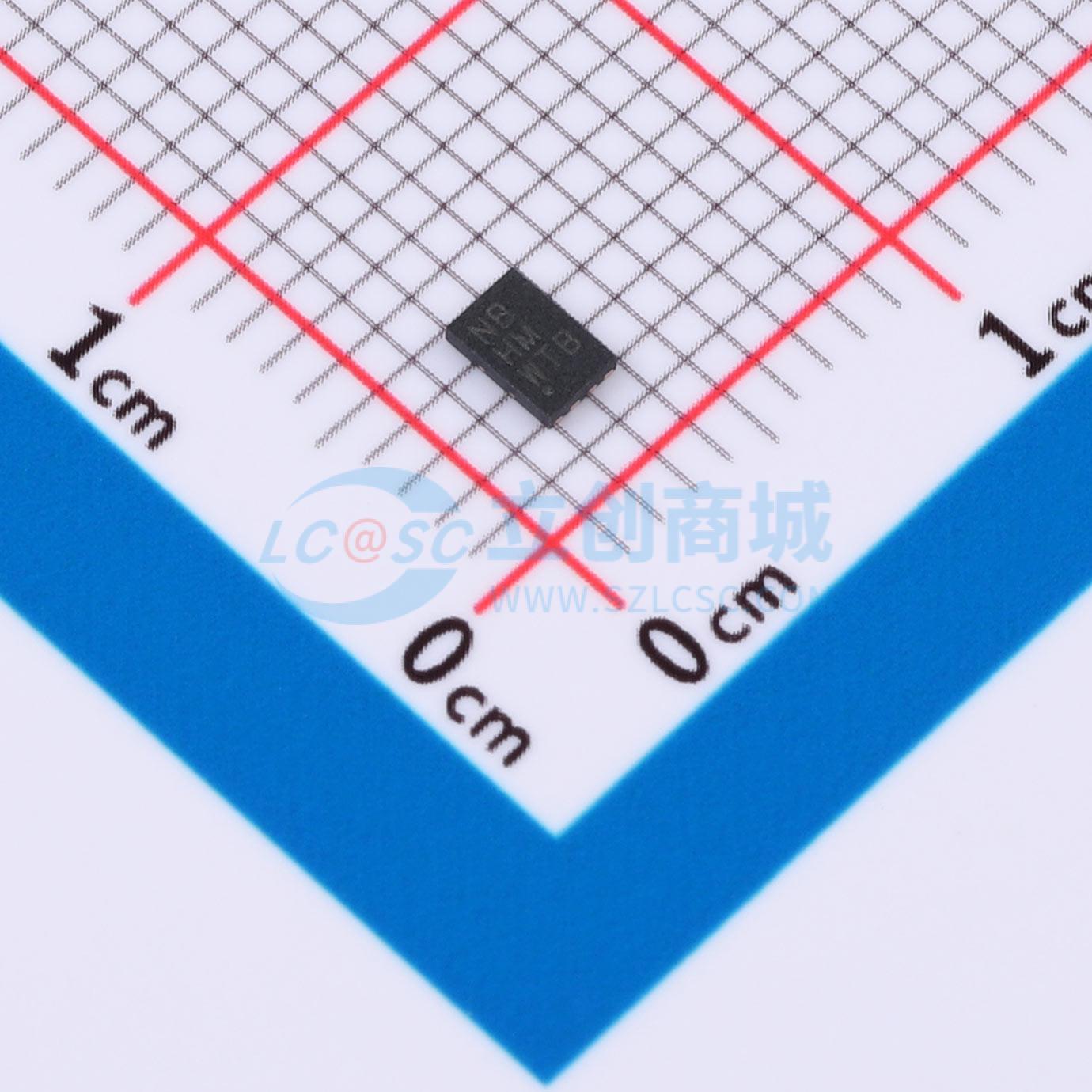

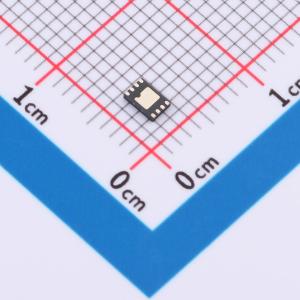

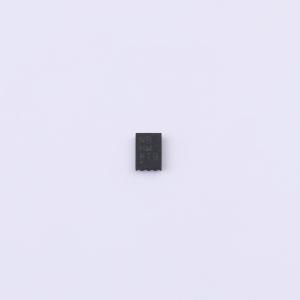

AT24CS32-MAHM-E
32Kbit I2C兼容串行EEPROM带唯一128bit 序列号
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AT24CS32是一款32Kbit (4,096 x 8)的I2C兼容串行EEPROM,带有唯一工厂编程的128位序列号。支持1.7V至5.5V低电压操作,工业温度范围为-40°C至+85°C。具有32字节页写模式、超低功耗、1,000,000次写周期寿命和100年数据保留时间。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- AT24CS32-MAHM-E
- 商品编号
- C2064259
- 商品封装
- UDFN-8-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 32Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能;噪声抑制功能;内置上电复位(POR) | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 3mA | |
| 待机电流 | 6uA | |
| 读取访问时间(tA) | 450ns;900ns |
商品概述
AT24CS32 提供 32,768 位串行电可擦除可编程只读存储器(EEPROM)。具有级联特性,允许多达八个器件共享一条公共两线总线。该器件针对需要低功耗和低电压操作的工业和商业应用优化,工作电压 1.7V 至 5.5V。提供 8 引脚 SOIC、8 引脚 TSSOP、8 焊盘 UDFN 和 5 引脚 SOT23 封装。具有出厂编程的 128 位序列号,同时保持 32-Kbit 串行 EEPROM 的传统功能。128 位序列号在生产过程中编程并永久锁定,防止未来写入,且不占用 32-Kbit 串行 EEPROM 的用户读/写区域。该序列号在 CS 系列串行 EEPROM 中不重复,无论存储器阵列大小或接口协议类型如何。当应用对存储器大小或接口协议的需求在未来几代中演变时,任何先前部署的来自任何 CS 系列串行 EEPROM 器件的序列号仍然有效。内部组织为 128 页,每页 32 字节。AT24CS32 作为从设备运行,使用 I2C 兼容两线数字串行接口与主机控制器通信。
商品特性
- I2C兼容(两线)串行接口:100 kHz 标准模式,1.7V 至 5.5V;400 kHz 快速模式,1.7V 至 5.5V;1 MHz 快速模式增强版(FM+),2.5V 至 5.5V
- 低电压工作:VCC = 1.7V 至 5.5V
- 内部组织为 4,096 × 8(32K)
- 128 位出厂编程序列号;永久只读值;在 CS 系列串行 EEPROM 中不重复
- 工业温度范围:-40℃ 至 +85℃
- 施密特触发器、滤波输入以抑制噪声
- 双向数据传输协议
- 写保护引脚用于全阵列硬件数据保护
- 低有功电流(不超过 3 mA)和待机电流(不超过 6 μA)
- 32 字节页写模式,允许部分页写
- 随机读和顺序读模式
- 自定时写周期,不超过 5 ms
- 耐久性:1,000,000 次写周期;数据保持:100 年
应用领域
- 适用于需要低功耗和低电压操作的工业和商业应用
- 适用于使用两线串行 EEPROM 的系统配置
- 适用于需要器件级联共享公共两线总线的系统
- 适用于需要出厂编程序列号进行产品标识或序列化的应用
- 适用于需要硬件写保护数据保护的应用
- 适用于需要随机读、顺序读和页写的存储应用
