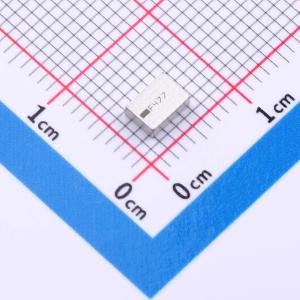

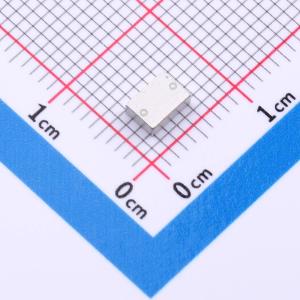

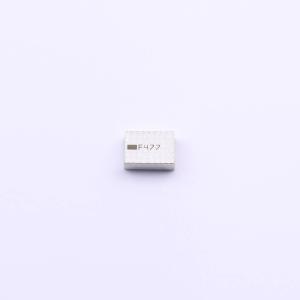

BFHK-7851+
50Ω 6.7 - 8.6GHz 陶瓷带通滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该带通滤波器通过采用专有的低温共烧陶瓷 (LTCC) 材料系统和分布式滤波器拓扑结构，实现了小型化尺寸和高性能重复性。在 6.7-8.6 GHz 的通带损耗低至 3.2 dB，在高达 18.5 GHz 的典型阻带抑制为 80 dB。该型号可处理高达 1W 的射频输入功率，并提供 -55 至 +125°C 的宽工作温度范围。利用专有的 LTCC 材料系统和分布式滤波器拓扑结构，该滤波器能够在批量生产中实现可重复的性能。
- 品牌名称
- Mini-Circuits
- 商品型号
- BFHK-7851+
- 商品编号
- C20231643
- 商品封装
- SMD,4.5x3.2mm
- 包装方式
- 编带
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 带通 | |
| 中心频率 | 7.6GHz | |
| 截止频率 | - | |
| 绝对带宽 | 6.7GHz~8.6GHz | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | - | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 3.2dB | |
| 工作温度 | -55℃~+125℃ |
商品概述
BHK - 7851+ LTCC带通滤波器通过采用专有的LTCC材料系统和分布式滤波器拓扑结构，实现了小型化尺寸和高性能重复性。在6.7 - 8.6 GHz频段，通带损耗低至3.2 dB，在高达18.5 GHz频段典型阻带抑制达80 dB。该型号可处理高达1W的射频输入功率，工作温度范围为 - 55到 +125℃。利用专有的LTCC材料系统和分布式滤波器拓扑结构，此滤波器能够在批次间实现可重复的性能。
商品特性
- 超高阻带抑制结构
- 典型80 dB
- 可表面贴装，符合拾放标准封装样式
- 标准小型1812（4.5mm x 3.2mm）封装样式
- 高品质分布式滤波器拓扑
- 宽阻带
- 屏蔽结构，防止滤波器失谐
- 采用LGA（焊盘网格阵列）减少占用面积
- 适合大批量生产
- 受美国专利11,638,370和11,744,057保护
应用领域
- 测试与测量
