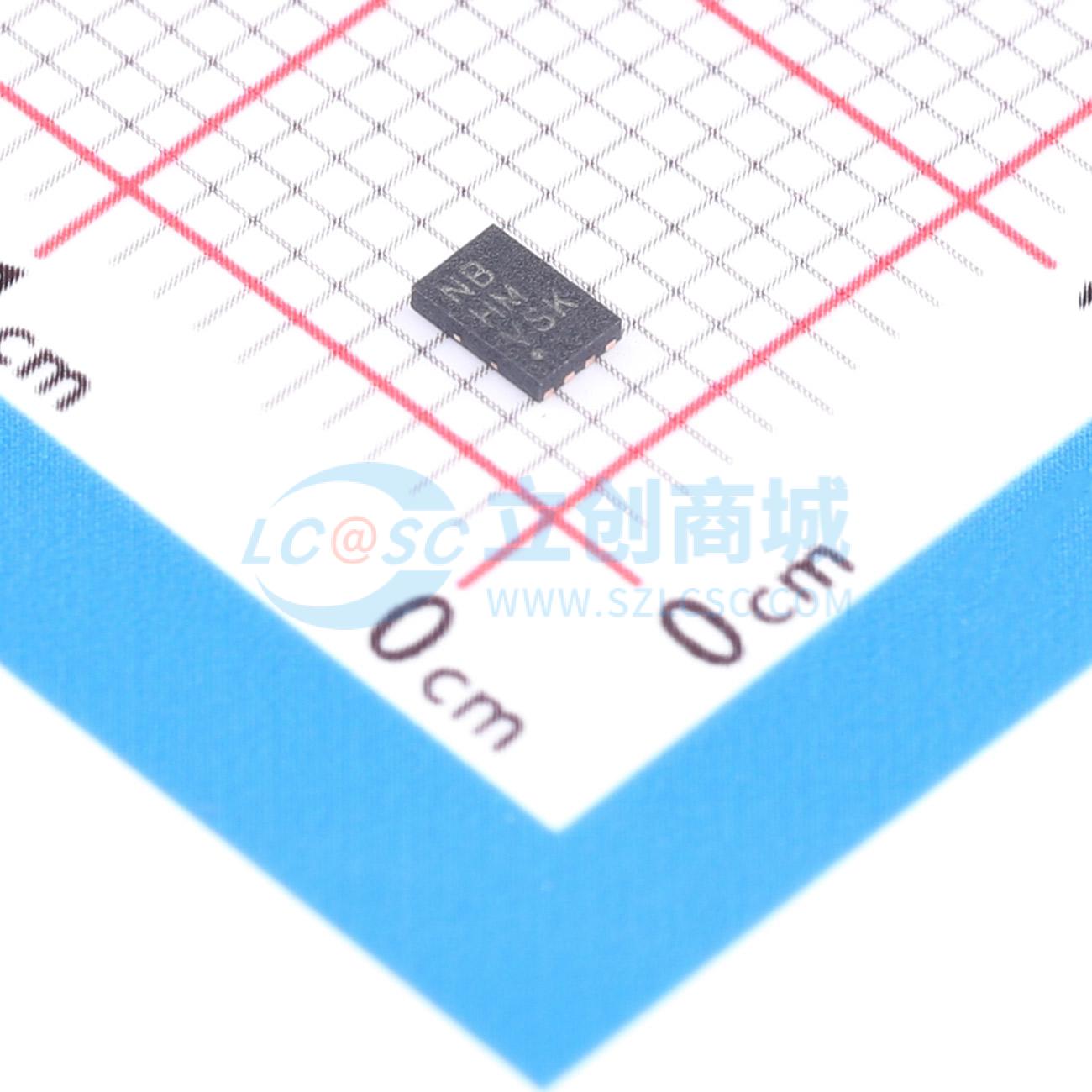

AT24CS32-MAHM-T实物图
  • AT24CS32-MAHM-T商品缩略图
  • AT24CS32-MAHM-T商品缩略图
  • AT24CS32-MAHM-T商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AT24CS32-MAHM-T

32Kbit I2C兼容串行EEPROM带唯一128bit 序列号

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
AT24CS32是一款32Kbit (4,096 x 8)的I2C兼容串行EEPROM,带有唯一工厂编程的128位序列号。支持1.7V至5.5V低电压操作,工业温度范围为-40°C至+85°C。具有32字节页写模式、超低功耗、1,000,000次写周期寿命和100年数据保留时间。
商品型号
AT24CS32-MAHM-T
商品编号
C2061575
商品封装
UDFN-8-EP(2x3)​
包装方式
编带
商品毛重
0.1452克(g)

商品参数

属性参数值
商品目录EEPROM
接口类型I2C
存储容量32Kbit
时钟频率(fc)1MHz
写周期时间(Tw)5ms
数据保留 - TDR(年)100年
写周期寿命100万次
属性参数值
功能特性硬件写保护功能;噪声抑制功能;内置上电复位(POR)
工作电压1.7V~5.5V
工作温度-40℃~+85℃
工作电流3mA
待机电流6uA
读取访问时间(tA)900ns

商品概述

AT24CS32 提供 32,768 位串行电可擦除可编程只读存储器(EEPROM)。具有级联特性,允许多达八个器件共享一条公共两线总线。该器件针对需要低功耗和低电压操作的工业和商业应用优化,工作电压 1.7V 至 5.5V。提供 8 引脚 SOIC、8 引脚 TSSOP、8 焊盘 UDFN 和 5 引脚 SOT23 封装。具有出厂编程的 128 位序列号,同时保持 32-Kbit 串行 EEPROM 的传统功能。128 位序列号在生产过程中编程并永久锁定,防止未来写入,且不占用 32-Kbit 串行 EEPROM 的用户读/写区域。该序列号在 CS 系列串行 EEPROM 中不重复,无论存储器阵列大小或接口协议类型如何。当应用对存储器大小或接口协议的需求在未来几代中演变时,任何先前部署的来自任何 CS 系列串行 EEPROM 器件的序列号仍然有效。内部组织为 128 页,每页 32 字节。AT24CS32 作为从设备运行,使用 I2C 兼容两线数字串行接口与主机控制器通信。

商品特性

  • I2C兼容(两线)串行接口:100 kHz 标准模式,1.7V 至 5.5V;400 kHz 快速模式,1.7V 至 5.5V;1 MHz 快速模式增强版(FM+),2.5V 至 5.5V
  • 低电压工作:VCC = 1.7V 至 5.5V
  • 内部组织为 4,096 × 8(32K)
  • 128 位出厂编程序列号;永久只读值;在 CS 系列串行 EEPROM 中不重复
  • 工业温度范围:-40℃ 至 +85℃
  • 施密特触发器、滤波输入以抑制噪声
  • 双向数据传输协议
  • 写保护引脚用于全阵列硬件数据保护
  • 低有功电流(不超过 3 mA)和待机电流(不超过 6 μA)
  • 32 字节页写模式,允许部分页写
  • 随机读和顺序读模式
  • 自定时写周期,不超过 5 ms
  • 耐久性:1,000,000 次写周期;数据保持:100 年

应用领域

  • 适用于需要低功耗和低电压操作的工业和商业应用
  • 适用于使用两线串行 EEPROM 的系统配置
  • 适用于需要器件级联共享公共两线总线的系统
  • 适用于需要出厂编程序列号进行产品标识或序列化的应用
  • 适用于需要硬件写保护数据保护的应用
  • 适用于需要随机读、顺序读和页写的存储应用
