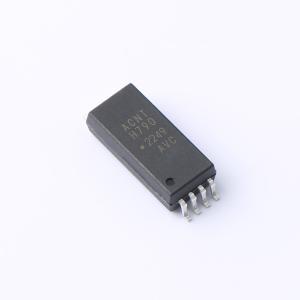

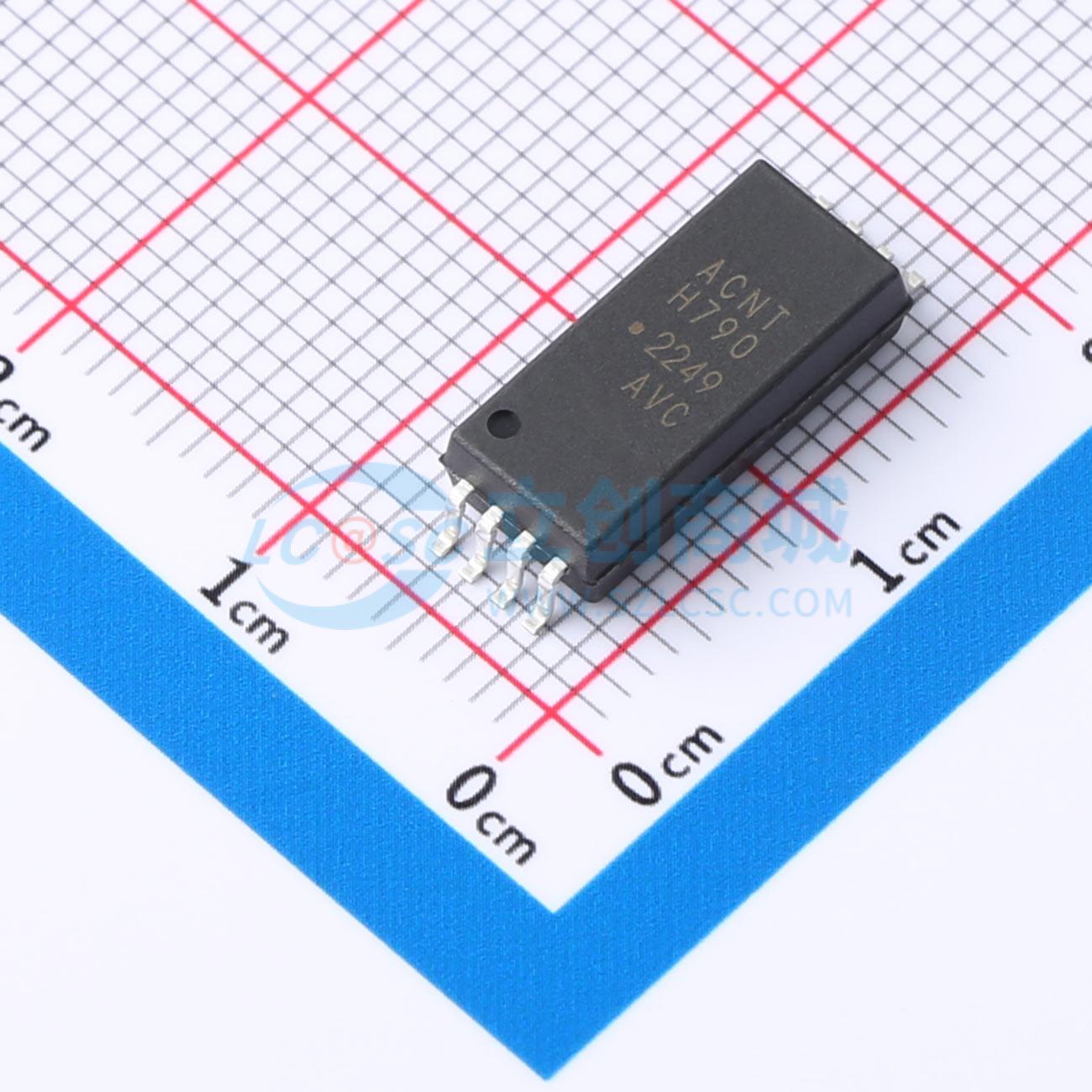

ACNT-H790-500E
采用15毫米拉伸型SO-8封装的光隔离放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACNT - H79B/H79A/H790隔离放大器专为电子功率转换器中的电流和电压感应而设计，应用领域包括电机驱动器和可再生能源系统。在典型的电机驱动器应用中，电流流经外部电阻，隔离放大器会感应由此产生的模拟电压降。在光隔离屏障的另一侧会产生与电流成正比的差分输出电压。对于一般应用，建议使用ACNT - H79A（增益公差±1%）和ACNT - H790（增益公差±3%）。对于高精度应用，可以使用ACNT - H79B（增益公差±0.5%）。ACNT - H79B/H79A/H790具有较大的爬电距离和电气间隙，共模瞬态抗扰度高达15 kV/μs。这些特性使ACNT - H79B/H79A/H790能够在高噪声的电机控制环境中精确监测电机电流所需的精度和稳定性，从而在各种类型的电机控制应用中实现更平稳的控制（更少的“转矩脉动”）。ACNT - H79B/H79A/H790采用单5V电源供电，具有出色的线性度和60dB信噪比的动态性能。凭借200 kHz的带宽和1.6 μs的快速响应时间，ACNT - H79B/H79A/H790能够捕捉短路和过载情况下的瞬态信号。结合卓越的光耦合技术，ACNT - H79B/H79A/H790采用sigma - delta（Σ - Δ）模数调制、斩波稳定放大器和全差分电路拓扑，提供无与伦比的隔离模式噪声抑制能力、低失调、高增益精度和稳定性。该产品采用紧凑的、可自动插入的15 mm拉伸型SO - 8封装，符合全球监管安全标准。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACNT-H790-500E
- 商品编号
- C2060801
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 1.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 差分输入电压 | ±200mV | |
| 带宽(-3db) | 200kHz | |
| 增益 | 8.2 | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 200uV |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 100nA | |
| 输出类型 | 差分 | |
| 隔离电压(Vrms) | 7500 | |
| CMTI(kV/us) | 15kV/us | |
| 工作温度 | -40℃~+105℃ |
商品概述
ACNT - H79B/H79A/H790隔离放大器专为电子功率转换器中的电流和电压感应而设计，应用领域包括电机驱动器和可再生能源系统。在典型的电机驱动器应用中，电流流经外部电阻，隔离放大器会感应由此产生的模拟电压降。在光隔离屏障的另一侧会产生与电流成正比的差分输出电压。 对于一般应用，建议使用ACNT - H79A（增益公差±1%）和ACNT - H790（增益公差±3%）。对于高精度应用，可以使用ACNT - H79B（增益公差±0.5%）。ACNT - H79B/H79A/H790具有较大的爬电距离和电气间隙，共模瞬态抗扰度高达15 kV/μs。这些特性使ACNT - H79B/H79A/H790能够在高噪声的电机控制环境中精确监测电机电流所需的精度和稳定性，从而在各种类型的电机控制应用中实现更平稳的控制（更少的“转矩脉动”）。ACNT - H79B/H79A/H790采用单5V电源供电，具有出色的线性度和60dB信噪比的动态性能。凭借200 kHz的带宽和1.6 μs的快速响应时间，ACNT - H79B/H79A/H790能够捕捉短路和过载情况下的瞬态信号。 结合卓越的光耦合技术，ACNT - H79B/H79A/H790采用sigma - delta（Σ - Δ）模数调制、斩波稳定放大器和全差分电路拓扑，提供无与伦比的隔离模式噪声抑制能力、低失调、高增益精度和稳定性。该产品采用紧凑的、可自动插入的15 mm拉伸型SO - 8封装，符合全球监管安全标准。
商品特性
- ±0.5%增益精度（ACNT - H79B）
- -50 ppm/℃低增益漂移
- 0.6 mV输入失调电压
- 0.05%出色的线性度
- 60 dB信噪比
- 200 kHz宽带宽（典型值）
- -40℃至+105℃工作温度范围
- 先进的sigma - delta（Σ - Δ）模数调制技术
- 15 mm拉伸型SO - 8封装
- 0.5 mm绝缘穿透距离（DTI）
- 15 kV/μs共模瞬态抗扰度
- 安全和法规认证：– IEC/EN/DIN EN 60747 - 5 - 5：2262Vpeak工作绝缘电压；UL 1577：7500Vrms/1min双重保护等级；CSA：组件验收通知#5
应用领域
- 交流/伺服电机驱动器中的电流/电压感应
- 中压驱动器
- 太阳能逆变器、风力涡轮机逆变器；工业过程控制
- 通用模拟信号隔离
- 霍尔效应电流传感器替代方案
