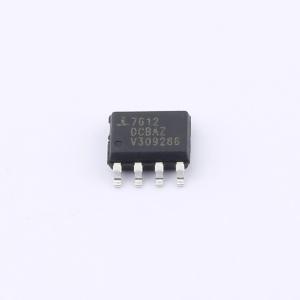

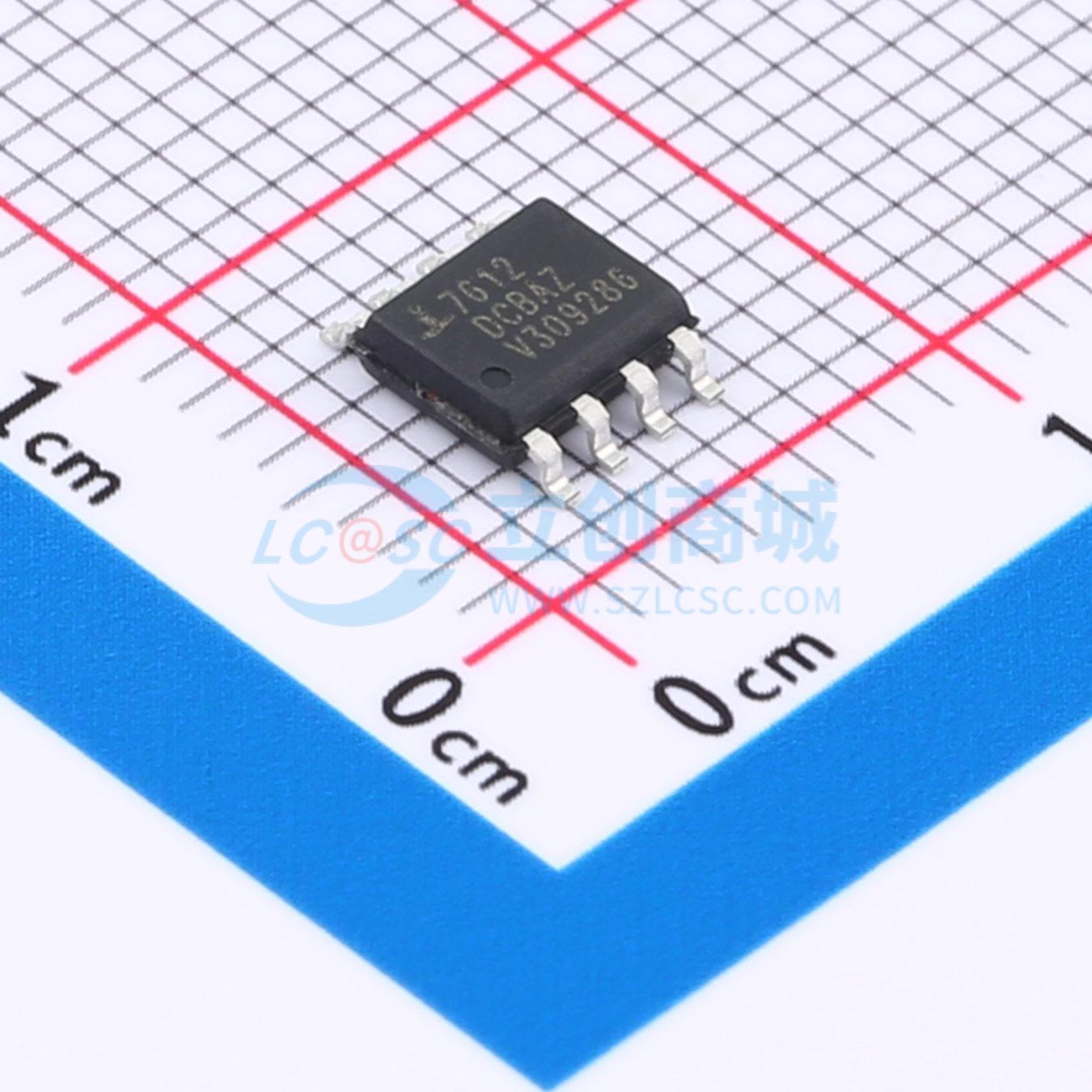

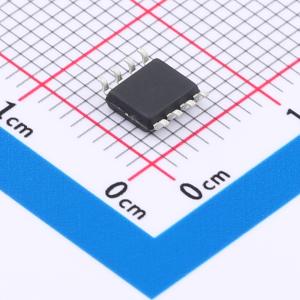

温馨提醒：图片仅供参考，商品以实物为准
ICL7612DCBAZ-T
低功耗CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该系列是CMOS运算放大器，可在低电源电压和可选静态电流下提供高性能运行，适用于需要超低输入电流和低功耗的设计。基本放大器可在±1V至±8V的电源电压下工作，也可由单节锂电池供电。独特的静态电流编程引脚允许在无需外部组件的情况下将待机电流设置为1mA、100μA或10μA，功耗低至20μW。输出摆幅接近电源电压几毫伏。输入电流极低（1pA），输入噪声电流为0.01pA/Hz，输入阻抗为10¹²Ω，可优化高源阻抗应用的性能。输入有内部保护，输出对短路到地或任一电源有完全保护。交流性能出色，压摆率为1.6V/μs，在I = 1mA时单位增益带宽为1MHz。由于功耗低，结温上升和漂移非常低。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ICL7612DCBAZ-T
- 商品编号
- C2060014
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输入 | |
| 增益带宽积(GBP) | 1.4MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 15uV/℃ | |
| 压摆率(SR) | 1.6V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.5pA | |
| 噪声密度(eN) | 100nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 96dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 9uA | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 双电源(Vee~Vcc) | -8V~-1V；1V~8V |
应用领域
- 便携式仪器
- 电话耳机
- 助听器/麦克风放大器
- 表仪放大器
- 医疗仪器
- 高阻抗缓冲器
