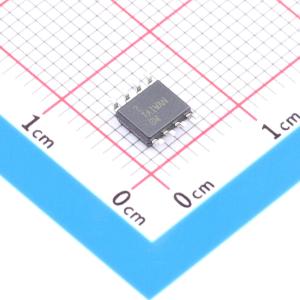

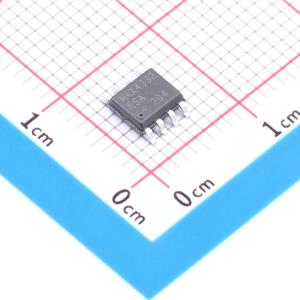

温馨提醒：图片仅供参考，商品以实物为准
MAX4332ESA+T
单/双/四路、低功耗、单电源、满摆幅输入/输出运算放大器，带有关断
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 结合了 3MHz 宽带宽、低功耗运行和出色的直流精度，具有轨到轨输入和输出。每个放大器仅需 245μA 电流，可在 +2.3V 至 +6.5V 单电源或 ±1.15V 至 ±3.25V 双电源下工作。输入共模电压范围超出 VEE 和 Vcc 250mV，输出摆幅为轨到轨。具有关断模式，关断时输出呈高阻抗，每个放大器的电源电流降至 9μA。低功耗运行结合轨到轨输入共模范围和输出摆幅，适用于便携式/电池供电设备和其他低电压、单电源应用。尽管最低工作电压规定为 2.3V，但这些器件通常可低至 2.0V 工作。低失调电压和高速使其成为精密、低电压增量采集系统中信号调理级的理想选择。
- 商品型号
- MAX4332ESA+T
- 商品编号
- C2059839
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.213克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 6.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 25nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 12nA | |
| 噪声密度(eN) | 28nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 93dB | |
| 静态电流(Iq) | 275uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.3V~6.5V | |
| 双电源(Vee~Vcc) | -3.25V~-1.15V；1.15V~3.25V |
商品特性
- 3MHz增益带宽积
- 每放大器245μA静态电流
- 采用节省空间的SOT23 - 5封装（MAX4330）
- +2.3V至+6.5V单电源供电
- 轨到轨输入共模电压范围
- 轨到轨输出电压摆幅
- 250μV失调电压
- 低功耗，9μA（每放大器）关断模式（MAX4331/MAX4333）
- 过驱动输入无相位反转
- 能够驱动2kΩ负载
- 单位增益稳定
应用领域
- 便携式/电池供电设备
- 数据采集系统
- 信号调理
- 低功耗、低电压应用
