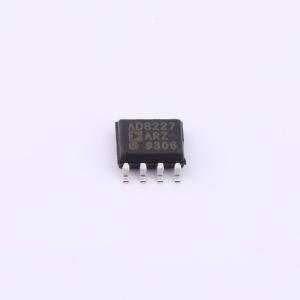

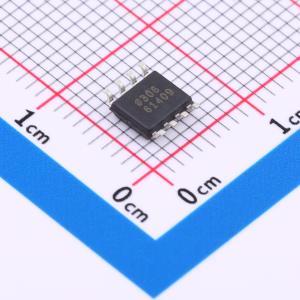

AD8227ARZ-R7

宽供电范围，轨到轨输出仪表放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 宽电源电压范围、轨到轨输出仪表放大器
品牌名称: ADI(亚德诺)
商品型号: AD8227ARZ-R7
商品编号: C2059223
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.124克(g)

商品参数

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	100dB
	输入偏置电流(Ib)	20nA
	输入失调电压(Vos)	200uV
	增益带宽积(GBP)	-
	压摆率(SR)	0.8V/us
	输出电流	13mA
	轨到轨	轨到轨输出
	输出类型	-
	静态电流(Iq)	350uA

	属性	参数值
	输入失调电压温漂(Vos TC)	2uV/℃
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	24nV/√Hz@1kHz
	输入失调电流(Ios)	1.5nA
	输入失调电流温漂(Ios TC)	5pA/℃
	单电源	2.2V~36V
	双电源(Vee ~ Vcc)	1.5V~18V；-18V~-1.5V
	电源纹波抑制比(PSRR)	100dB
	稳定时间	14us

商品概述

AD8227是一款低成本、宽电源范围的仪表放大器，仅需一个外部电阻即可设置5到1000之间的任意增益。它设计用于处理多种信号电压。宽输入范围和轨到轨输出使得信号能够充分利用电源轨。由于输入范围也可以低于负电源，因此无需双电源即可放大接近地的小信号。AD8227的工作电源范围为±1.5V至±18V（或单电源2.2V至36V）。

坚固的AD8227输入端设计用于连接实际世界的传感器。除了其宽工作范围外，AD8227还能处理超出电源轨的电压。例如，在±5V电源下，该器件保证能在输入端承受±35V而不受损坏。最小和最大输入偏置电流被指定以方便检测开路电线。

AD8227非常适合多通道、空间受限的应用。采用MSOP封装和125°C温度等级，AD8227在紧密封装、无气流的设计中表现出色。它提供8引脚MSOP和SOIC封装，并完全指定了-40°C至+125°C的操作范围。

应用领域

工业过程控制
桥式放大器
医疗仪器
便携式数据采集
多通道系统
