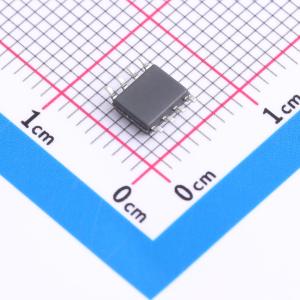

温馨提醒：图片仅供参考，商品以实物为准
LMH6628MAX/NOPB
双通道宽带低噪声电压反馈运放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMH6628 双路宽带、低噪声、电压反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6628MAX/NOPB
- 商品编号
- C2059014
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 200MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 550V/us | |
| 输入偏置电流(Ib) | 700nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 300nA | |
| 噪声密度(eN) | 2nV/√Hz | |
| 共模抑制比(CMRR) | 62dB | |
| 输入失调电流温漂(Ios TC) | 5nA/℃ | |
| 静态电流(Iq) | 6mA | |
| 输出电流 | 85mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 5V~12V | |
| 双电源(Vee~Vcc) | -6V~-2.5V；2.5V~6V |
商品概述
德州仪器LMH6628是一款高速双运放，采用传统的电压反馈拓扑，具有单位增益稳定性及压摆率增强电路。LMH6628低噪声和极低的谐波失真相结合，形成一个宽动态范围运放，可从单电源（5V至12V）或双电源（±5V）供电。
LMH6628的两个紧密匹配的通道均提供300MHz的单位增益带宽和低输入电压噪声密度（2nV/√Hz）。低2/3次谐波失真（在10MHz时为-65/-74dBc）使LMH6628成为匹配I/Q通道的理想宽动态范围放大器。
凭借其快速准确的建立时间（0.1%为12ns），LMH6628也是宽动态范围、抗混叠滤波器的绝佳选择，用于缓冲高分辨率模数转换器的输入。将LMH6628的两个紧密匹配的放大器集成到单个8引脚SOIC封装中，可降低许多复合放大器应用的成本和电路板空间，例如有源滤波器、差分线路驱动器/接收器、快速峰值检测器和仪表放大器。
LMH6628采用TI的VIP10 互补双极工艺制造。
