TLE2142QDRQ1

TLE2142器件是一种高性能、内部补偿运算放大器，采用德州仪器互补双极Excalibur 工艺制造。它是标准行业产品的引脚兼容升级。

该设计采用输入级，可同时实现10.5 nV/√Hz的低音频带噪声，具有10-Hz 1/f拐角和对称的40-V/μs压摆率，典型负载高达800 pF。由此产生的低失真和高功率带宽在高保真音频应用中非常重要。340 ns的快速建立时间，对应于10-V阶跃的0.1%，以及2-kΩ/100-pF负载，适用于快速执行器/定位驱动器。在相似的测试条件下，建立时间至0.01%为400 ns。

该器件在高达10 nF的电容负载下是稳定的，尽管6 MHz带宽在此高负载水平下降低至1.8 MHz。因此，TLE2142适用于低纹波的采样保持电路和长电缆的直接缓冲，包括4-mA至20-mA电流环路。

特殊设计还提高了对固有集成电路元件失配的不敏感性，这体现在500-μV的最大偏移电压和1.7-μV/°C的典型漂移上。最小共模抑制比和电源抑制比分别为85 dB和90 dB。

器件性能在±2 V至±22 V的范围内相对独立于电源电压。输入可以在VCC- - 0.3 V到VCC+ - 1.81 V之间工作，而不会引起相位反转，尽管过大的输入电流可能会从每个输入流出，超出较低的共模输入范围。全NPN输出级在轻电流负载条件下提供接近轨到轨的输出摆幅，为VCC- + 0.1 V到VCC+ - 1 V。由于输出电流受到内部限制，该器件可以承受对任一电源的短路，但必须小心确保不超过最大封装功耗。

TLE2142也可以用作比较器。可以维持VCC±的差分输入，而不会损坏器件。使用TTL电源电平的开环传播延迟通常为200 ns。这很好地表明了当器件超出推荐输出摆幅的限制时，输出级饱和恢复的情况。

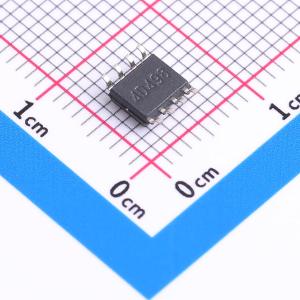

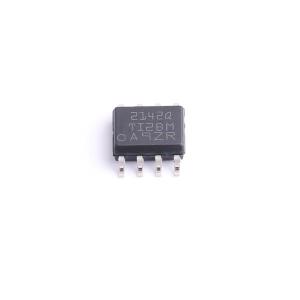

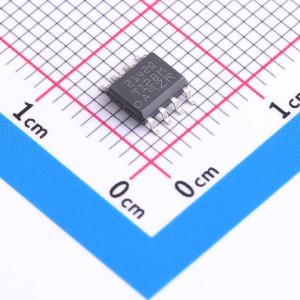

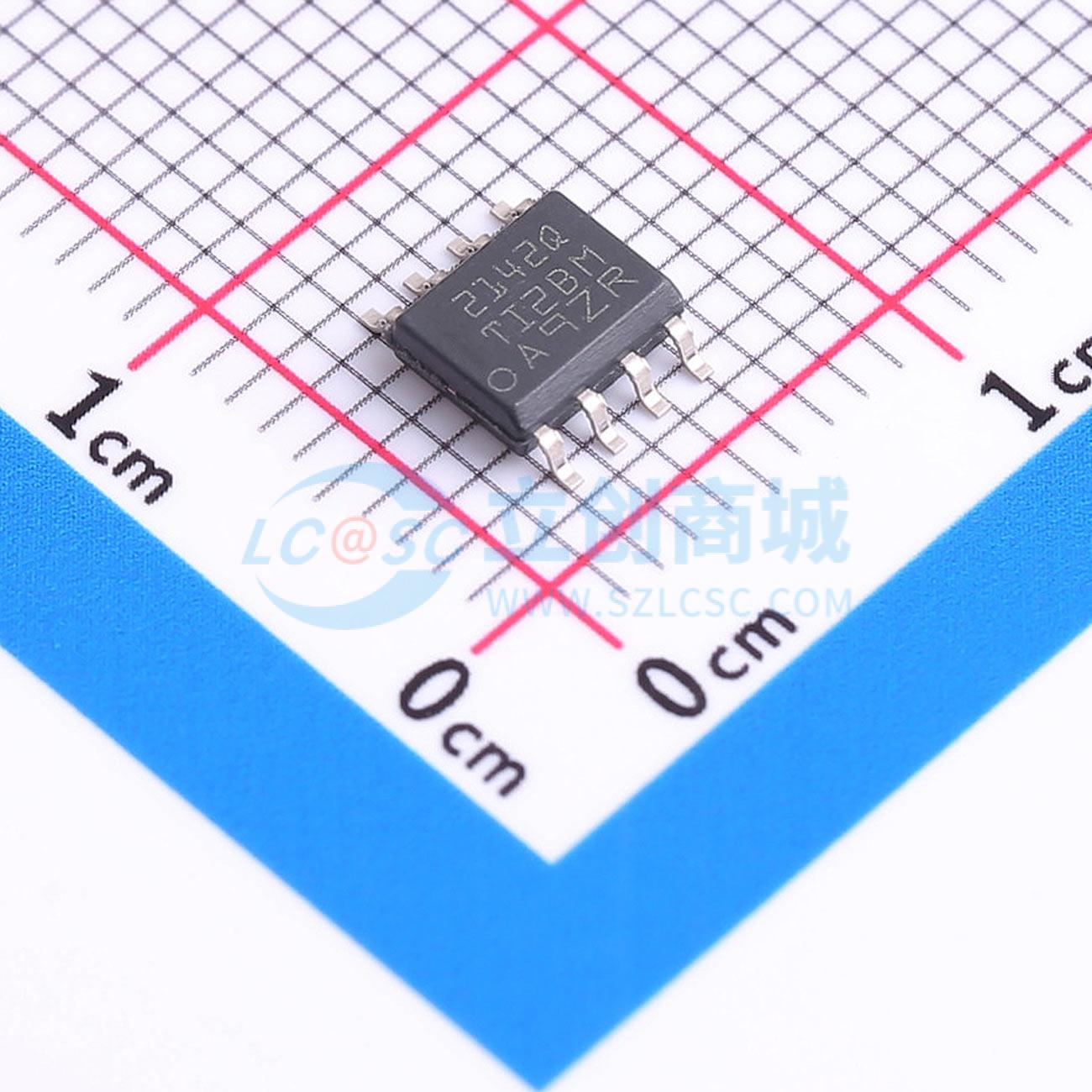

TLE2142器件采用行业标准的8引脚小外形(D)封装。该器件的运行温度范围为-40°C至125°C。
