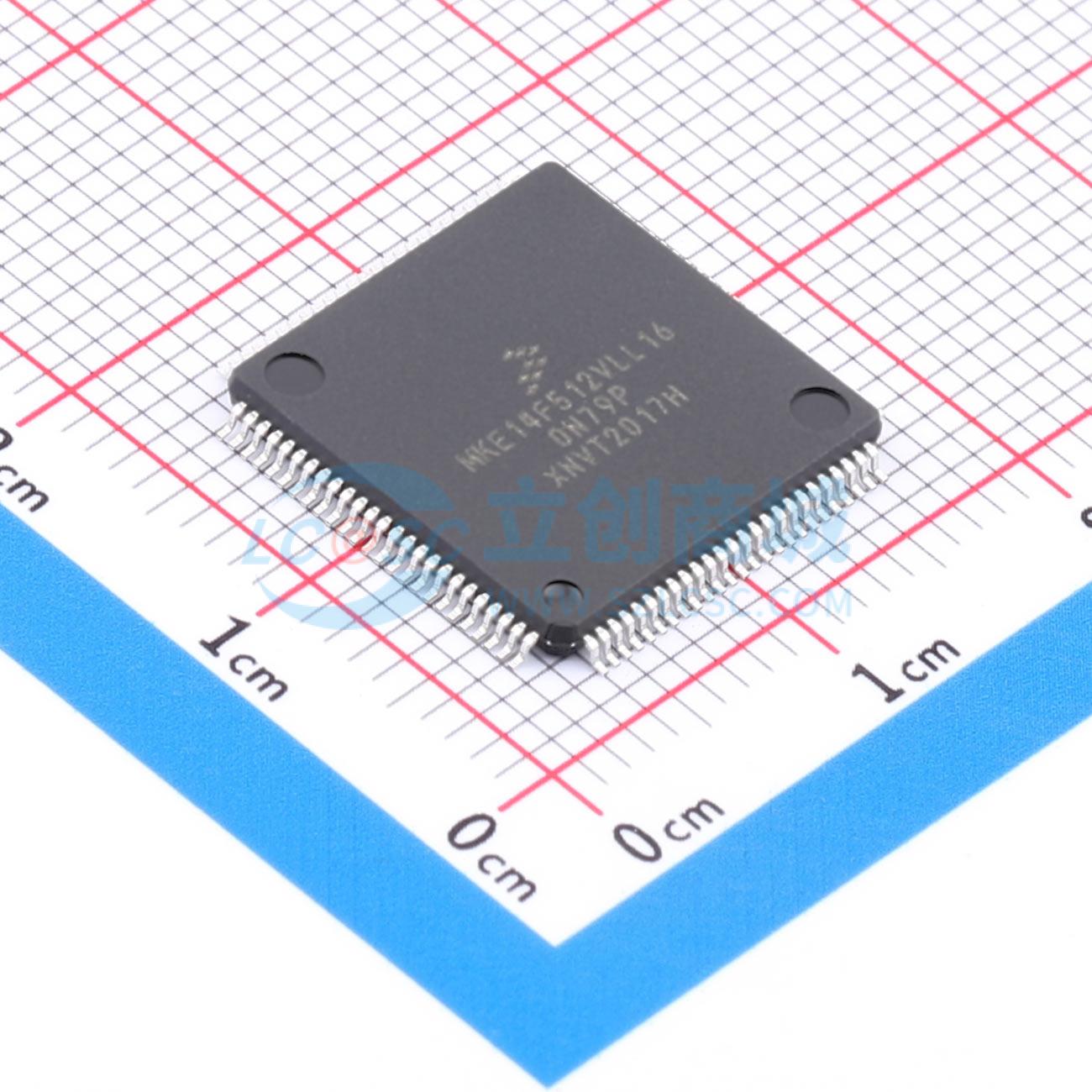

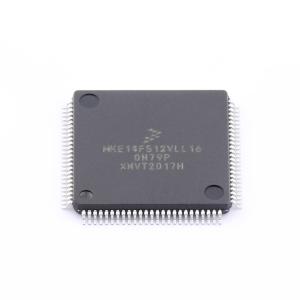

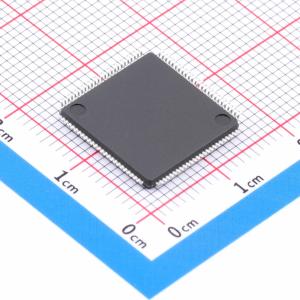

MKE14F512VLL16R

KE1xF系列是基于ARM® Cortex®-M4处理器的微控制器，拥有更强的性能与更高的存储器密度，提供多种型号与封装可选，最高运行频率可达168MHz，工作电压范围为2.7V~5.5V，工作环境温度范围为-40℃~105℃。

• 内核配置：ARM® Cortex®-M4内核，最高支持168MHz频率，每MHz可达1.25 Dhrystone MIPS，基于ARMv7架构，支持Thumb®-2指令集，集成单精度浮点单元FPU与数字信号处理器DSP，配置可嵌套向量中断控制器NVIC
• 型号与封装：包含MKE1xF512VLL16、MKE1xF512VLH16、MKE1xF256VLL16、MKE1xF256VLH16四种型号；100引脚LQFP封装尺寸为14×14×1.4 mm，引脚间距0.5 mm；64引脚LQFP封装尺寸为10×10×1.4 mm，引脚间距0.5 mm
• 存储配置：带纠错码ECC的程序闪存最高可达512KB，带ECC的SRAM最高可达64KB，64KB带ECC的FlexNVM可用于数据闪存与EEPROM仿真，4KB FlexRAM用于EEPROM仿真，8KB I/D缓存可降低存储器访问延迟对性能的影响，16通道DMA控制器可通过DMAMUX扩展至64通道，内置带启动引导程序的启动ROM
• 接口与中断：支持最多92个中断请求源，最多89个带中断功能的GPIO引脚，8个高驱动引脚，内置数字滤波器
• 安全可靠性：闪存与SRAM自带纠错码ECC，内置系统存储器保护单元、闪存访问控制、循环冗余校验生成模块，自带128位识别ID号，内置带独立时钟源的内部看门狗、外部看门狗监视器模块，支持ADC自校准，具备片上时钟丢失监测功能
• 模拟外设：3个12位模数转换器ADC，每个模块最多支持16路模拟输入，最高采样速率可达1M sps；3个高速模拟比较器CMP，内置8位数模转换器DAC；1个12位数模转换器DAC
• 定时控制：4个柔性定时器FTM可生成PWM，最多提供32个标准通道；1个低功耗定时器LPTMR可在停止模式工作，支持灵活唤醒控制；3个可编程延迟块PDB带有灵活触发系统，可为模块间同步提供精确延迟与触发；1个带4个独立通道的低功耗周期中断定时器LPIT可用于通用场景；支持脉冲宽度定时器PWT、实时时钟RTC
• 时钟配置：支持3~40MHz快速外部振荡器、32kHz慢速外部振荡器；48~60MHz高精度快速内部参考时钟（精度最高1%）用于高速运行；8MHz/2MHz高精度慢速内部参考时钟（精度最高3%）用于低速运行；128kHz低功耗振荡器LPO，支持锁相环PLL，支持最高60MHz直流外部方波输入时钟，内置系统时钟发生器
• 电源管理：低功耗内核，能效出色，电源管理控制器支持多种电源模式：HSRun、Run、Wait、Stop、VLPR、VLPW、VLPS，支持未使用模块时钟门控，特定外设可在低功耗模式下保持工作，支持POR、LVD/LVR
• 通信互连：TriggerMUX用于模块互连；3个低功耗通用异步收发器支持DMA，可在停止模式工作；2个低功耗串行外设接口支持DMA，可在停止模式工作；2个低功耗集成电路间接口支持DMA，可在停止模式工作；最多2个FlexCAN模块，带有灵活消息缓冲与邮箱；FlexIO模块可用于灵活高性能串行接口仿真
• 调试功能：集成串行线JTAG调试端口，支持调试观察点与跟踪、仪器跟踪宏单元、测试端口接口单元、闪存补丁与断点
