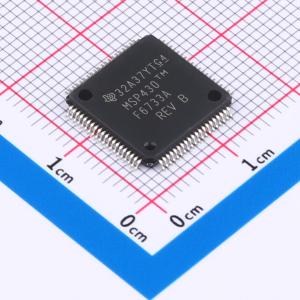

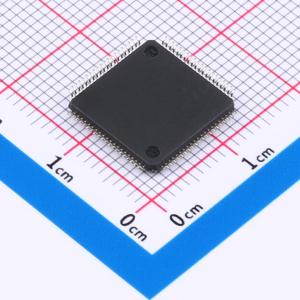

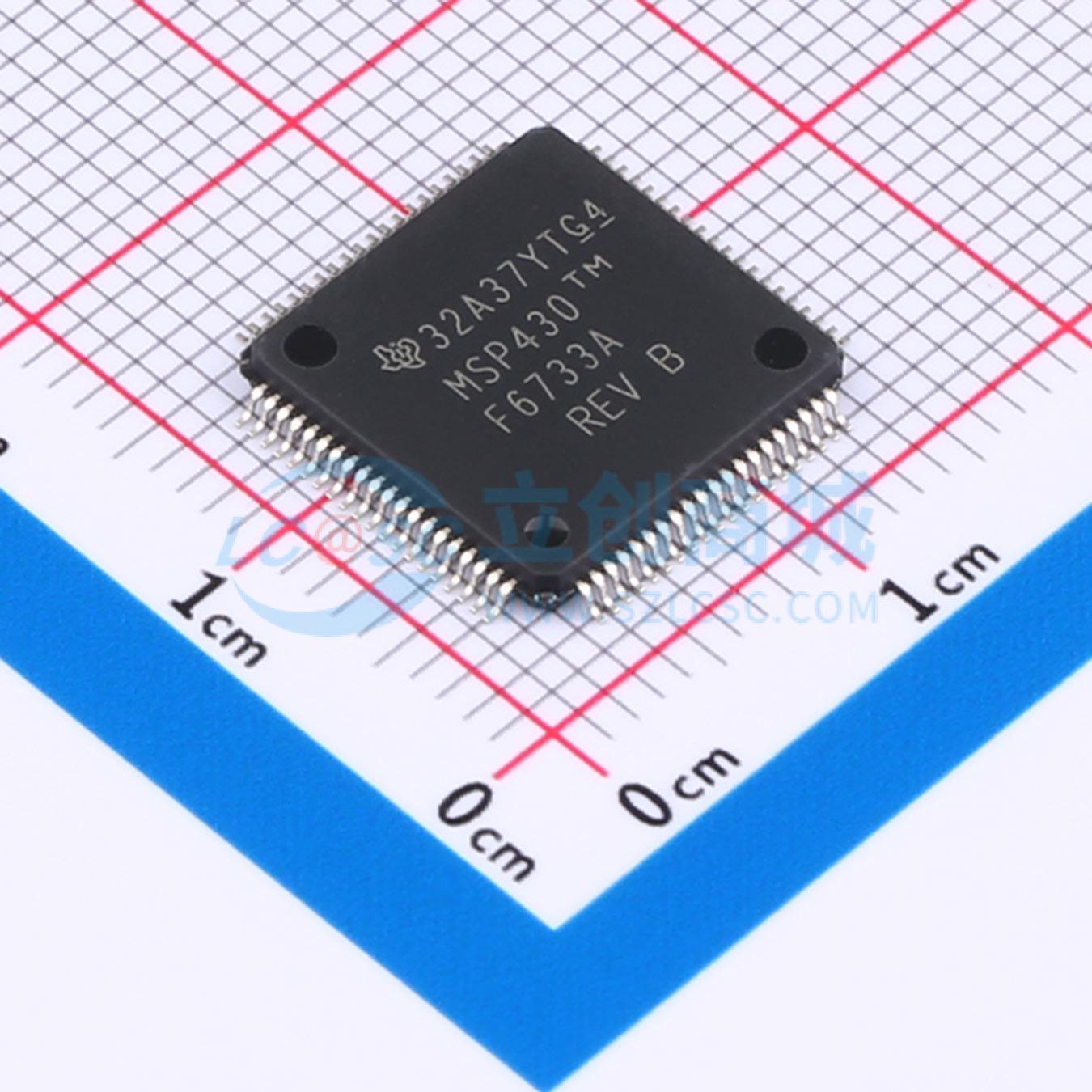

MSP430F6733AIPNR

TI MSP 系列超低功耗微控制器种类繁多，各成员器件配备不同的外设集以满足各类应用的需求。此架构与多种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优选择。该器件具有一个强大的 16 位精简指令集(RISC) CPU，使用 16 位寄存器以及常数发生器，以便获得最高编码效率。DCO 可使器件在不到 3µs（典型值）的时间内从低功耗模式唤醒至激活模式。

MSP430F673xA 和 MSP430F672xA 微控制器具有高性能 24 位Σ - Δ ADC（MSP430F673xA 中有 3 个 ADC，MSP430F672xA 中有 2 个 ADC）、1 个 10 位 ADC、4 个 eUSCI（3 个 eUSCI_A 模块和 1 个 eUSCI_B 模块）、4 个 16 位计时器、1 个硬件乘法器、1 个 DMA 模块、1 个具有报警功能的 RTC 模块、1 个具有集成对比度控制功能的 LCD 驱动器以及 1 个辅助电源系统；100 引脚器件的 I/O 引脚多达 72 个，而 80 引脚器件的 I/O 引脚多达 52 个。

• 低电源电压范围：3.6V 到低至1.8V
• 超低功耗– 激活模式(AM)：所有系统时钟激活在8MHz、3.0V 且闪存程序执行时为265µA/MHz（典型值）在8MHz、3.0V 且RAM 程序执行时为140µA/MHz（典型值）
• 待机模式(LPM3)：含晶体的实时时钟(RTC)、看门狗、电源监视器可用、完全RAM 保持、快速唤醒：2.2V 时为1.7µA，3.0V 时为2.5µA（典型值）
• 关闭模式(LPM4)：完全RAM 保持、电源监视器可用、快速唤醒：3.0V 时为1.6µA（典型值）
• 关断RTC 模式(LPM3.5)：关断模式，RTC（采用晶振）工作：3.0V 时为 1.24µA （典型值）
• 关断模式(LPM4.5)：3.0V 时为 0.78µA （典型值）
• 在 3µs （典型值）内从待机模式唤醒
• 16 位精简指令集计算机(RISC) 架构，扩展内存，高达25MHz 的系统时钟
• 灵活的电源管理系统– 内置可编程的低压降稳压器(LDO)
• 电源电压监视、监控、和临时限电
• 由多达2 个辅助电源供电的系统运行
• 单一时钟系统– 针对频率稳定的锁相环(FLL) 控制环路
• 低功耗低频内部时钟源(VLO)
• 低频修整内部基准源(REFO)
• 32kHz 晶体(XT1)一个具有3 个捕捉/比较寄存器的16 位定时器
• 3 个16 位定时器，每个定时器具有2 个捕捉/比较寄存器
• 增强型通用串行通信接口(eUSCI)– eUSCI_A0、eUSCI_A1 和eUSCI_A2
• 增强型通用异步收发器(UART) 支持自动波特率检测
• IrDA 编码和解码
• 同步串行外设接口(SPI)
• eUSCI_B0– 支持多个从器件寻址的I2C
• 同步串行外设接口(SPI)
• 具有晶振偏移校准和温度补偿功能的受密码保护的RTC
• 用于备用子系统的独立电压电源– 32kHz 低频振荡器(XT1)
• 实时时钟
• 备用存储器（ 4x16 位）
• 三个具有差分可编程增益放大器(PGA) 输入的24位Σ-Δ 模数转换器(ADC)
• 具有8 路复用模式下高达320 段对比度控制的集成LCD 驱动器
• 硬件乘法器支持32 位运算
• 10位200ksps ADC– 内部基准
• 采样和保持、自动扫描特性
• 多达6 个外部通道和2 个内部通道，包括温度传感器
• 3 通道内部直接内存访问(DMA)
• 串行板上编程，无需外部编程电压
• 采用100 引脚和80 引脚LQFP 封装

• 单相电子式电度表能量监控
• 公用事业仪表计量
