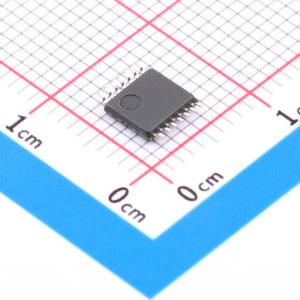

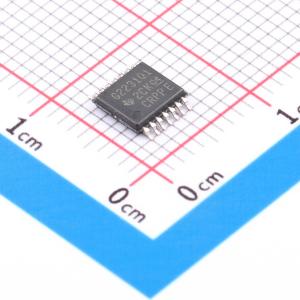

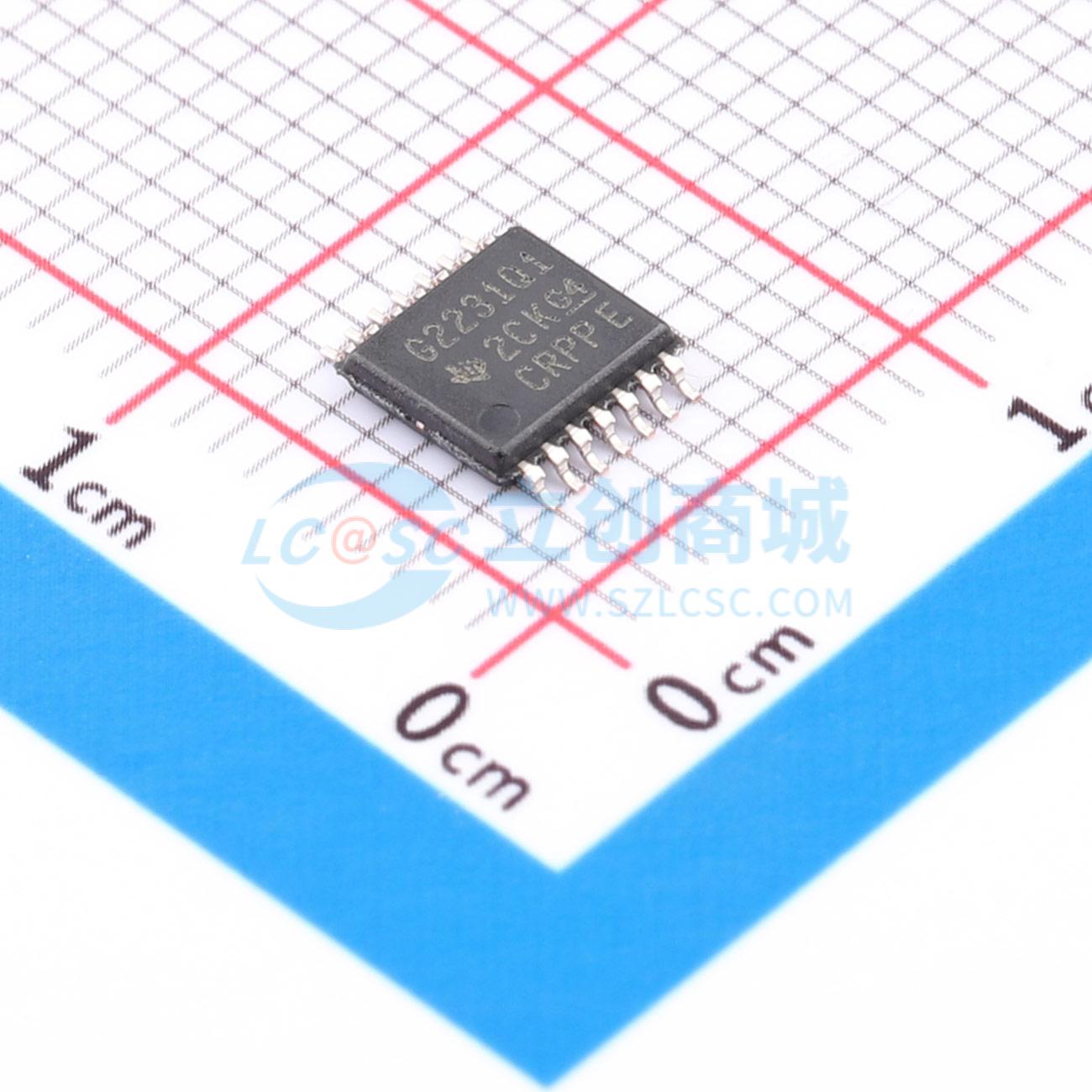

温馨提醒：图片仅供参考，商品以实物为准

MSP430G2231IPW4RQ1

具有 2KB 闪存、128B SRAM、10 位 ADC、SPI/I2C 和计时器的汽车类 16MHz MCU

描述: MSP430G2231-Q1 具有 2KB 闪存、128B SRAM、10 位 ADC、SPI/I2C 和计时器的汽车类 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430G2231IPW4RQ1
商品编号: C2055111
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

MSP430超低功耗微控制器系列由几个器件组成，针对不同应用有不同的外设集。这种架构与5种低功耗模式相组合，专为在便携式测量应用中延长电池使用寿命而优化。该器件具有一个强大的16位RISC CPU，16位寄存器和有助于获得最大编码效率的常数发生器。数字控制振荡器(DCO)可在不到1µs的时间里完成从低功耗模式至工作模式的唤醒。 MSP430G2231器件是具有内置16位定时器和10个I/O引脚的超低功率混合信号微控制器。 MSP430G2231器件有一个10位模数(A/D)转换器和使用同步协议（SPI或者I2C）的内置通信功能。典型应用包括低成本传感器系统，此类系统负责捕捉模拟信号，将之转换为数字值，随后对数据进行处理以进行显示或传送至一个主机系统。

商品特性

符合汽车应用要求
低电源电压范围：1.8V至3.6V
超低功耗
工作模式：220μA（在1MHz频率和2.2V电压条件下）
待机模式：0.5μA
关闭模式（RAM保持）：0.1μA
5种省电模式
可在不到1μs的时间里从待机模式超快速唤醒
16位精简指令集(RISC)架构，62.5ns指令周期时间
基本时钟模块配置
具有一个校准频率并高达16MHz的内部频率
内部极低功率低频(LF)振荡器
32kHz晶振
外部数字时钟源

应用领域

低成本传感器系统

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	2KB
	程序存储器类型	FLASH
	RAM容量	128Byte

	属性	参数值
	EEPROM容量	-
	I/O数量	10
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
