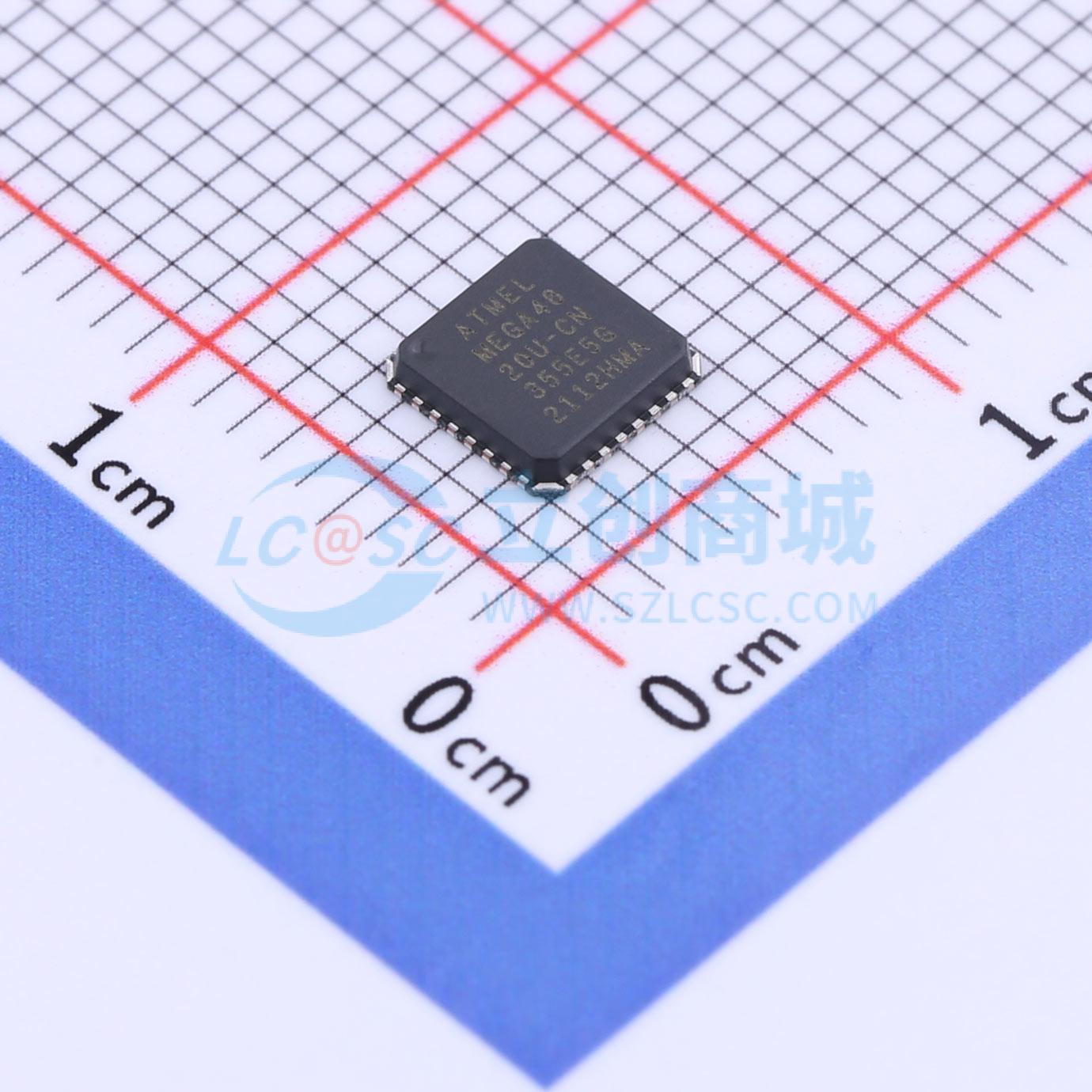

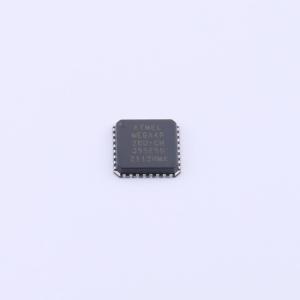

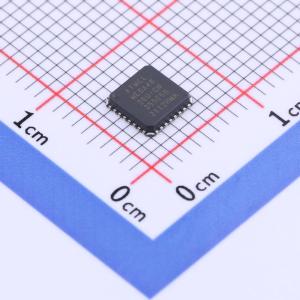

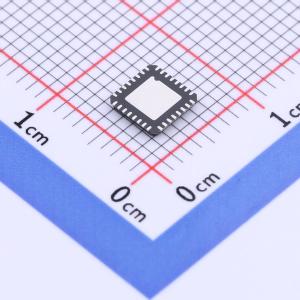

ATMEGA48-20MUR

Atmel AVR 核心结合了丰富的指令集与32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。由此产生的架构在代码效率上更高，同时实现比传统CISC微控制器快达十倍的数据吞吐量。

ATmega48/V/ 88/V /168/V提供以下特性：具有读写同时功能的4K/8K/16K字节系统可编程闪存、256/512/512字节EEPROM、512/1K/1K字节SRAM、23个通用I/O线、32个通用工作寄存器、实时时钟(RTC)、三个带比较模式和PWM功能的灵活定时器/计数器、1个串行可编程USART、1个面向字节的两线串行接口(I2C)、一个6通道10位ADC（TQFP和QFN/MLF封装中为8通道）、带有内部振荡器的可编程看门狗定时器、SPI串行端口以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、SPI端口和中断系统继续运作。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一次中断或硬件复位。在省电模式下，异步定时器继续运行，使用户能够在设备其余部分处于休眠状态时保持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC外的所有I/O模块以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器继续运行而设备其余部分处于休眠状态。这使得能够快速启动并结合低功耗。在扩展待机模式下，主振荡器和异步定时器都继续运行。

Atmel提供了QTouch 库，用于将电容触摸按钮、滑块和滚轮功能嵌入AVR微控制器。专利的电荷转移信号采集技术提供了强大的感应能力，并包括完全去抖动的触摸按键报告以及相邻键抑制(AKS™)技术，用于明确检测按键事件。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。

该设备采用Atmel高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口、传统的非易失性存储编程器或运行于AVR核心上的片上引导程序对程序存储器进行系统内重编程。引导程序可以使用任何接口下载应用Flash存储中的应用程序。当应用程序Flash部分更新时，引导Flash部分中的软件将继续运行，从而实现了真正的读写同时操作。通过将8位RISC CPU与系统内自编程Flash集成在同一芯片上，Atmel ATmega48/V/ 88/V /168/V是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega48/V/ 88/V /168/V支持完整的程序和系统开发工具包，包括：C编译器、宏汇编器、程序调试/仿真器、在线仿真器和评估套件。

高性能、低功耗的 AtmelAVR 8 位微控制器系列，采用先进的 RISC 架构

• 131 条强大指令
• 大多数指令单时钟周期执行
• 32x8 通用工作寄存器
• 完全静态操作
• 在 20MHz 下最高 20 MIPS 的吞吐量
• 片上 2 周期乘法器

高耐久非易失性存储器段

• 4K/8K/16K 字节的在系统自编程 Flash 程序存储器
• 256/512/512 字节 EEPROM
• 512/1K/1K 字节内部 SRAM
• 写/擦除次数：10,000 次 Flash/100,000 次 EEPROM
• 数据保持时间：85℃ 下 20 年/25℃ 下 100 年
• 可选带独立锁定位的引导代码段
• 通过片上引导程序进行在系统编程
• 真正的读写同时操作

软件安全编程锁

支持 Atmel QTouch 库

• 电容触摸按钮、滑块和滚轮
• QTouch 和 QMatrix 采集
• 最多 64 个感应通道

外设特性

• 两个 8 位定时器/计数器，带有独立预分频器和比较模式
• 一个 16 位定时器/计数器，带有独立预分频器、比较模式和捕获模式
• 带有独立振荡器的实时时钟
• 六个 PwM 通道
• TQFP 和 QFN/MLF 封装中的 8 通道 10 位 ADC
• 温度测量
• PDIP 封装中的 6 通道 10 位 ADC
• 温度测量
• 两个主/从 SPI 串行接口
• 一个可编程串行 USART
• 一个字节导向的 2 线串行接口（与 Philips I2C 兼容）
• 带有独立片上振荡器的可编程看门狗定时器
• 一个片上模拟比较器
• 引脚变化中断和唤醒

特殊微控制器特性

• 上电复位和可编程掉电检测
• 内部校准振荡器
• 外部和内部中断源
• 六种睡眠模式：空闲、ADC 噪声抑制、节能、断电、待机和扩展待机

I/O 和封装

• 23 个可编程 I/O 线
• 28 引脚 PDIP、32 引脚 TQFP、28 焊盘 QFN/MLF 和 32 焊盘 QFN/MLF

工作电压

• ATmega48/88/168：2.7-5.5V
• ATmega48V/88V/168V：1.8-5.5V

温度范围

• -40℃ 至 85℃

速度等级

• ATmega48/88/168：2.7-5.5V 下 0 - 10MHz，4.5-5.5V 下 0 - 20MHz
• ATmega48V/88V/168V：1.8-5.5V 下 0 - 4MHz，2.7-5.5V 下 0 - 10MHz

功耗（1MHz，1.8V，25℃）

• 活动模式：0.3mA
• 断电模式：0.1µA
• 节能模式：0.8µA（包括 32kHz 实时时钟）
