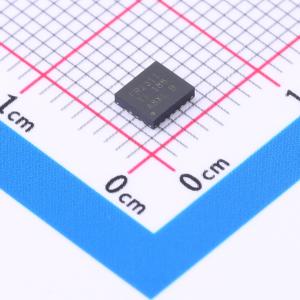

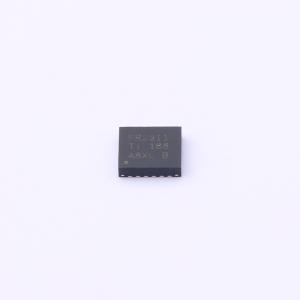

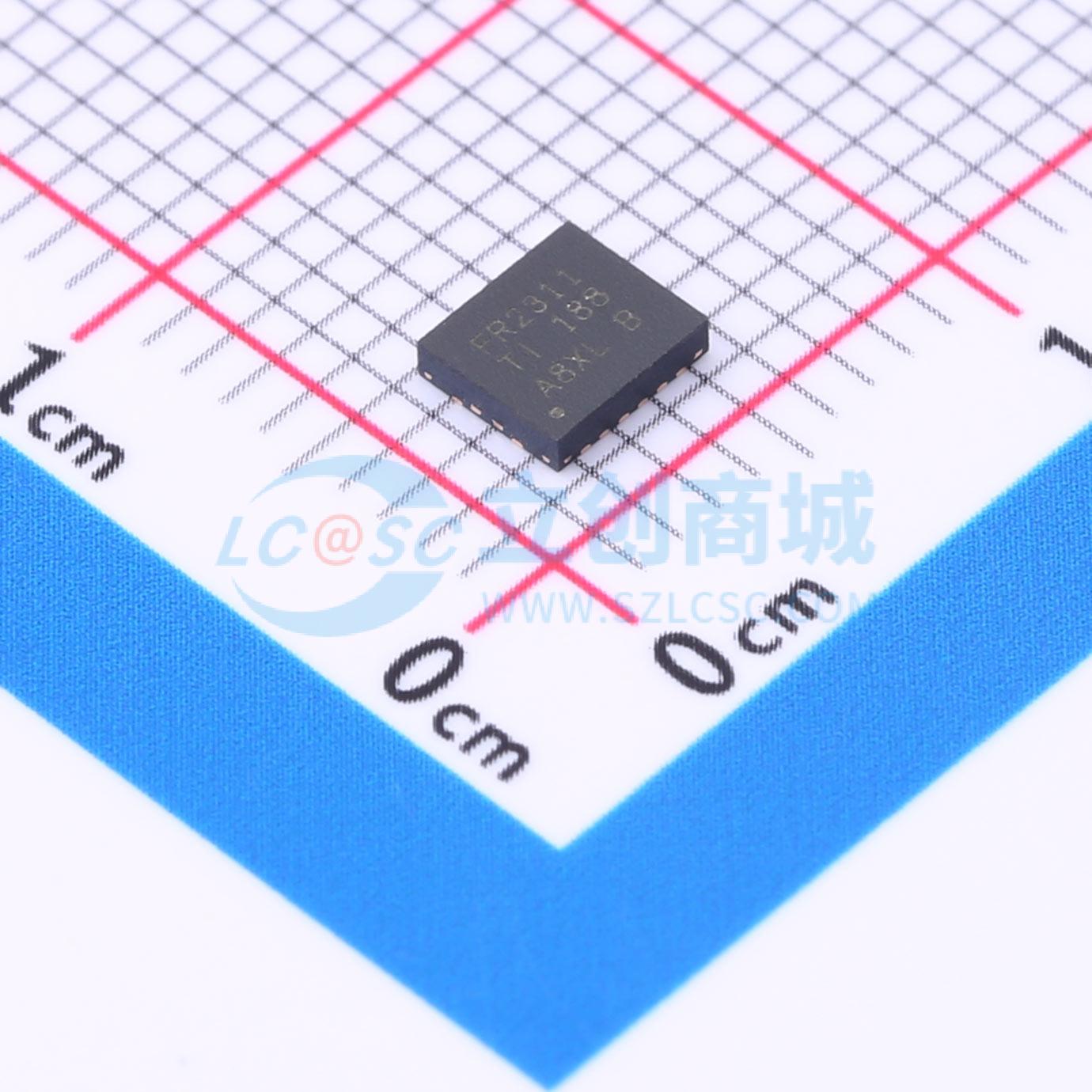

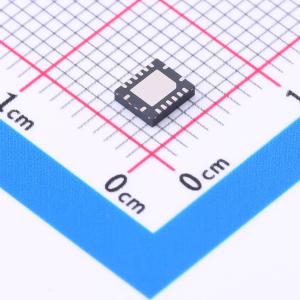

MSP430FR2311IRGYT

MSP430FR231x FRAM 微控制器(MCU) 属于MSP430 MCU 超值系列检测系列中的一员。这些器件集成了可配置的低泄漏跨阻放大器(TIA) 和通用运算放大器。MCU 具有功能强大的16 位RISC CPU、16 位寄存器和常数发生器，有助于实现最大编码效率。数控振荡器(DCO) 还可以让器件在不到10µs 的时间内从低功耗模式唤醒至活动模式。这些MCU 的功能集非常适合从烟雾探测器到便携式医疗和健身配件等多种应用。 超低功耗的MSP430FR231x MCU 系列包含多种器件，其中配备了嵌入式非易失性FRAM 和不同的外设集，适用于各种检测和测量应用中的数字输入D 类音频放大器。该架构、FRAM 和外设与多种低功耗模式相结合，专为在便携式无线感测应用中延长电池使用寿命而进行了优化中的数字输入D 类音频放大器。FRAM 是一种非易失性存储器技术，它将SRAM 的速度、灵活性和耐用性与闪存的稳定性和可靠性相结合，并且总功耗更低。 MSP430FR231x MCU 由一个由各种软、硬件资源组成的生态系统提供支持，并配套提供有参考设计和代码示例，可帮助您快速开展设计。开发套件包括MSP‑EXP430FR2311 LaunchPad 开发套件和MSP‑TS430PW20 20 引脚目标开发板。TI 提供免费的MSP430Ware 软件，可作为Code Composer Studio IDE 台式机和云版本（位于TI Resource Explorer）的组件。MSP430 MCU 还通过E2E 社区论坛提供广泛的在线配套资料、培训和在线支持。

• 嵌入式微控制器：频率高达16MHz 的16 位精简指令集计算机(RISC) 架构；3.6V 至1.8V 的宽电源电压范围（最低电源电压受限于SVS 电平，请参阅SVS 规格）
• 经优化的低功耗模式（3V 时）：激活模式：126µA/MHz；待机模式：实时时钟(RTC) 计数器（LPM3.5，采用32768Hz 晶振）0.71µA；关断模式(LPM4.5)：32nA（无SVS）
• 高性能模拟：跨阻放大器(TIA)；电流至电压转换；半轨输入；仅针对TSSOP16 封装，将低泄漏负输入降至5pA；轨至轨输出；多个输入信号选项；可配置的高功率和低功率模式；8 通道10 位模数转换器(ADC)；1.5V 的内部基准电压；采样与保持200ksps；增强型比较器(eCOMP)；集成6 位数模转换器(DAC) 作为基准电压；可编程迟滞；可配置的高功率和低功率模式；智能模拟组合(SAC-L1)；支持通用运算放大器；轨至轨输入和输出；多个输入信号选项；可配置的高功率和低功率模式
• 低功耗铁电RAM (FRAM)：非易失性存储器容量高达3.75KB；内置错误修正码(ECC)；可配置的写保护；对程序、常量和存储的统一存储；耐写次数达 10 的 15 次方 次；抗辐射和非磁性
• 智能数字外设：红外调制逻辑；两个16 位计时器，每个计时器有3 个捕捉/比较寄存器(Timer_B3)；一个仅用作计数器的16 位RTC 计数器；16 位循环冗余校验器(CRC)
• 增强型串行通信：增强型USCI A (eUSCI_A) 支持UART、IrDA 和SPI；增强型USCI B (eUSCI_B) 支持SPI 和I2C，并提供重映射功能（请参阅信号说明）
• 时钟系统(CS)：片上32kHz RC 振荡器(REFO)；带有锁频环(FLL) 的片上16MHz 数控振荡器(DCO)；室温下的精度为 ±1% （具有片上基准）；片上超低频10kHz 振荡器(VLO)；片上高频调制振荡器(MODOSC)；外部32kHz 晶振(LFXT)；外部高频晶体振荡器，频率高达16MHz (HFXT)；可编程MCLK 预分频器（1 至128）；通过可编程预分频器（1、2、4 或8）从MCLK 获得的SMCLK
• 通用输入/输出和引脚功能：20 引脚封装有16 个I/O；12 个中断引脚（8 个P1 引脚和4 个P2 引脚）可将MCU 从LPM 唤醒；所有I/O 均为电容式触控I/O
• 开发工具和软件：LaunchPad 开发套件(MSP‑EXP430FR2311)；目标开发板(MSP‑TS430PW20)

• 烟雾探测器
• 移动电源
• 便携式保健和健身设备
• 电源监控
• 个人电子产品
