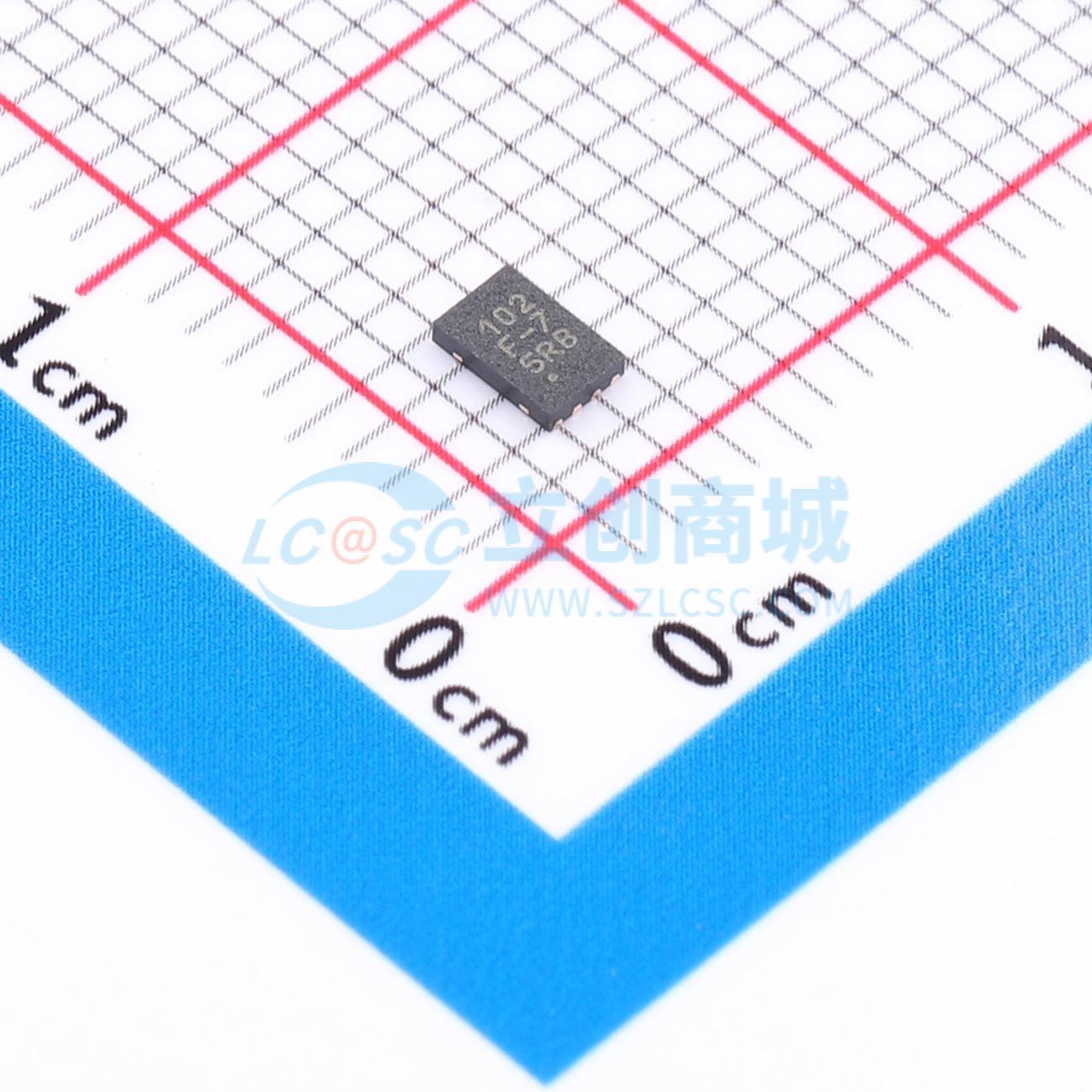

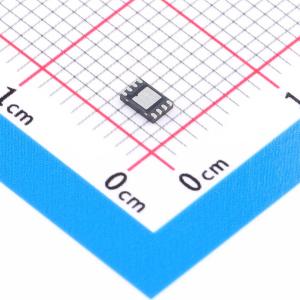

ATTINY102F-M7R

Atmel AVR 核心结合了丰富的指令集与16个通用工作寄存器。所有16个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。这种架构使得代码更高效，同时实现了比传统CISC微控制器快十倍的吞吐量。

该设备提供以下特性：具有读写同时进行功能的1024字节系统内可编程闪存、32字节SRAM、ATtiny102/ATtiny104的6/12个通用I/O线、16个通用工作寄存器、带有比较模式的16位定时器/计数器（TC）、内部和外部中断、一个串行可编程USART、带内部振荡器的可编程看门狗定时器以及三种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、TC、USART、ADC、模拟比较器（AC）和中断系统继续工作。ADC降噪模式通过停止CPU及除ADC外的所有I/O模块来最小化ADC转换期间的开关噪声。掉电模式保存寄存器内容，但冻结振荡器，禁用其他所有芯片功能直到下一个中断或硬件复位为止。

该设备采用Atmel的高密度非易失性存储器（NVM）技术制造。片上系统内可编程闪存允许通过常规NVM编程器在系统中重新编程程序存储器。

该设备支持一整套程序和系统开发工具，包括：C编译器、宏汇编器、程序调试器/仿真器、在线仿真器和评估套件。

高性能、低功耗的 Atmel AVR 8 位微控制器系列，采用先进的 RISC 架构

• 54 条强大指令
• 大多数指令单时钟周期执行
• 16x8 通用工作寄存器
• 全静态操作
• 在 12MHz 下最高可达 12 MIPS 的吞吐量

非易失性程序和数据存储器

• 1024 字节的在系统可编程 Flash 程序存储器
• 32 字节内部 SRAM
• Flash 写/擦除次数：10,000 次
• 数据保持时间：85℃ 下 20 年 / 25℃ 下 100 年
• 全电压范围（1.8 - 5.5V）自编程 Flash

外设特性

• 一个 16 位定时器/计数器（TC），带预分频器、输入捕获、两个输出捕获和两个 PwM 通道
• 可编程看门狗定时器（wDT），带独立片上振荡器
• 可选内部电压参考：1.1V、2.2V 和 4.3V
• 10 位 ADC，具有 8 通道/14 引脚和 5 通道/8 引脚封装选项
• 片上模拟比较器（AC）
• 串行通信模块：USART

特殊微控制器特性

• 在系统可编程
• 外部编程（2.7 - 5.5V）
• 自编程（1.8 - 5.5V）
• 外部和内部中断源
• 低功耗空闲模式、ADC 噪声抑制模式和掉电模式
• 增强型上电复位电路
• 可编程电源电压电平监控，带中断和复位功能
• 精确的内部校准振荡器
• 快速和正常启动时间选项
• 代表唯一 ID 的序列号

I/O 和封装

• ATtiny104 有 12 个可编程 I/O 引脚，ATtiny102 有 6 个可编程 I/O 引脚
• 8 引脚 UDFN (ATtiny102)
• 8 引脚 SOIC150 (ATtiny102)
• 14 引脚 SOIC150 (ATtiny104)

工作电压

• 1.8 - 5.5V

温度范围

• -40 至 +125℃

速度等级

• 1.8 - 5.5V 下 0 - 4MHz
• 2.7 - 5.5V 下 0 - 8MHz
• 4.5 - 5.5V 下 0 - 12MHz
