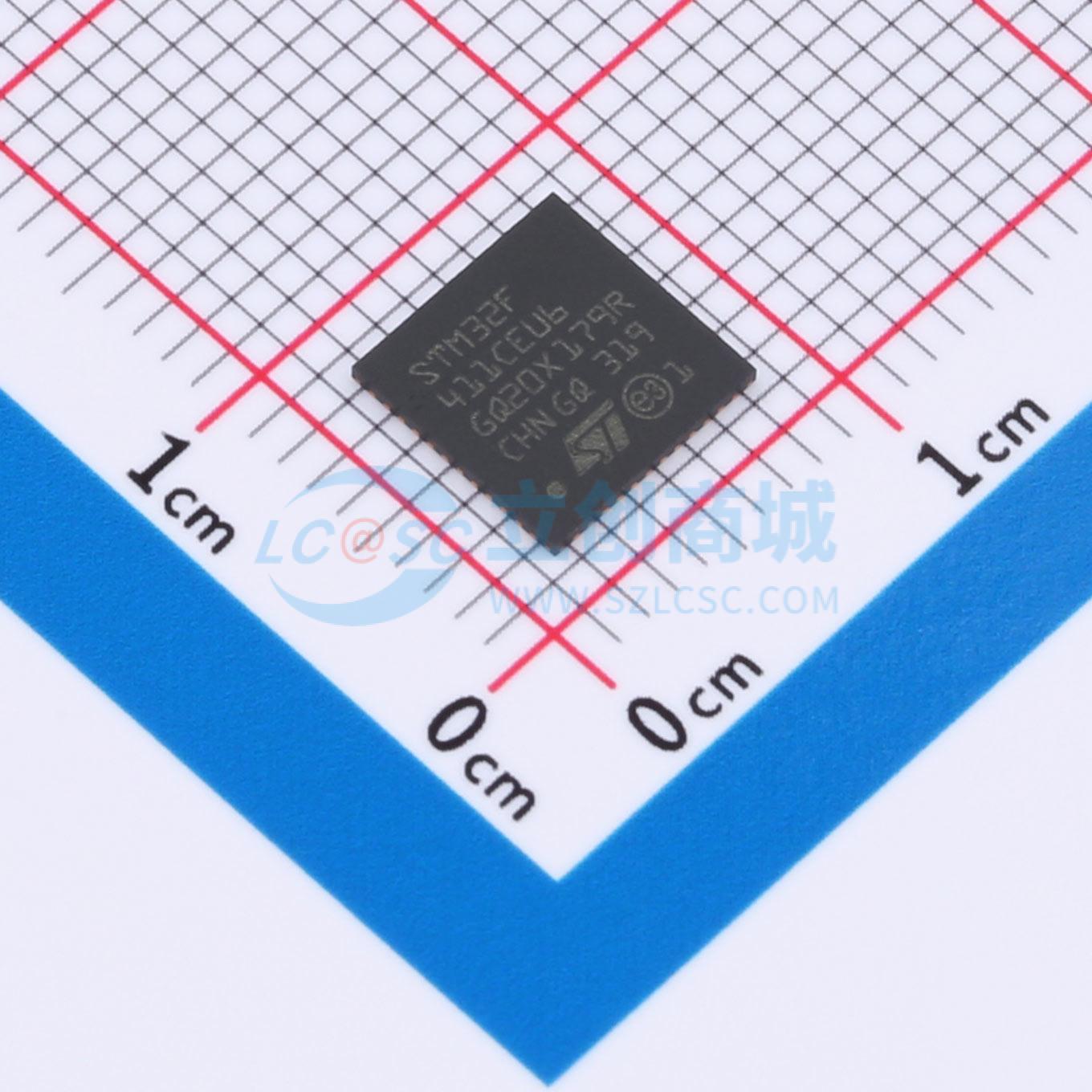

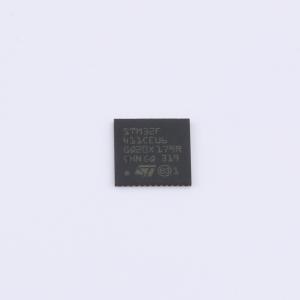

STM32F411CEU6TR

Name: ST(意法半导体) STM32F411CEU6TR
Brand: ST(意法半导体)
SKU: C2054095
Price: 38.07 CNY
Availability: InStock

带DSP和FPU的高性能基本型系列ARM Cortex-M4 MCU，具有512 KB Flash、100 MHz CPU和ART加速器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：动态效率线，具备批量采集模式（BAM）。供电电压范围为1.7V至3.6V。工作温度范围为 -40°C至85/105/125°C。核心：带有浮点单元（FPU）的32位Cortex-M4 CPU，自适应实时加速器（ART Accelerator）允许从闪存无等待状态执行，频率高达100MHz，具备内存保护单元，125 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），支持DSP指令。高达512KB的闪存。 128KB的SRAM。时钟、复位和电源管理：1.7V至3.6V的应用电源和I/O。具备上电复位（POR）、掉电复位（PDR）、可编程电压检测器（PVD）和欠压复位（BOR）
品牌名称: ST(意法半导体)
商品型号: STM32F411CEU6TR
商品编号: C2054095
商品封装: UFQFPN-48(7x7)
包装方式: 编带
商品毛重: 0.336克(g)

商品参数

商品概述

这是一款基于Arm® Cortex®-M4架构的32位MCU+FPU，拥有125 DMIPS性能，内置512KB Flash和128KB RAM，支持USB OTG FS、11个定时器、1个ADC及13个通信接口。

商品特性

动态效率线，支持BAM（批量采集模式）
电源供应范围：1.7V至3.6V
工作温度范围：-40℃至85/105/125℃
核心：Arm® 32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator™）支持Flash零等待执行，频率最高100MHz，内存保护单元，125 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），支持DSP指令
内存：最多512KB Flash内存，128KB SRAM
时钟、复位和电源管理：支持POR、PDR、PVD和BOR；4至26MHz晶体振荡器；内部16MHz工厂校准RC；32kHz RTC振荡器带校准；内部32kHz RC带校准
功耗：运行模式（外设关闭）：100μA/MHz；停止模式（Flash停止，快速唤醒）：25℃下典型值42μA，最大值65μA；停止模式（Flash深度掉电，慢速唤醒）：25℃下低至9μA，最大值28μA；待机模式：25℃/1.7V无RTC时1.8μA，85℃/1.7V时11μA；VBAT供电RTC：25℃下1μA
1×12位、2.4 MSPS ADC，最多16通道
通用DMA：16流DMA控制器，带FIFO和突发支持
最多11个定时器：最多6个16位、2个32位定时器（最高100MHz），每个带最多4个IC/OC/PWM或脉冲计数器及正交编码器输入；2个看门狗定时器（独立和窗口）；1个SysTick定时器
封装：WLCSP49（2.999×3.185mm）、LQFP100（14×14mm）、LQFP64（10×10mm）、UFQFPN48（7×7mm）、UFBGA100（7×7mm）
调试模式：串行线调试（SWD）和JTAG接口；Cortex®-M4嵌入式跟踪宏单元（Embedded Trace Macrocell™）
最多81个带中断能力的I/O端口：最多78个快速I/O（最高100MHz），最多77个5V容忍I/O
最多13个通信接口：最多3×I2C接口（SMBus/PMBus）；最多3个USART（2个12.5 Mbit/s，1个6.25 Mbit/s，支持ISO7816、LIN、IrDA、调制解调器控制）；最多5个SPI/I2S（最高50 Mbit/s，支持SPI或I2S音频协议，SPI2和SPI3带复用全双工I2S，通过内部音频PLL或外部时钟实现音频级精度）；SDIO接口（SD/MMC/eMMC）；高级连接：USB 2.0全速设备/主机/OTG控制器，带片上PHY
CRC计算单元
96位ID
RTC：亚秒级精度，硬件日历
所有封装均为ECOPACK 2

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M4
	CPU最大主频	100MHz
	CPU位数	32 Bit
	程序存储容量	512KB
	程序存储器类型	FLASH
	RAM容量	128KB

	属性	参数值
	EEPROM容量	-
	I/O数量	36
	ADC(位数)	12bit
	振荡器类型	内置
	工作电压	1.7V~3.6V
	工作温度	-40℃~+85℃
