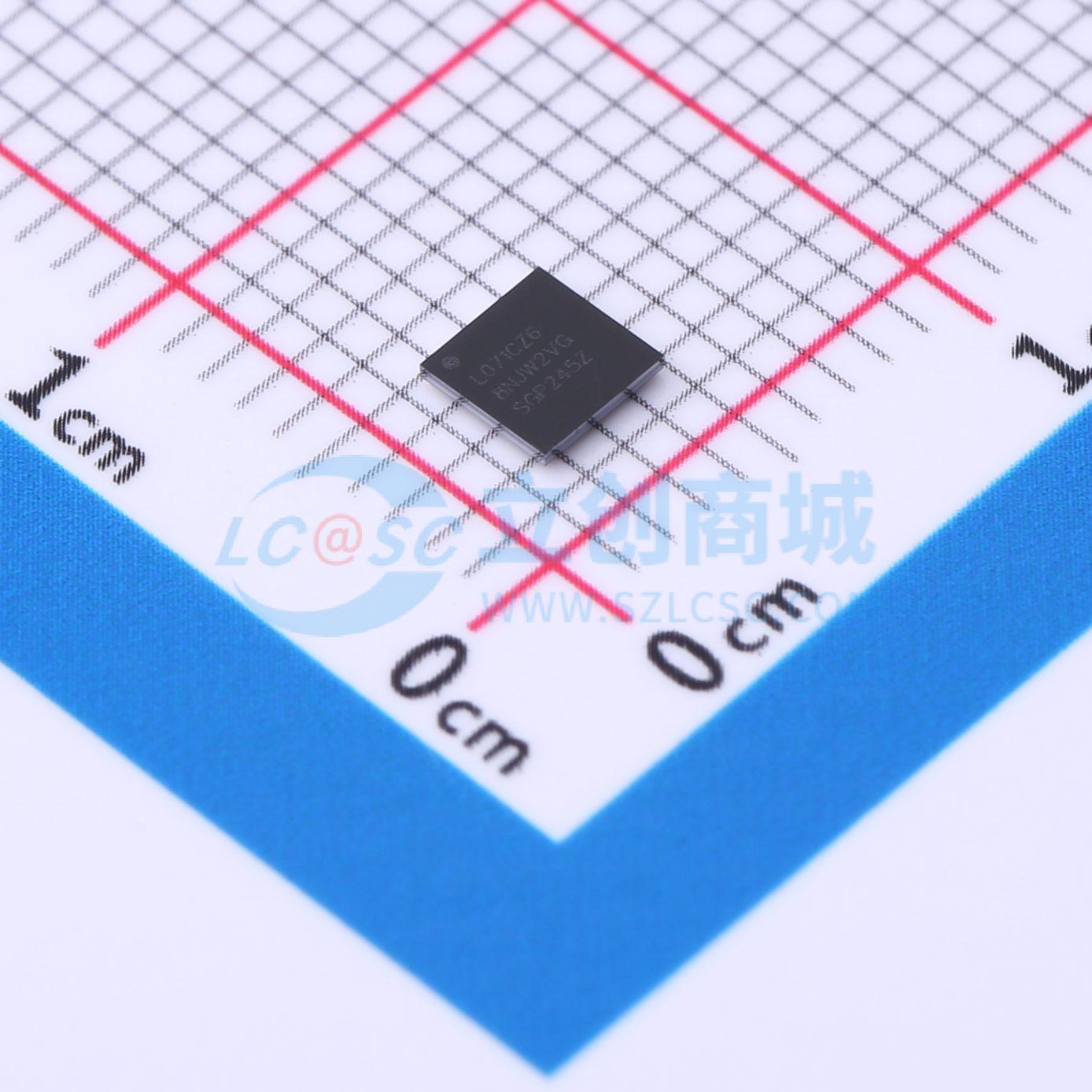

STM32L071CZY6TR

这是一款基于Arm 32位Cortex-M0+内核（带MPU）的超低功耗平台，具备多种低功耗模式、丰富的内存配置、多种外设接口及多种封装形式。

• 电源范围1.65V至3.6V，温度范围-40至125℃
• 待机模式功耗0.29μA（3个唤醒引脚），停止模式功耗0.43μA（16条唤醒线），停止模式+RTC+20KB RAM保留功耗0.86μA，运行模式功耗低至93μA/MHz，唤醒时间5μs（从Flash存储器），12位ADC转换功耗41μA（10ksps）
• 核心为Arm 32位Cortex-M0+（带MPU），频率范围32kHz至32MHz，0.95 DMIPS/MHz
• 内存配置：最高192KB Flash存储器（带ECC，2个银行支持读写同时进行）、20KB RAM、6KB数据EEPROM（带ECC）、20字节备份寄存器、扇区读写保护
• 最多84个快速I/O（78个I/O耐受5V）
• 复位和电源管理：超安全低功耗BOR（掉电复位，5个可选阈值）、超低功耗POR/PDR、可编程电压检测器（PVD）
• 时钟源：1至25MHz晶体振荡器、32kHz RTC振荡器（带校准）、高速内部16MHz工厂微调RC（±1%）、内部低功耗37kHz RC、内部多速低功耗65kHz至4.2MHz RC、CPU时钟用PLL
• 预编程引导加载程序支持USART、I2C、SPI
• 支持串行线调试
• 封装形式包括LQFP32（7x7mm）、LQFP48（7x7mm）、LQFP64（10x10mm）、LQFP100（14x14mm）、UFQFPN32（5x5mm）、UFQFPN48（7x7mm）、UFBGA64、TFBGA64（5x5mm）、UFBGA100（7x7mm）、WLCSP49（3.294x3.258mm）
• 模拟外设：12位ADC（1.14Msps，最多16通道，低至1.65V）、2个超低功耗比较器（窗口模式和唤醒能力，低至1.65V）
• 7通道DMA控制器，支持ADC、SPI、I2C、USART、定时器
• 最多10个外设通信接口：4个USART（2个支持ISO7816、IrDA）、1个UART（低功耗）、最多6个SPI（16Mbits/s）、3个I2C（2个支持SMBus/PMBus）
• 11个定时器：2个16位（最多4通道）、2个16位（最多2通道）、1个16位超低功耗定时器、1个SysTick、1个RTC、2个16位基本定时器、2个看门狗（独立/窗口）
• 具备CRC计算单元、96位ID，所有封装均为ECOPACK2
