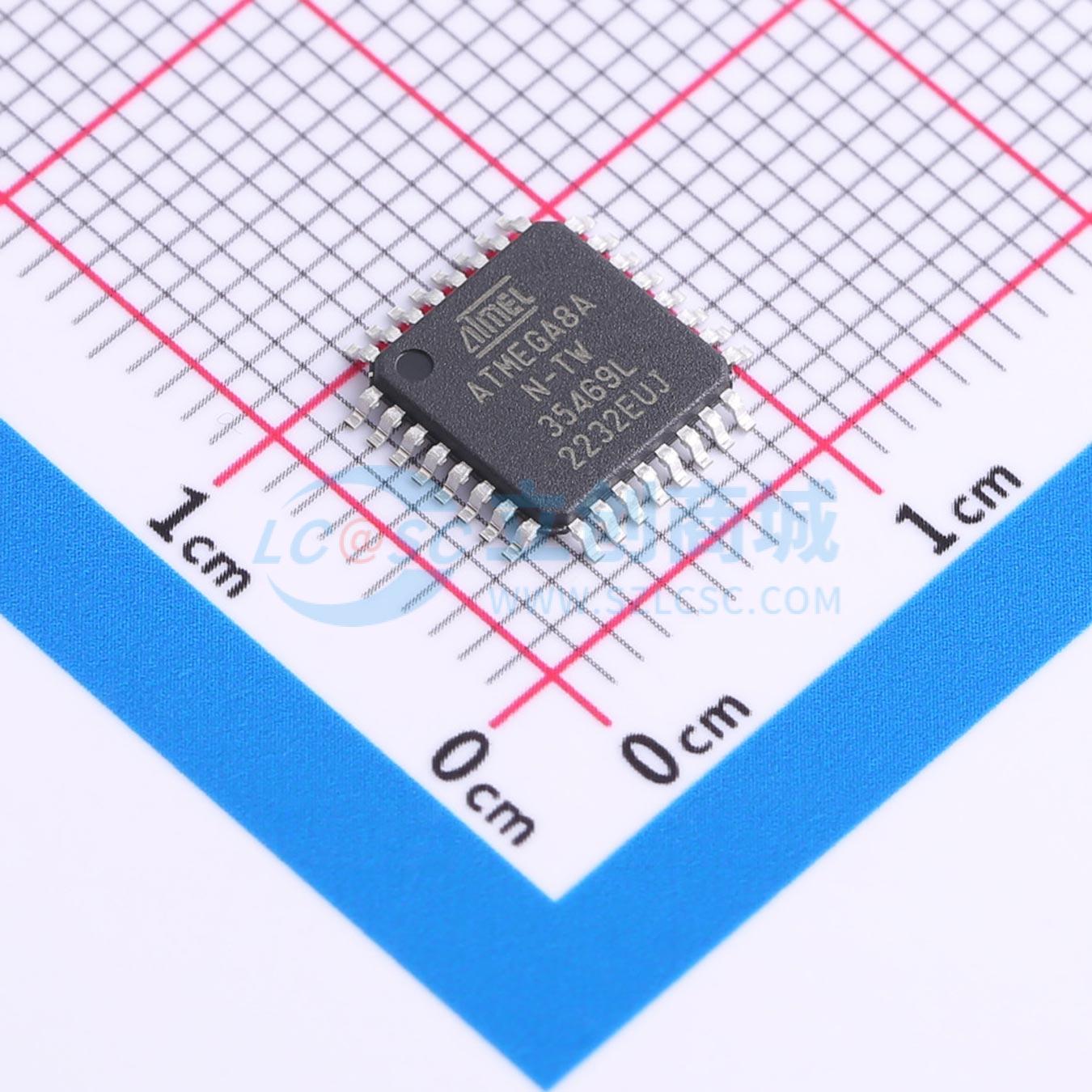

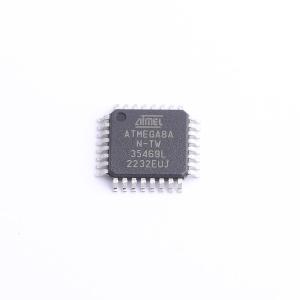

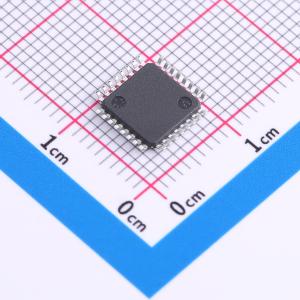

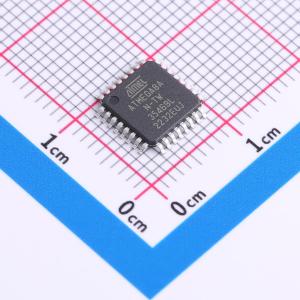

ATMEGA8A-ANR

Microchip AVR ATmega8A是一款基于AVR RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega8A实现了接近1 MIPS/MHz的吞吐量，使系统设计者能够优化功耗与处理速度之间的平衡。

ATmega8A具有以下特性：8K字节系统内可编程闪存（带有读写同时进行的能力）、512字节EEPROM、1K字节SRAM、23条通用I/O线、32个通用工作寄存器、三个带比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线串行接口、一个6通道ADC（TQFP和VQFN封装中为8通道），精度为10位、一个带内部振荡器的可编程看门狗定时器、一个SPI串行端口以及五种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、定时器/计数器、SPI端口和中断系统继续工作。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC之外的所有I/O模块，以减少ADC转换期间的开关噪声。待机模式下，晶体/谐振器振荡器运行而设备其余部分处于休眠状态。这允许非常快速启动并结合低功耗。

该器件采用Microchip高密度非易失性存储技术制造。Flash程序存储器可通过SPI串行接口、传统非易失性存储器编程器或在AVR核心上运行的片上引导程序进行系统内重新编程。引导程序可以使用任何接口将应用程序下载到应用Flash存储器中。当应用程序Flash部分更新时，Boot Flash部分中的软件将继续运行，提供真正的读写同时操作。通过将8位RISC CPU与系统内自编程Flash集成于单片上，ATmega8A成为一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

Microchip AVR ATmega8A支持完整的程序和系统开发工具套件，包括C编译器、宏汇编器、程序模拟器和评估套件。

• 高性能、低功耗的Microchip AVR 8位微控制器
• 先进的RISC架构
  • 130条强大指令
  • 大多数单时钟周期执行
  • 32x8通用工作寄存器
  • 完全静态操作
  • 在16MHz下最高可达16MIPS吞吐量
  • 片上2周期乘法器
• 高耐久性非易失性存储器段
  • 8K字节的在系统自编程Flash程序存储器
  • 512字节EEPROM
  • 1K字节内部SRAM
  • 写/擦除次数：10,000次Flash/100,000次EEPROM
  • 数据保持时间：85℃下20年/25℃下100年
  • 可选独立锁位的引导代码段
  • 通过片上引导程序进行在系统编程
  • 真正的读写同时操作
  • 用于软件安全的编程锁
• Microchip QTouch库支持
  • 电容触摸按钮、滑块和旋钮
  • Microchip QTouch和QMatrix采集
  • 最多64个感应通道
• 外设特性
  • 两个8位定时器/计数器，带独立预分频器，一个比较模式
  • 一个16位定时器/计数器，带独立预分频器、比较模式和捕获模式
  • 带独立振荡器的实时时钟
  • 三个PwM通道
  • TQFP和VQFN封装中的8通道ADC
    • 八通道10位精度
  • PDIP封装中的6通道ADC
    • 六通道10位精度
  • 字节导向的两线串行接口
  • 可编程串行USART
  • 主/从SPI串行接口
  • 带独立片上振荡器的可编程看门狗定时器
  • 片上模拟比较器
• 特殊微控制器特性
  • 上电复位和可编程掉电检测
  • 内部校准RC振荡器
  • 外部和内部中断源
  • 五种睡眠模式：空闲、ADC降噪、节能、断电和待机
• I/O和封装
  • 23个可编程I/O引脚
  • 28引脚PDIP、32引脚TQFP和32焊盘VQFN
• 工作电压
  • 2.7 - 5.5V
  • 0 - 16MHz
• 功耗（4MHz，3V，25℃）
  • 活动模式：3.6mA
  • 空闲模式：1.0mA
  • 断电模式：0.5μA
