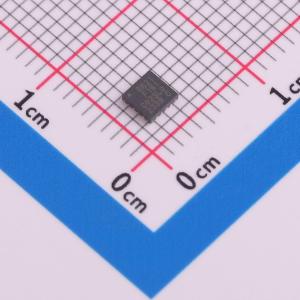

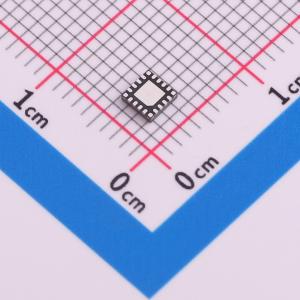

EFM8BB21F16I-C-QFN20R

EFM8BB21F16I-C-QFN20R

SMT扩展库

嘉立创SMT补贴

描述
工业级
品牌名称SKYWORKS/SILICON LABS(芯科)
商品型号
EFM8BB21F16I-C-QFN20R
商品编号
C2053222
商品封装
QFN-20-EP(3x3)
包装方式
编带
商品毛重
0.163333克(g)

商品参数

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51系列
	程序存储容量	16KB
	RAM总容量	2.25KB
	GPIO端口数量	16
	工作电压范围	2.2V~3.6V
	CPU最大主频	50MHz
	程序存储器类型	FLASH
	工作温度范围	-40℃~+125℃
	ADC(位数)	12bit
	DAC(位数)	-
	(E)PWM(位数)	-
	8位Timer数量	-
	16位Timer数量	-
	32位Timer数量	-
	CAN路数	-

	属性	参数值
	U(S)ART路数	-
	I2C路数	-
	I2S路数	-
	(Q)SPI路数	-
	USB通用接口	-
	内部比较器	-
	外设/功能	看门狗
	通信协议	-
	看门狗	有
	RTC实时时钟	-
	IrDA红外接口	-
	低电压检测	-
	CCP捕获/比较	-
	SDIO	-
	DMA(直接存储器存取)	-
	内部振荡器	有

详细信息
文档
软件开发
参考设计

详细信息

系列说明
特性

EFM8BB2，Busy Bee MCU 系列的一部分，是一款在小封装上带有全面功能集的多用途 8 位微控制器。

这些设备通过在小的封装上集成先进的模拟和增强型高速通信外设为用户提供高价值，使得它们成为空间受限应用的理想选择。由于采用了高效的 8051 内核、增强型脉冲宽度调制和高精度模拟，EFM8BB2 系列也是嵌入式应用的最佳选择。

EFM8BB2 系列主要特点：

管线化 8 位 C8051 内核，最大工作频率50 MHz

最多 22 组多功能 5V 容限 I/O 引脚

一个 12 位模数转换器(ADC)

两个低电流模拟比较器，内置 DAC 作为参考输入

集成式温度传感器

3 通道 PWM / PCA，配有硬件停用/安全状态的特殊功能

五个 16 位定时器

两个 UART、SPI、主/从SMBus/I2C 和从I2C

便于引脚映射的优先级交叉开关

EFM8BB2 系列应用：

电机控制

医疗器械

消费电子

照明系统

传感器控制器

高速通信集线器

型号规格表示方法

产品选择指南

EFM8BB2 系列突出功能：

内核：

- 管线化 CIP-51 内核

- 与标准 8051 指令集完全兼容

- 70% 指令的执行时间为 1-2 系统时钟周期

- 50 MHz 最高工作频率

内存：

- 最高 16 KB 闪存，可在系统内对固件重新编程，其中包括64 字节扇区的1 KB和 512 字节扇区的 15 KB

- 最高 2304 字节 RAM(包括 256 字节标准 8051 RAM 和 2048 字节上 XRAM )

电源：

- 5 V 输入 LDO 稳压器

- 用于 CPU 内核电压的内部 LDO 稳压器

- 加电复位电路和掉电检测器

I/O：最多共22组多功能 I/O 引脚:

- 偏压下所有引脚耐受 5V 电压

- 用于外围路由的灵活的外围设备交叉开关

- 5 mA 源电流，12.5 mA 吸收器允许直接驱动 LED

时钟源：

- 内部 49 MHz 振荡器，精度 ±1.5%

- 内部 24.5 MHz 振荡器，精度 ±2%

- 内部 80 kHz 低频振荡器

- 外部 CMOS 时钟选项

定时器/计数器和 PWM：

- 3 通道可编程计数器阵列（PCA）支持PWM，捕获/比较和频率输出模式

- 5 个 16 位通用定时器

- 独立的监视程序定时器，由低频振荡器设定时钟频率

通讯和数码外围设备：

- 2 个 UART，最高达 3 Mbaud

- SPI 主/从，最高 12 Mbps

- SMBus/I2C 主/从，最高 400 kbps

- I2C 高速从，最高 3.4 Mbps

- 16 位 CRC 单位，支持 256 字节边界内闪存自动 CRC

模拟：

- 12 位 AD 转换器(ADC)

- 2 个带有可调节参考的低电流模拟比较器

片上非侵入式调试

- 全内存和寄存器检查

- 四个硬件断点，单步执行

预装 UART 引导装载程序

-40 至 85 ºC 或 -40 至 125 ºC 温度范围

可用汽车级（需要 PPAP）

2.2 至 3.6 V 或 3.0 至 5.25 V 单电源

QFN28、QSOP24 和 QFN20 封装
