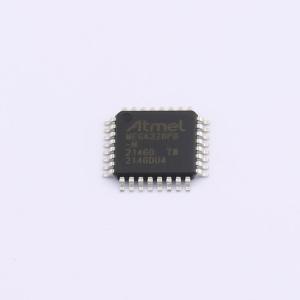

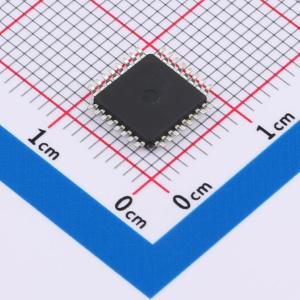

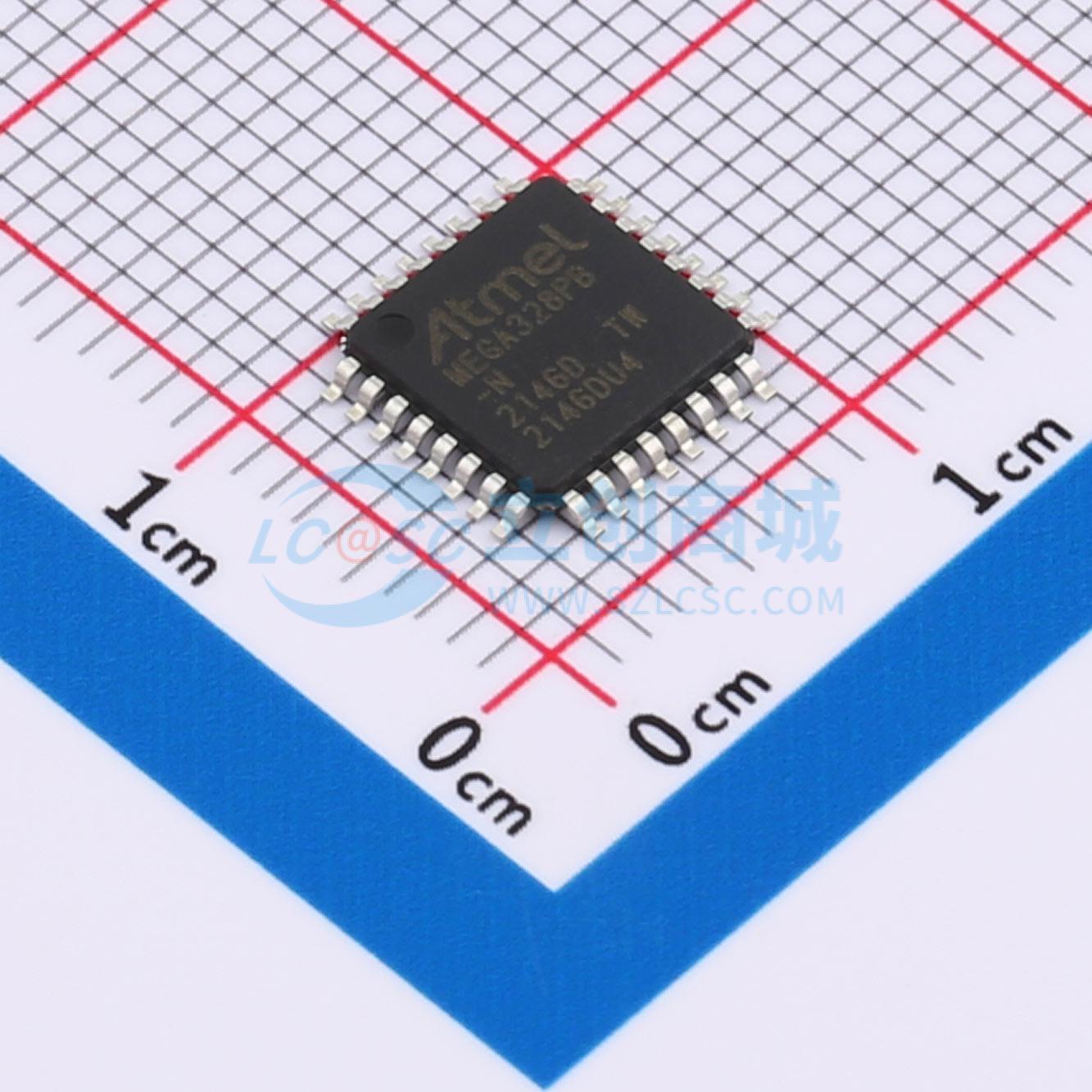

ATMEGA328PB-ANR
picoPower 8-bit 微控制器
- 描述
- ATmega328PB 是一款基于增强型 RISC 架构的低功耗 CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令,ATmega328PB 可以实现接近每 MHz 1MIPS 的吞吐量。这使系统设计者能够优化设备的功耗与处理速度。核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。由此产生的架构代码效率更高,同时实现了比传统CISC微控制器快十倍的吞吐量。ATmega328PB 提供以下特性:具有读写同步功能的32K字节片上可编程Flash、1K字节EEPROM、2K字节SRAM、27条通用I/O线、32个通用工作寄存器、五个带有比较模式的灵活定时器/计数器、内部和外部中断、两个串行可编程USART、两个面向字节的两线串行接口(I2C)、两个SPI串行端口、TQFP和QFN/MLF封装中的8通道10位ADC、带内部振荡器的可编程看门狗定时器、时钟失效检测机制以及六种软件可选的节能模式。空闲模式会停止CPU运行,但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续工作。PTC支持最多启用24个自容式传感器和144个互容式传感器。掉电模式保存寄存器内容,但冻结振荡器,禁用所有其他芯片功能,直到下一个中断或硬件复位为止。在节能模式下,异步定时器继续运行,允许用户在设备其余部分休眠时保持定时基准。此外,还能够在节能模式/触控唤醒及PTC模拟和数字部分动态开关的情况下运行PTC。ADC降噪模式停止CPU及除异步定时器、PTC和ADC外的所有I/O模块,以减少ADC转换期间的切换噪声。在待机模式下,晶体/谐振器振荡器运行而设备其余部分处于休眠状态。这样可以在极低功耗的同时实现快速启动。该设备采用高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口将应用程序下载到应用Flash存储器中。当应用Flash部分更新时,引导Flash部分中的软件将继续运行,提供真正的读写同步操作。通过将8位RISC CPU与片上自编程Flash结合在同一芯片上,ATmega328PB 成为一种强大且高度灵活、成本效益高的解决方案,适用于多种嵌入式控制应用。ATmega328PB 支持一整套程序和系统开发工具,包括:C编译器、宏汇编器、程序调试器/仿真器、在线仿真器和评估套件。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- ATMEGA328PB-ANR
- 商品编号
- C2053137
- 商品封装
- TQFP-32(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.222克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | AVR | |
| CPU最大主频 | 20MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 2KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 1KB | |
| I/O数量 | 27 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
ATmega328PB 是一款基于增强型 RISC 架构的低功耗 CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令,ATmega328PB 可以实现接近每 MHz 1MIPS 的吞吐量。这使系统设计者能够优化设备的功耗与处理速度。
核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。由此产生的架构代码效率更高,同时实现了比传统CISC微控制器快十倍的吞吐量。
ATmega328PB 提供以下特性:具有读写同步功能的32K字节片上可编程Flash、1K字节EEPROM、2K字节SRAM、27条通用I/O线、32个通用工作寄存器、五个带有比较模式的灵活定时器/计数器、内部和外部中断、两个串行可编程USART、两个面向字节的两线串行接口(I2C)、两个SPI串行端口、TQFP和QFN/MLF封装中的8通道10位ADC、带内部振荡器的可编程看门狗定时器、时钟失效检测机制以及六种软件可选的节能模式。空闲模式会停止CPU运行,但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续工作。PTC支持最多启用24个自容式传感器和144个互容式传感器。掉电模式保存寄存器内容,但冻结振荡器,禁用所有其他芯片功能,直到下一个中断或硬件复位为止。在节能模式下,异步定时器继续运行,允许用户在设备其余部分休眠时保持定时基准。此外,还能够在节能模式/触控唤醒及PTC模拟和数字部分动态开关的情况下运行PTC。ADC降噪模式停止CPU及除异步定时器、PTC和ADC外的所有I/O模块,以减少ADC转换期间的切换噪声。在待机模式下,晶体/谐振器振荡器运行而设备其余部分处于休眠状态。这样可以在极低功耗的同时实现快速启动。
该设备采用高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口将应用程序下载到应用Flash存储器中。当应用Flash部分更新时,引导Flash部分中的软件将继续运行,提供真正的读写同步操作。通过将8位RISC CPU与片上自编程Flash结合在同一芯片上,ATmega328PB 成为一种强大且高度灵活、成本效益高的解决方案,适用于多种嵌入式控制应用。
ATmega328PB 支持一整套程序和系统开发工具,包括:C编译器、宏汇编器、程序调试器/仿真器、在线仿真器和评估套件。
