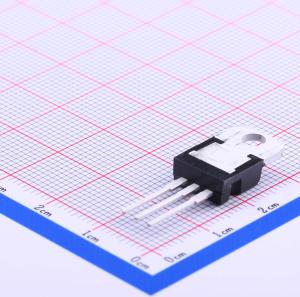

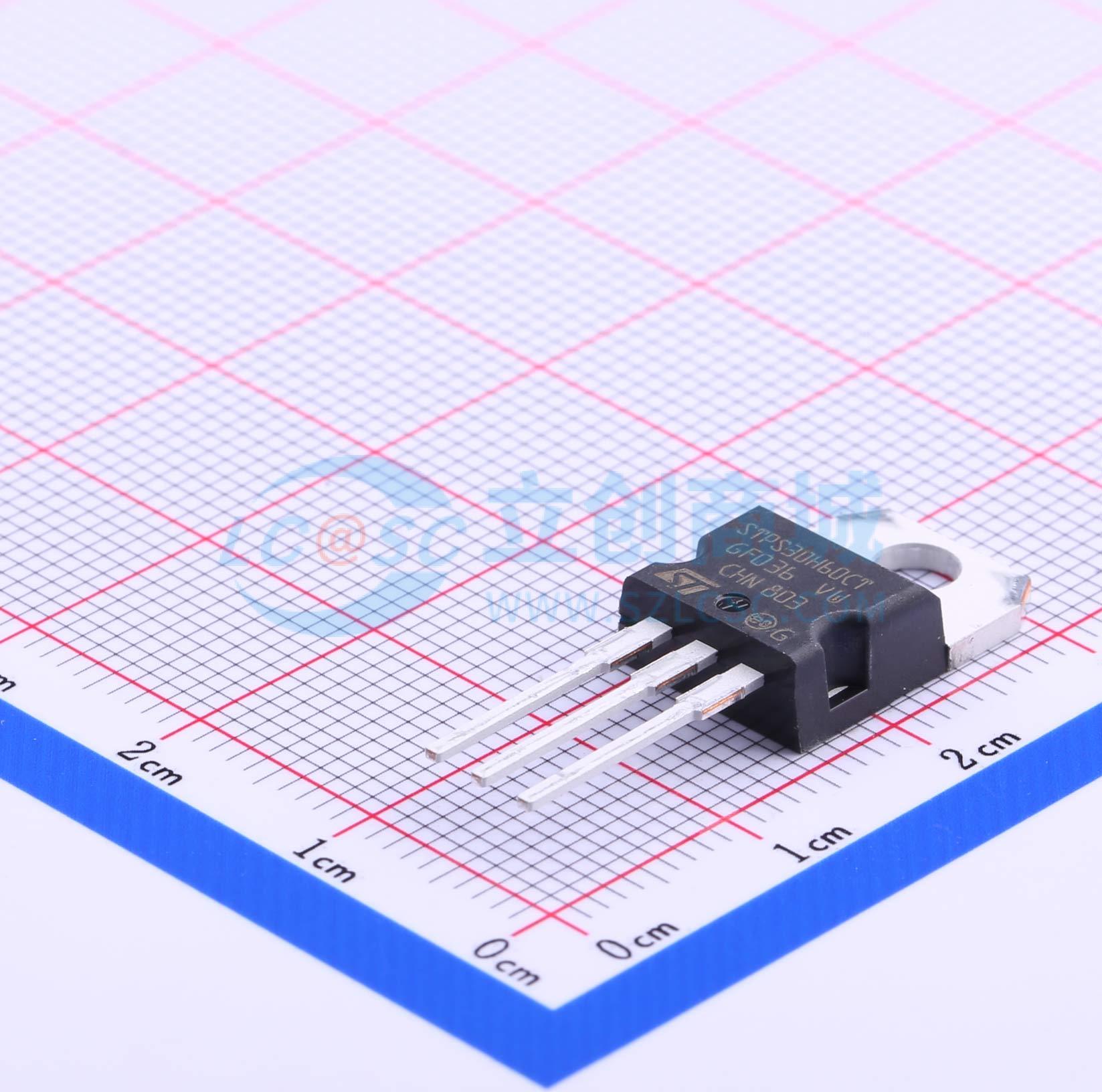

温馨提醒：图片仅供参考，商品以实物为准
STPS30H60CT
电压:60V 电流:15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 60 V、30 A双路高Tj功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS30H60CT
- 商品编号
- C213441
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 660mV@15A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 60V | |
| 整流电流 | 15A | |
| 反向电流(Ir) | 60uA@60V |
商品概述
双中心抽头肖特基整流器，适用于高频开关模式电源。封装形式包括TO-220FPAB、TO-220AB、TO-247、I²PAK和D²PAK。
商品特性
- 高结温能力
- 雪崩额定
- 低漏电流
- 漏电流与正向压降之间的良好平衡
- 高频工作
- 二极管单独使用散热器时，避免热失控的条件为dPtot/dTj <1/Rth(j-a)
- 脉冲测试条件：tp=5ms，δ<2%；tp=380μs，δ<2%
- 传导损耗评估公式：P=0.45×I_F(AV)+0.008×I_F²（RMS）
- 环氧树脂符合UL94 V0标准
- 冷却方式为传导（C）
- 推荐扭矩值：TO-220FPAB和TO-220AB为0.4至0.6N·m；TO-247为0.9至1.2N·m
应用领域
- 高频开关模式电源
- 笔记本电脑适配器
- LCD适配器
- 台式机开关电源
