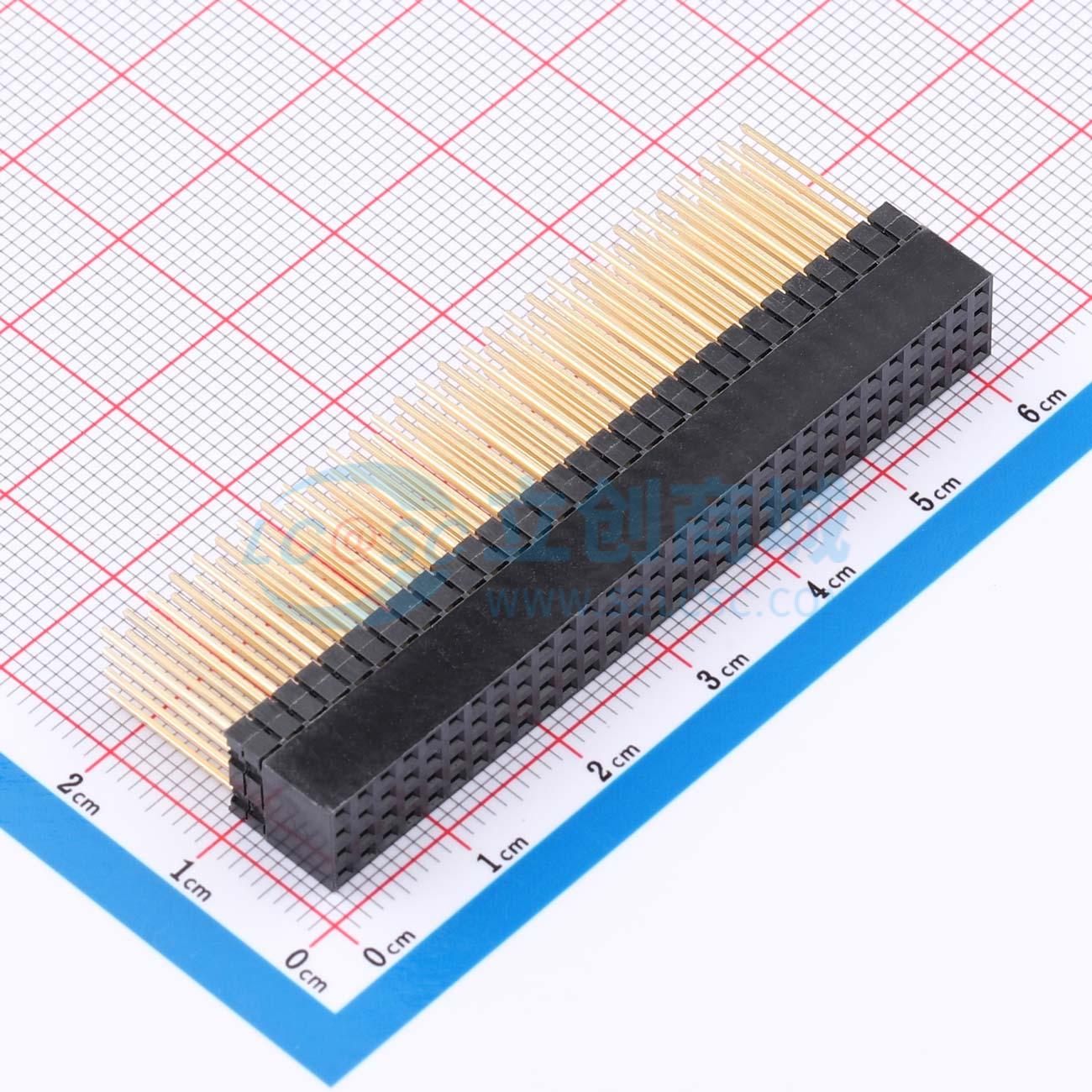

PC/104和PC/104 Plus连接器是一种行业标准的连接器系统，用于PC/104嵌入式PC模块堆叠应用。PC/104模块堆叠设计旨在通过使用堆叠式连接器在堆叠内互连PC板，比等效的背板系统占用更少的空间和更低的成本。模块板之间的标准高度为0.6英寸（15.24毫米）。PC/104连接器的间距为2.54毫米，有32 + 32或20 + 20路。PC/104 Plus连接器的间距为2.00毫米，有4×30（120）路。插座采用叉形接触方式。提供焊接或压配尾端选项，以及该系列的配件。

	属性	参数值
	商品目录	排母
	插孔结构	4x30P
	间距	2mm
	圆孔/方孔	方孔
	安装方式	直插
	排数	四排

	属性	参数值
	总孔位数	120P
	额定电压	12V
	插孔方向	顶部
	触头材质	磷青铜
	触头镀层	金
	工作温度	-55℃~+105℃

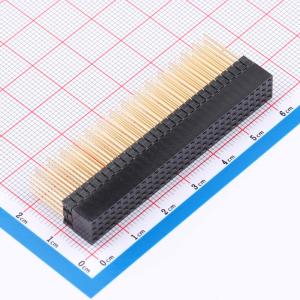

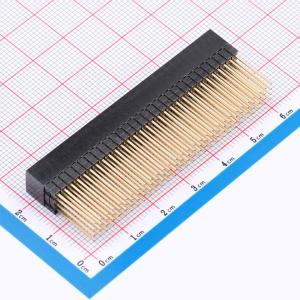

M22-6003005
