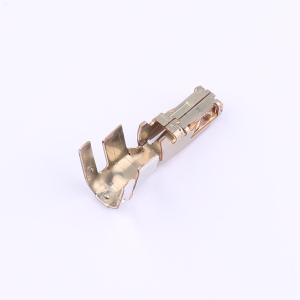

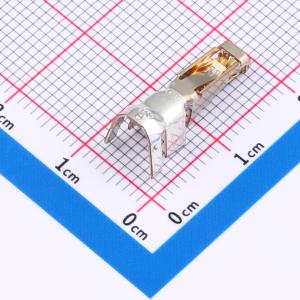

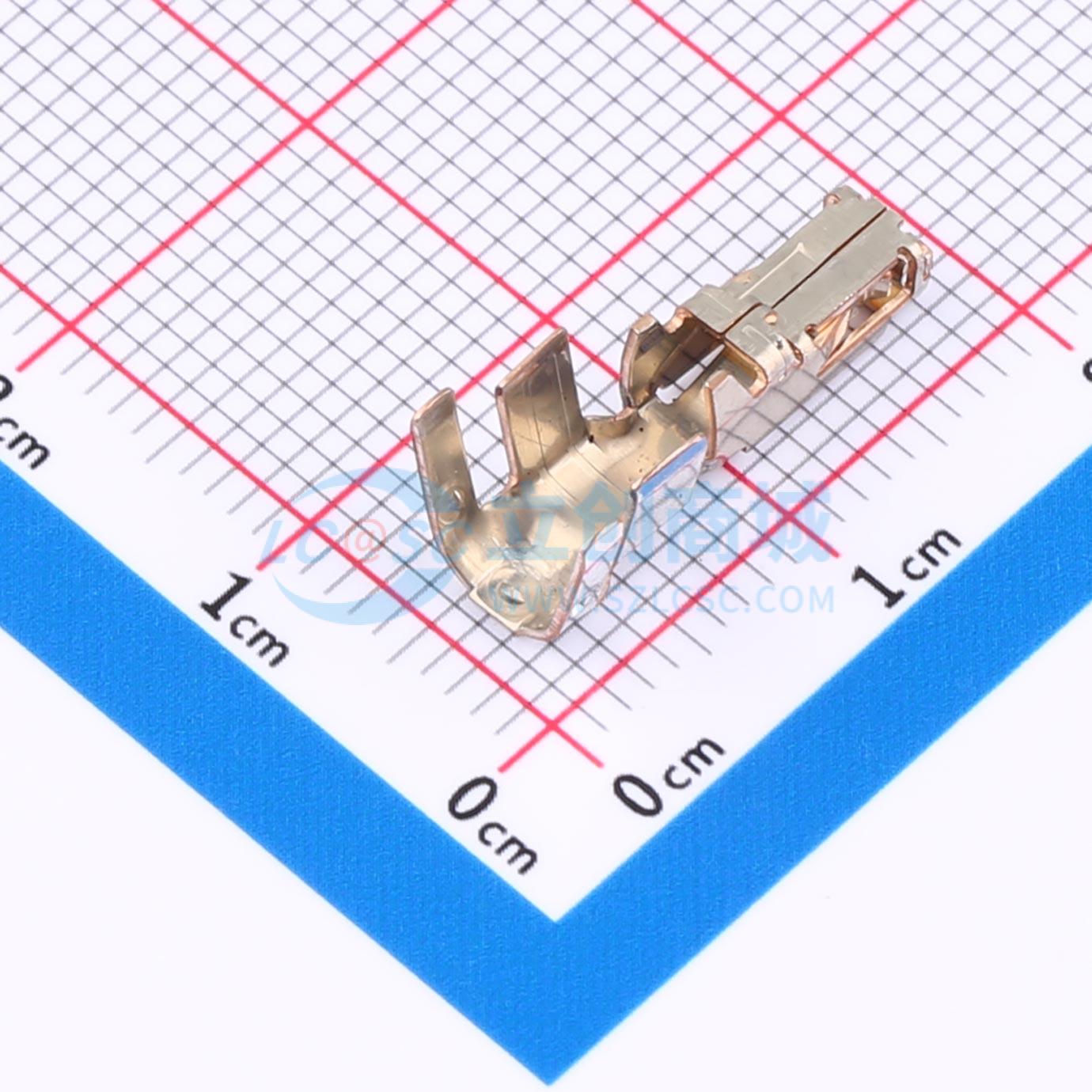

DF22A-1012SCA
7.92mm接触间距内部电源用大电流连接器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：额定电流高达30A。可靠的内部锁定功能,防止配对连接器意外断开。有三种不同配合配置的产品类型,防止使用多个相同触点数量的连接器时出现错误连接。模制触点固定片,便于压接时处理已端接的触点,避免电线缠绕。内置定位柱,确保连接器在电路板上正确放置和定向。支持树脂密封,允许灌封至10mm。每个触点完全被外壳壁包围,防止相邻触点之间发生短路。压接触点的保持力增强,能承受导致电缆受力的使用方式。有多种类型的压接插座触点可供选择。支持线对线连接,4针采用2排(2×2)布局节省空间。通过UL、C-UL和TÜV认证。符合灼热丝要求(符合IEC 60695 2 11)
- 品牌名称
- HRS(广濑)
- 商品型号
- DF22A-1012SCA
- 商品编号
- C20076646
- 包装方式
- 袋装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 胶壳端子 | |
| 线规 - AWG | 10~12 | |
| 允许绝缘外径 (OD) | 4.04mm~4.69mm |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 铜合金 | |
| 触头镀层 | 金 | |
| 额定电压 | 600V |
商品特性
- 额定电流高达30A：单位置连接器使用10 AWG导线时可承载30A电流。多位置连接器使用其他规格导线的电流额定值请参考表1。
- 可靠的锁定功能：可靠的内部锁定装置可防止配对连接器意外断开。
- 防止错误连接：为防止使用相同触点数量的多个连接器时出现错误连接，提供三种不同配对配置的产品类型。R型（导向键：右侧，颜色：黑色）；标准型（导向键：内侧，颜色：自然色）；L型（导向键：左侧，颜色：红色）。
- 模制触点固定片：由于没有突出的金属片，压接过程中处理已端接的触点更加容易，避免导线缠绕。
- 防止电路板安装错误：内置的定位柱确保连接器在电路板上正确安装和定向。
- 支持树脂密封：允许灌封深度达10mm。
- 防止相邻触点间短路：每个触点完全被外壳壁包围，与相邻触点电气隔离。
- 提高压接触点的保持力：能够承受导致电缆受力的使用方式。
- 全系列压接插座触点：广濑推出了易于推拉的DF22C - #S - 7.92C，以及具有改善电气绝缘性能的DF22B - #S - 7.92C/DF22C - #S - 7.92C。
- 直连连接：也提供线对线连接方式。4位置采用2行(2×2)布局节省空间。
- 通过UL、C - UL和TÜV认证。
- 符合灼热丝试验要求（符合IEC 60695 - 2 - 11）
