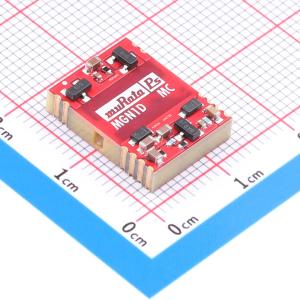

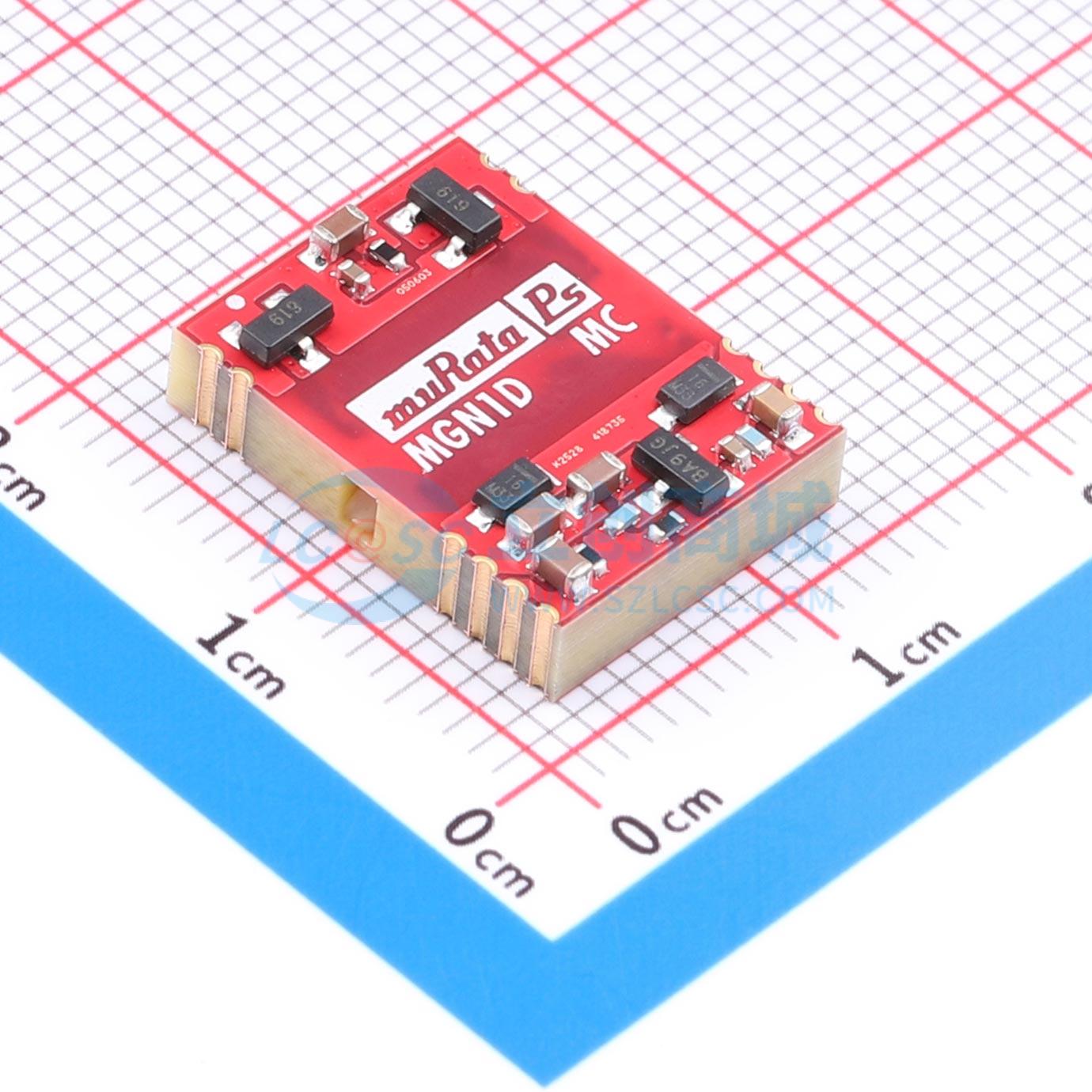

温馨提醒：图片仅供参考，商品以实物为准
MGN1D050603MC-R7
3kVAC隔离、适用于GaN栅极驱动的表面贴装DC-DC转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- muRata(村田)
- 商品型号
- MGN1D050603MC-R7
- 商品编号
- C20046467
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 开放型 | |
| 输出通道数 | 2 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 62% | |
| 输出电压(Vout) | 6V；-3V | |
| 输出电流(最大值) | 111mA；111mA |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3kV | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 150kHz | |
| 纹波噪声 | 20mVp-p | |
| 长度 | 14.5mm | |
| 宽度 | 12mm | |
| 高度 | 4.25mm |
商品概述
MGN1 系列 DC-DC 转换器非常适合为桥式电路中氮化镓（GaN）的“高端”和“低端”栅极驱动电路供电。多种输出电压可供选择，能实现最佳驱动电平，以达到最佳系统效率。MGN1 系列具备高隔离特性，满足电机驱动器和逆变器中桥式电路常见的高隔离要求，同时其工业级的温度等级和结构设计确保了长使用寿命和高可靠性。
商品特性
- 3kVAC 隔离
- 1W 单模块（SM）
- 多种输出电压可供选择，能实现最佳驱动电平，以达到最佳系统效率
- 具备高隔离特性，满足电机驱动器和逆变器中桥式电路常见的高隔离要求
- 工业级的温度等级和结构设计确保了长使用寿命和高可靠性
