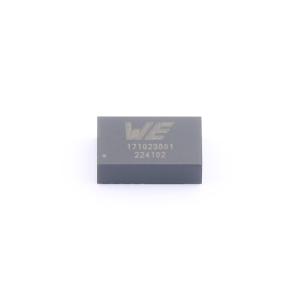

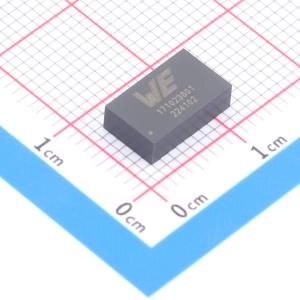

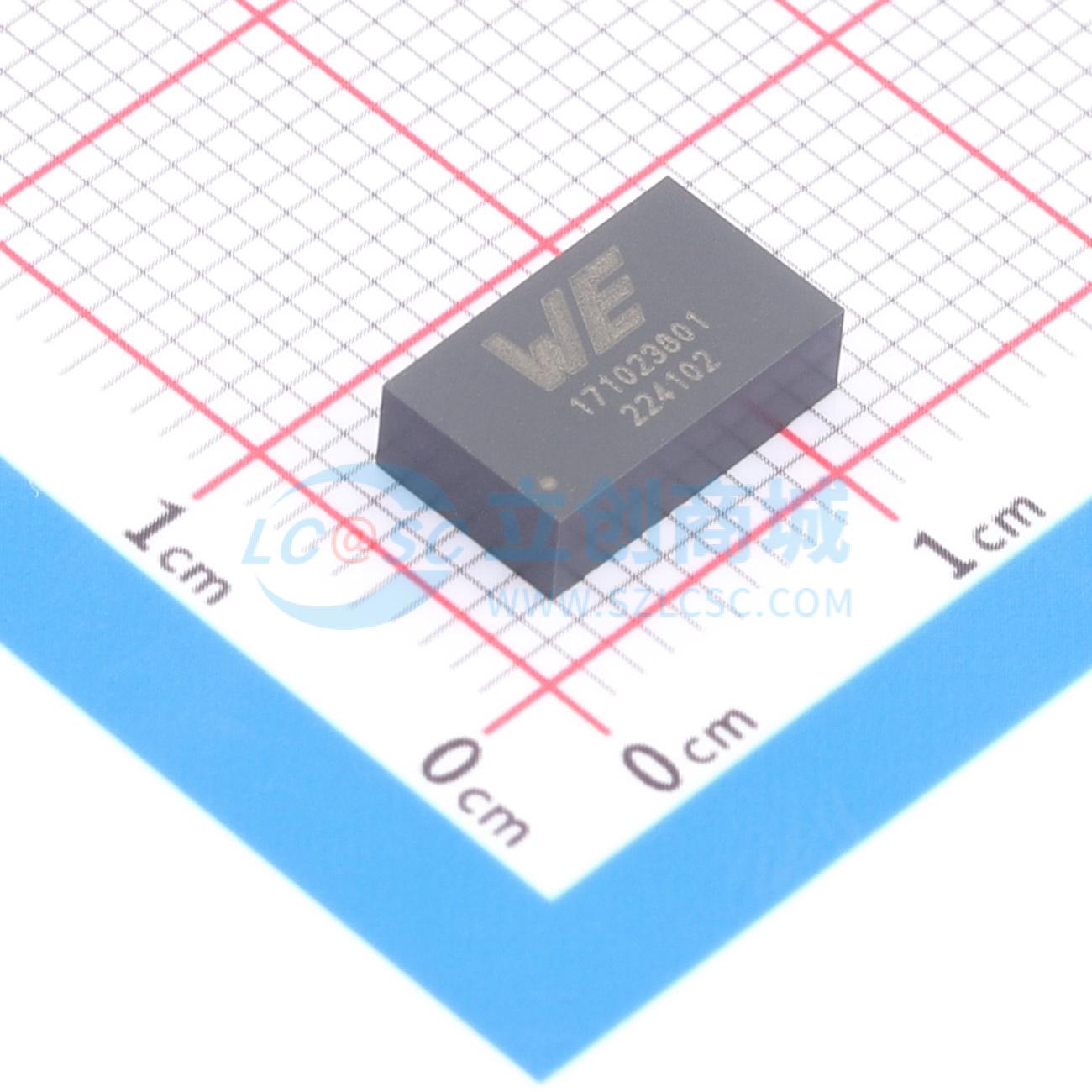

171023801
MagI3C电源模块，可变降压LGA模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该电源模块提供了一个完全集成的 DC-DC 电源，包括集成 MOSFET 的开关稳压器、控制器和补偿电路，以及一个封装内的屏蔽电感。它具有高效率，可提供高达 2A 的输出电流。输入电压范围为 3.5V 至 38V，设计用于小尺寸解决方案。该模块通过根据负载需求自动在工作模式之间转换，在整个输出电流范围内保持高效率。该模块采用 LGA-12EP 封装，尺寸为 10×6×3.1mm。该模块集成了保护电路，可通过热关断防止热过载，并通过过流、输出过压、短路和欠压保护防止电气损坏。
- 品牌名称
- Wurth(伍尔特)
- 商品型号
- 171023801
- 商品编号
- C20040194
- 商品封装
- SMD,10x6mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 3.5V~38V | |
| 输出电压(Vout) | 850mV~13V | |
| 输出电流(最大值) | 2A | |
| 转换效率 | 96% | |
| 静态电流(Iq) | 3.5uA |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 700kHz | |
| 纹波噪声 | 10mVp-p | |
| 特性 | 过流保护；过压保护；欠压保护；短路保护；过热保护 | |
| 长度 | 10mm | |
| 宽度 | 6mm | |
| 高度 | 3.1mm | |
| 工作温度 | -40℃~+105℃ |
