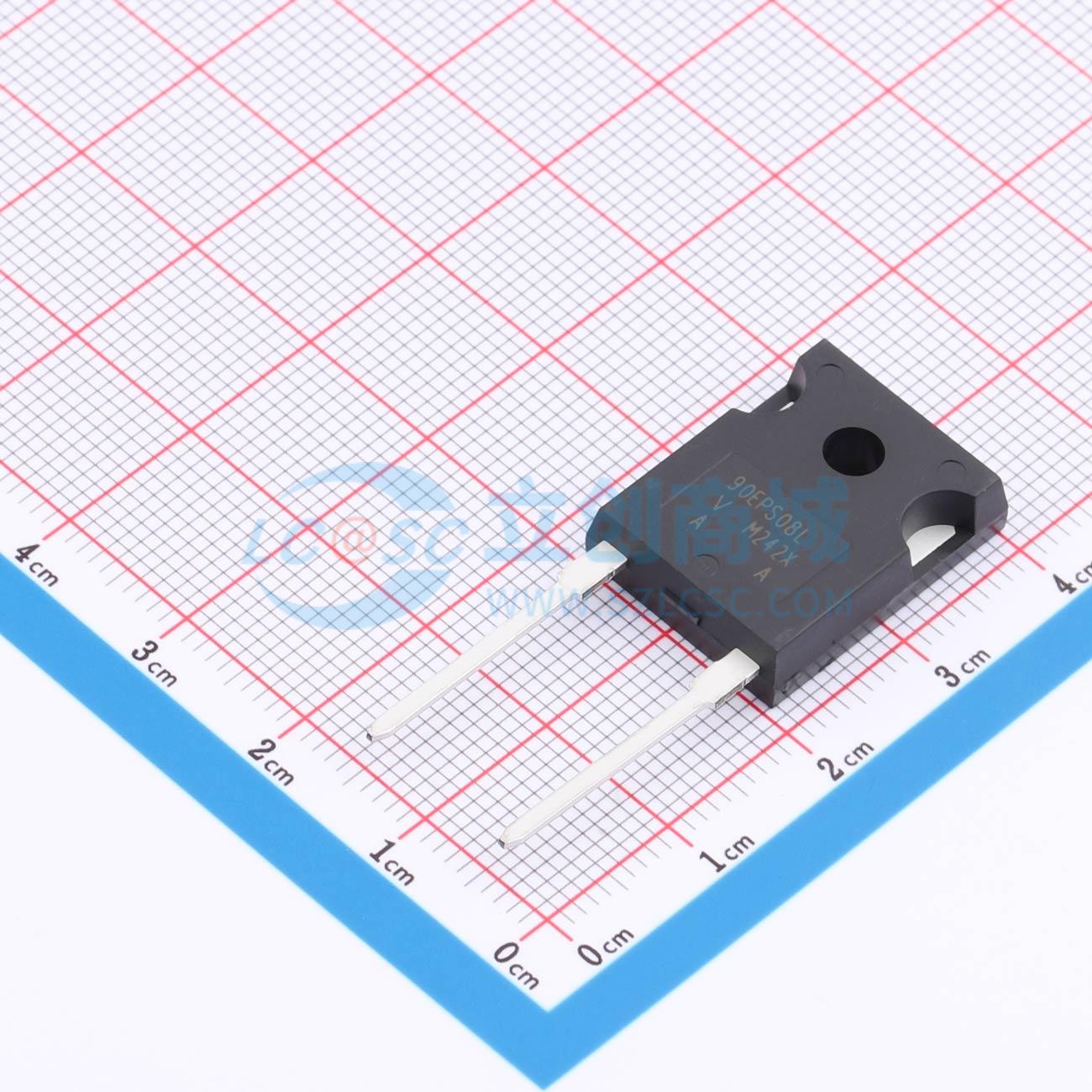

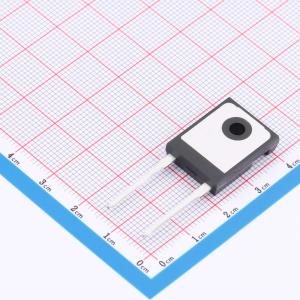

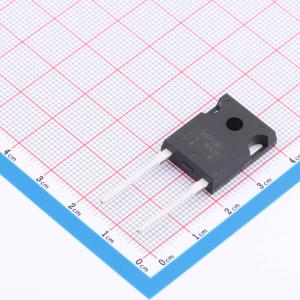

温馨提醒：图片仅供参考，商品以实物为准
VS-90EPS08L-M3
800V 90A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高压整流器，针对极低正向压降和适度泄漏进行了优化。这些器件适用于主整流（单相或三相电桥）。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-90EPS08L-M3
- 商品编号
- C20039201
- 商品封装
- TO-247AD
- 包装方式
- 管装
- 商品毛重
- 6.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.2V@90A | |
| 直流反向耐压(Vr) | 800V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 90A | |
| 反向电流(Ir) | 100uA | |
| 非重复峰值浪涌电流 (Ifsm) | 1.1kA | |
| 工作结温范围 | -40℃~+150℃ |
商品概述
针对极低正向压降和适度泄漏进行优化的高压整流器。这些器件适用于主整流（单相或三相桥）。
商品特性
- 极低的正向压降
- 最高150°C的工作结温
- 玻璃钝化托盘芯片结
- 根据JEDEC - JESD 47设计和认证
- 材料分类：有关合规性定义，请参见www.vishay.com/doc?99912
应用领域
- 单相和三相桥配置的输入整流
- 车外电动汽车/混合动力汽车电池充电器
- 可再生能源逆变器
