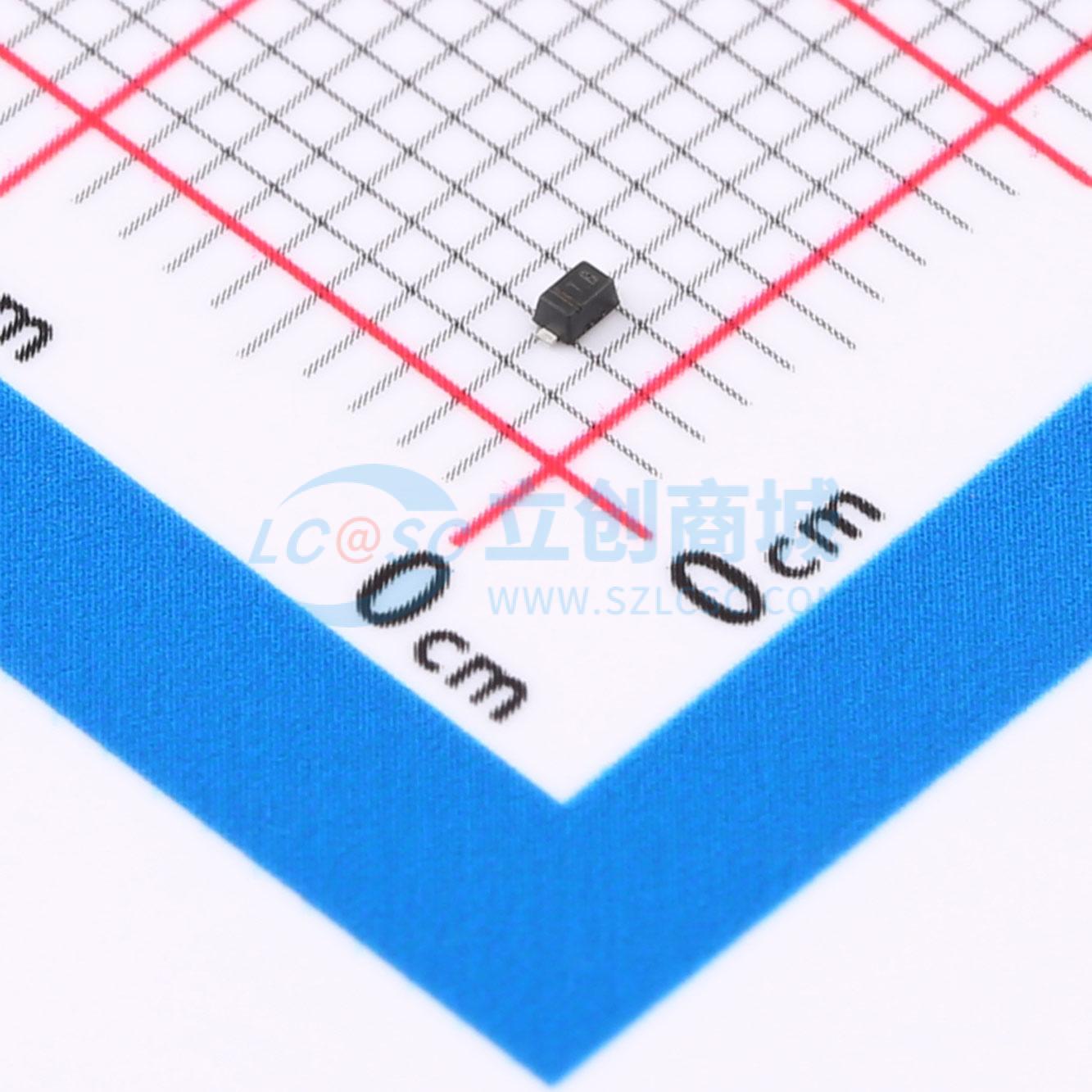

温馨提醒：图片仅供参考，商品以实物为准

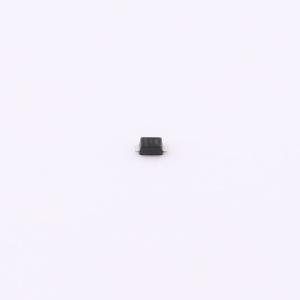

VBUS05M1-02V-G3-08
低电容单线ESD保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种双向但不对称 (BiAs) 的 ESD 保护装置，可将正负过电压瞬变钳位到地。连接在信号或数据线与地之间，在指定工作范围内提供高隔离度（低漏电流、低电容）。由于小型 SOD-523 封装的短引脚和小尺寸，线路电感非常低，因此可以以最小的过冲或下冲来钳位 ESD 等快速瞬变。由于电容非常低，可用于 HDMI、USB 或 Thunderbolt 等高速数据端口。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VBUS05M1-02V-G3-08
- 商品编号
- C20039142
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 70W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.5V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 0.7pF |
商品概述
VBUS05M1-02V 是一款双向但不对称（BiAs）的 ESD 保护器件，可将正、负过压瞬变钳位到地。VBUS05M1-02V 连接在信号或数据线与地之间，在规定的工作范围内具有高隔离度（低漏电流、低电容）。由于小型 SOD-523 封装的引脚短且封装尺寸小，线路电感非常低，因此像 ESD 冲击这样的快速瞬变可以以最小的过冲或下冲进行钳位。由于电容极低，VBUS05M1-02V 可用于 HDMI、USB 或 Thunderbolt 等高速数据端口。
商品特性
- 提供紧凑型 SOD-523 封装
- 封装高度低，<0.75 mm
- 单线路 ESD 保护，无铅
- 可提供符合 AEC-Q101 标准的产品
- 工作范围 5.5 V
- 漏电流低，<0.1 μA
- 负载电容低，典型值 CD = 0.7 pF
- 符合 IEC 61000-4-2 标准的 ESD 保护：接触放电 ± 18 kV，空气放电 ± 18 kV（5 - 2008）
- 引脚镀层：锡
应用领域
- HDMI、USB 或 Thunderbolt 等高速数据端口
